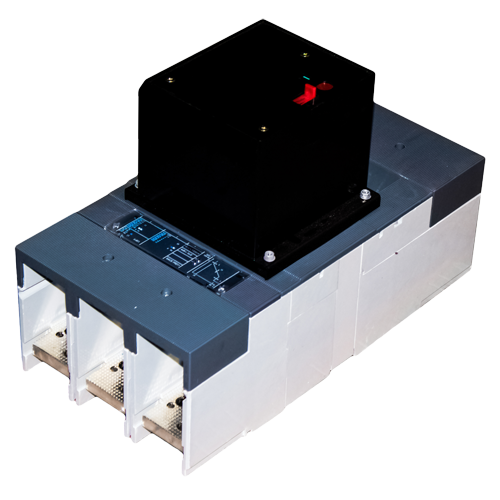

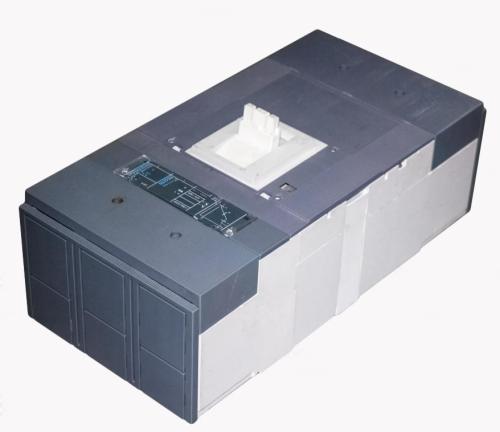

Выключатель ВА5341 с ручным приводом.
Номенклатура выпускаемой продукции выключателей ВА5341 предусматривает следующие исполнения по величине In:
- ВА5341 330010/340010 400А,
- ВА5341 330010/340010 630А,
- ВА5341 330010/340010 800А,
- ВА5341 330010/340010 1000А.
Основные узлы:
корпус, контакты, дугогасители, независимый расцепитесь, тепловой расцелитель, электромагнитный расцепитель, отключающая рейка, рычаг управления ручной.
Основные технические характеристики:
|
Типо-
испонение
|
Номин.
ток, А
|
Напряжение
изоляции,
В
|
Отключающая
способность,
kA
|
Расцепители
|
Напряжение
независимого
расцепителя
|
Способ
крепления
|
Номинальное
сечение
подключаемым
алюминиевых
проводников,
мм2
|
Климати-
ческое
исполнение
|
|
ВА5341
330010/340010
400А
|
400
|
660
|
32,5
|
Независимый,
тепловой,
магнитный
|
AC 220
|
под болты,
на монтажную
панель
|
185
|
У3/ УХЛ3
|
|
ВА5341
330010/340010
630А
|
630
|
660
|
32,5
|
Независимый,
тепловой,
магнитный
|
AC 220
|
под болты,
на монтажную
панель
|
300
|
У3/ УХЛ3
|
|
ВА5341
330010/340010
800А
|
800
|
660
|
32,5
|
Независимый,
тепловой,
магнитный
|
AC 220
|
под болты,
на монтажную
панель
|
500
|
У3/ УХЛ3
|
|
ВА5341
330010/340010
1000А
|
1000
|
660
|
32,5
|
Независимый,
тепловой, магнитный
|
AC 220
|
под болты,
на монтажную
панель
|
700
|
У3/ УХЛ3
|
Выключатели выполнены в стационарном исполнении, подключение аллюминиевых/медных шин/кабеля: переднее.
Влажность окружающей среды за месяц не более 85% при средней t воз. +25С. Необходимо учитывать, что при резких изменениях температуры на поверхности выключателя может конденсироваться влага.
Оборудование на гарантии завода изготовителя. Автоматически выключатели ВА5341 Завода Электроконтактор согласно сертификату RU C RU.ЭМ02.B.00434 соответствуют требованиям Технического регламента Таможенного союза ТР ТС 004/2011 «О безопасности низковольтного оборудования», с соблюдением требований ГОСТов, содержащихся в перечне к тех. регламенту.
Данные по упаковке:
В коробке - 1шт
Объем (1коробка) - 0,005 м3
Вес брутто (коробка) - 25 кг
Вес нетто (коробка) - 23 кг
Сертификат: Выключатели автоматические - сертификат
