Цена: 109900 руб. (с НДС)

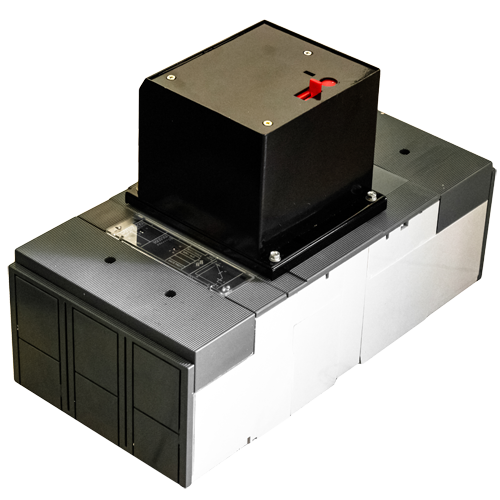

Сертификат: Выключатели автоматические - сертификатВыключатель ВА 5541 с МРТ2
Выключатели серии ВА5541 (400-1000А) c блоком МРТ РП (ручной привод) / ЭП (электропривод) предназначены для защиты от токов перегрузки, токов короткого замыкания, токов включения с выдержками времени при к.з.: мгн; 3 сек.; 6сек.; 12сек.; 18сек.
Структура условного обозначения выключателя ВА 5541 Х1Х2Х3 Х4:
- ВА - выключатель автоматический;
- 55 - серия выключателя;
- 41 - номинальный ток выключателя до 1 000А;
- Х1 - 33, 34 – трёхфазный;
- Х2 - 18 – стационарный; 47 - стационарный с независимым расцепителем;
- Х3 - 10 - без привода; 30 - двигательный (электромагнитный) привод;
- Х4 - климатическое исполнение и категория размещения.
Технические характеристики ВА5541 с МРТ:
|
Наименование параметра |
Значение |
|
Исполнение
|
340010
|
|
Номинальный ток выключателя
|
400, 500, 800, 1000 А
|
|
Номинальное напряжение переменного тока
|
до 380В
|
|
Частота тока
|
50-60Гц
|
|
Число полюсов
|
3
|
|
Климатическое исполнение и категория размещения
|
УХЛ3 и У3
|
|
Присоединение:
- для стационарных
- для выдвижных
|
переднее, алюминиевой шиной
заднее, алюминиевой шиной
|
|
Наличие максимальных расцепителей
|
полупроводниковый
электромагнитный
|
|
Тип защиты
|
Блок МРТ
|
|
Напряжение э/м привода частотой 50 Гц:
- переменный ток
- постоянный ток
|
220, 380, 660 В
110, 220 В
|

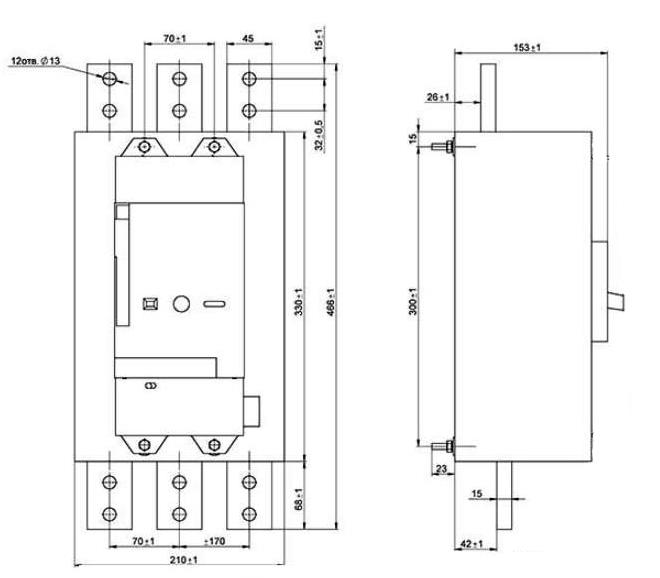

Внешний вид, габаритные и установочные размеры ВА5541 с блоком МРТ:
Полупроводниковый расцепитель МРТ-2 позволяет:
- регулировать номинальный ток автоматического выключателя в диапазоне 0,4 In-1,0 In (для автоматов ВА55-41 500А-1250А);
- настраивать отключение максимального расцепителя тока под требуемые условия эксплуатации 1,5In; 2In; 4In; 6In; 8In; 10In;12In; 13In;
- защищать от токов включения с выдержкой времени 3 сек.; 6сек.; 12сек.; 18сек.
В зависимости от требуемого исполнения автоматический выключатель ВА-5541 может включать:
- Независимый расцепитель
- Полупроводниковый расцепитель
- Доп. контакты
- Электромагнитный расцепитель
- Тепловой расцепитель
- Стационарное исполнение

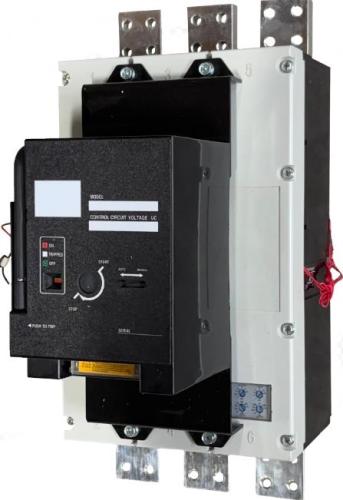

- Электропривод
- Ручной привод
Возможны другие исполнения в зависимости от требований заказчика.
По заявке Покупателя возможно изготовление автоматов ВА-5541 с полупроводниковым расцепителем МРТ-2, МРТ-4.
За дополнительной информацией обращайтесь в офис продаж.
Данные по упаковке:
В коробке - 1шт
Объем (1коробка) - 0,005 м3
Вес брутто (коробка) - 25 кг
Вес нетто (коробка) - 23 кг
