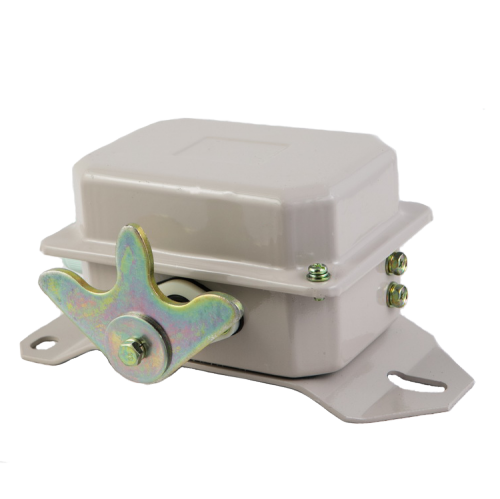

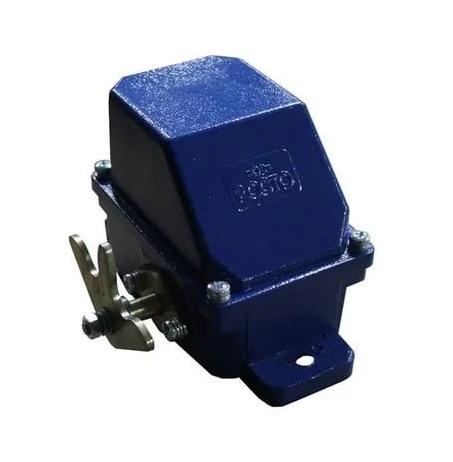

Выключатель КУ-704

Выключатель КУ-704 может обозначаться как концевой, конечный, путевой, рычажный. Это не отражается на функциональном назначении и выполняемом функционале.

КУ704 отличает привод, устроенные как пластинчатый рычаг w-образного типа. Также отличительным преимуществом является компактный защитный корпус высокой прочности.

Предназначение: коммутация цепей управления в крановых эл. приводах грузоподъемных механизмов с ограничением линейного передвижения механизмов с любой величиной выбега.

Изделия группы КУ-700 являются унифицированными и имеют различия в типе приводов.

Из особенностей аппаратов серии КУ700 можно отметить:

- 2 (две) эл. цепи независимого типа,
- способность работать на переменном и постоянном токе,
- эксплуатация в повторно-кратковременном режиме,
- высокопрочный защитный корпус.

Структура условного обозначения выключателя КУ ГОСТО-704 Х3:

  • КУ - серия выключателя,
  • ГОСТО - торговая марка,
  • 704 - привод в виде пластинчатого w-образного рычага,
  • Х3 - климатическое исполнение, категория размещения.

Технические характеристики КУ704:

Наименование параметра
Значение
Аналог
ПП-744
Число рабочих положений
3
Тип привода
Рычаг пластичный W-образный
Фиксация
Фиксация в каждом положении
Номинальное напряжение переменного тока
220В, 380В, 550В
Номинальное напряжение постоянного тока
110В, 220В, 440В
Ток продолжительного режима
10А
Максимальная скорость привода
100 м/мин
Степень защиты
IP54
Эксплуатационная частота включений
до 15 режимов в час
Износостойкость механическая
100000 В-О
Износостойкость электрическая
50000 В-О
Ввод внешних проводов
Через гермоввод (сальник)

Чертеж и размеры КУ-704:
Чертеж и размеры КУ-704:
