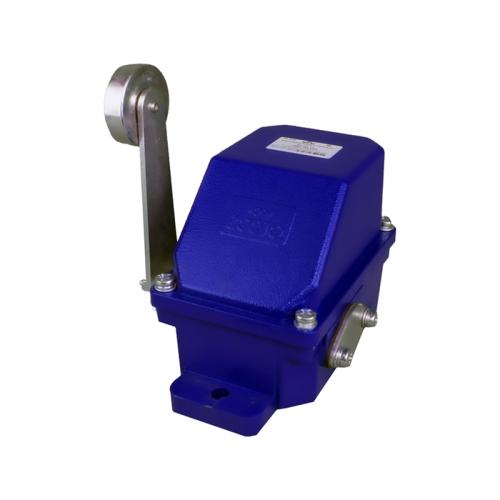

Концеввой выключатель КУ-701 - аппарат, который специалисты завода «Электроконтактор» рекомендуют для контроля крайних положений и ограничения хода подвижных частей кранового и промышленного оборудования.
Выключатель концевой КУ-701 (производство Завода «Электроконтактор») предназначен для коммутации электрических цепей управления при достижении подвижным механизмом заданного положения. Аппарат применяется в системах автоматики, блокировки и защиты от перехода механизма за допустимые пределы. Отличительная особенность модели - корпус из дюралюминия, обеспечивающий высокую прочность и устойчивость к механическим воздействиям.
Структура условного обозначения выключателя КУ ГОСТО-701 Х3:
- КУ - серия выключателя;
- ГОСТО - торговая марка;
- 701 - привод в виде рычага с роликом;
- УХЛ4, У3 - климатическое исполнение и категория размещения.
Технические характеристики КУ-701:
- Тип: Выключатель концеввой (путевой)
- Номинальное рабочее напряжение: до 380 В переменного тока
- Номинальный ток: 10А
- Количество контактов: 1 замыкающий (1з) + 1 размыкающий (1р)
- Степень защиты: IP54
- Материал корпуса: Дюралюминий
- Тип привода: Рычажный с роликом
- Способ монтажа: Винтовой (на панель или кронштейн)
- Климатическое исполнение: УХЛ4, У3 (по заказу)
- Механическая износостойкость: 1 000 000 циклов
- Электрическая износостойкость: 200 000 циклов
Конструктивные особенности и преимущества
- Корпус из дюралюминия. Обеспечивает высокую механическую прочность, устойчивость к ударам и вибрациям, а также длительный срок службы в тяжёлых условиях эксплуатации.
- Рычажный привод с роликом. Обеспечивает надёжное срабатывание при взаимодействии с упорами или кулачками механизма. Ролик снижает износ и трение.
- Контакты 1з+1р. Позволяют одновременно коммутировать две цепи управления (например, цепь пуска и цепь сигнализации).
- Степень защиты IP54. Защищает внутренние элементы от пыли и водяных брызг, что делает выключатель пригодным для эксплуатации в неотапливаемых помещениях и на открытых площадках под навесами.
- Высокая износостойкость. Механическая износостойкость достигает 1 000 000 циклов, что обеспечивает длительный срок службы даже при интенсивной эксплуатации.
- Простота монтажа и обслуживания. Винтовое крепление и доступ к контактной группе упрощают установку и замену.
Чертеж и размеры КУ-701:
Области применения
- Крановое оборудование (ограничение хода моста, тележки, подъёма).
- Лифтовое хозяйство (контроль положения кабины).
- Конвейерные системы (контроль положения ленты, остановка при сходе).
- Станки и металлообрабатывающее оборудование (ограничение хода суппортов).
- Подъёмные механизмы (ограничение высоты подъёма).
- Системы автоматики (контроль положения задвижек, клапанов).
Условия эксплуатации и обслуживания
- Установка: на панель, кронштейн или подвижную часть механизма.
- Степень защиты: IP54 - допускает эксплуатацию в неотапливаемых помещениях и на открытом воздухе под навесом.
- Температура: от −40 °C до +55 °C (в зависимости от климатического исполнения).
- Среда: невзрывоопасная, без токопроводящей пыли и агрессивных газов.
Регламент обслуживания:
- Периодически проверяйте чёткость срабатывания выключателя при взаимодействии с упором.
- Осматривайте контакты на предмет подгорания и окисления.
- Проверяйте надёжность затяжки винтовых соединений.
- Очищайте корпус и ролик от пыли и загрязнений.
- Смазывайте ось рычага при необходимости.
Меры безопасности (ТБ и ПУЭ)
- Все работы по монтажу и обслуживанию проводите только при полном снятии напряжения, проверенном указателем напряжения.
- Запрещается эксплуатация выключателя при повреждении корпуса, рычага или ролика.
- Убедитесь в надёжной фиксации выключателя на монтажной поверхности перед началом эксплуатации.
- При обнаружении нечёткого срабатывания или залипания контактов немедленно прекратите эксплуатацию и устраните неисправность.
- Не допускайте попадания влаги и токопроводящей пыли внутрь корпуса при монтаже и обслуживании.
_________________________________________________________________________________
Все выключатели КУ-701, произведённые на Заводе «Электроконтактор», соответствуют ГОСТ и проходят 100% приёмо-сдаточные испытания. Прочный дюралюминиевый корпус, рычажный привод с роликом, контакты 1з+1р и степень защиты IP54 - оптимальное решение для контроля положения механизмов в промышленных условиях.
_________________________________________________________________________________
Примечание:
Обращаем Ваше внимание, что Завод "Электроконтактор" обладает патентным правом на конструктивные особенности и изобретение конечных выключателей.
Остерегайтесь подделок!
Данные по упаковке:
В коробке - 15шт в коробке
Объем - 0,06 м3
Вес брутто (коробка) - 30 кг
Вес нетто (коробка) - 28 кг
