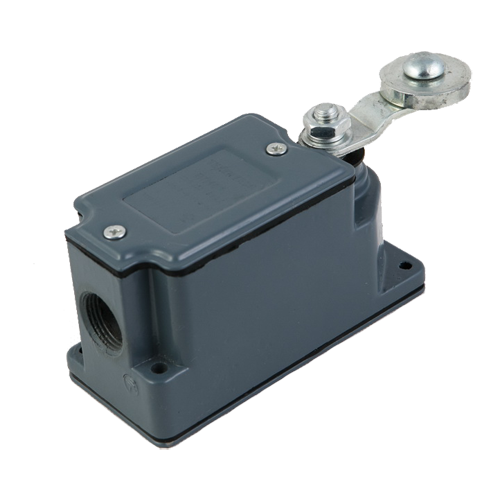

Сертификат: Выключатели конечныеКонцевой выключатель без сальникового ввода с приводом в виде рычага с роликом с биметаллическими контактами марки ВК-200 (ВК200) предназначен для размыкания слаботочных сигнальных цепей (в электрических цепях управления, цепях сигнализации, цепях контроля положения различных подвижных частей механизмов) в зависимости от пространственного положения (позиции) рабочего органа управляемого электропривода.
Структура условного обозначения ВК ГОСТО-200-БР5-Х6Х7-МТ:
- ВК - выключатель концевой,
- ГОСТО - торговая марка,
- 200 - типоисполнение без сальникового ввода,
- Б - с биметаллическими контактами (коммутационная износостойкость 1000000 циклов ВО),
- Р - привод в виде рычага с роликом,
- Х6Х7 - климатическое исполнение и категория размещения,
- МТ - индекс предприятия изготовителя.
В таблице приведены технические характеристики ВК-200:
|
Наименование параметра
|
Величина
|
|
|
Номинальное напряжение
|
постоянный ток
|
110В, 220В, 440В
|
|
переменный ток 50-60Гц
|
220В, 380В, 660В
|
|
|
Номинальный ток
|
16А
|
|
|
Усилие срабатывания выключателя, не более
|
80Н
|
|
|
Усилие возврата выключателя, не более
|
2Н
|
|
|
Рабочий ход привода
|
140
|
|
|
Время срабатывания выключателя, не более
|
0,04сек
|
|
|
Конструктивное исполнение
|
рычаг с роликом
|
|
|
Степень защиты
|
IР67
|
|
|
Количество и состояние контактов
|
1«З» + 1«Р»
|
|
|
Периодичность включений в час, не более
|
600
|
|
|
Механическая износостойкость, не менее
|
16 млн.циклов ВО
|
|
|
Коммутационная износостойкость, не менее
|
1 млн.циклов ВО, Б (биметаллические контакты)
|
|
|
Режим работы
|
повторно-кратковременный
|
|
На чертеже представлены внешний вид и размеры выключателя ВК-200:
Электрическая схема выключателя ВК-200:
Примечание:
Концевые включатели серии ВК способны коммутировать сигнальные цепи только в крайних положениях хода рабочего органа.
Данные выключатели могут быть названы как выключателем концевым, выключателем конечным, выключателем путевым, вакуумным выключателем или др., при этом принцип действия выключателей остается неизменным.
