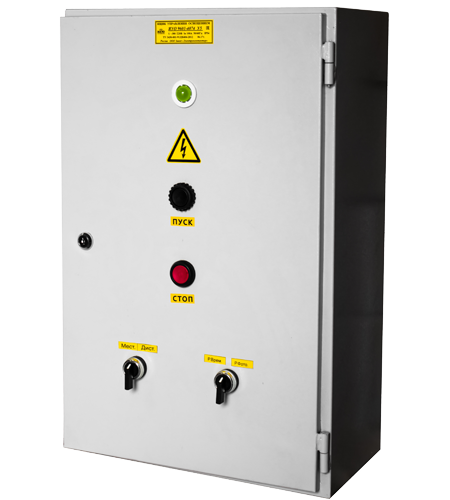

Ящик ЯУО 9601-4274

Ящик управления освещением:

• 160А
• с фотопереключателем

Ящики управления освещением ЯУО 9601-4274 предназначаются для местного и автоматического, удаленного и ручного управления сетями освещения и установками промзданий, территорий и объектов с любыми световыми источниками.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

• Мощность – 75кВт;

• Частота – 50Гк;

• Защита класса – I;

• Монтаж, способ – навесной;

• Установка реле, диапазон – 120-160А;

• Ток номинальный – 160А;

• Заземление – TN-S;

• Оболочка, материал – сталь;

• Наличие замка – имеется;

УСЛОВНОЕ ОБОЗНАЧЕНИЕ

ЯУО-ХХХХ-ХХХХ-ХХХХ (пример ЯУО-9601-4274-УХЛ4)

ЯУО	X	X	XX	XX	XX	XXXX
Название	Автоматическое регули-рование	Программ. управление	Порядковый номер разработки	Типовой индекс  исполнения    по току	Исполнение по напряжению	Категория размещения
Ящик управления освещением	9	6	01 - автоматическое управление от реле времени и фотореле 02 - автоматическое управление от фотореле 03 - автоматическое управление от реле времени	определяется по наименьшему току силового  аппарата в наиболее мощной  цепи конкретного  устройства	силовая цепь - 380В, 50Гц    цепь управления - 220В, 50Гц	УХЛ4 У2
