Рубильники ВР

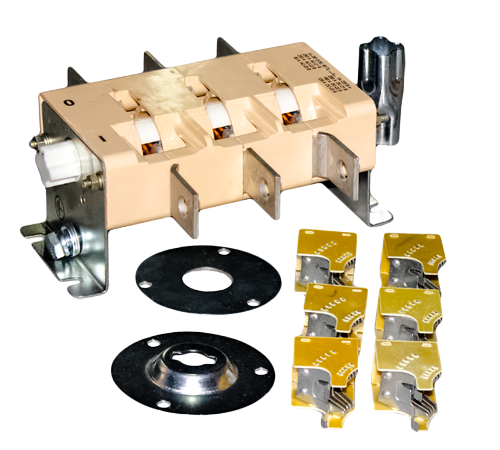

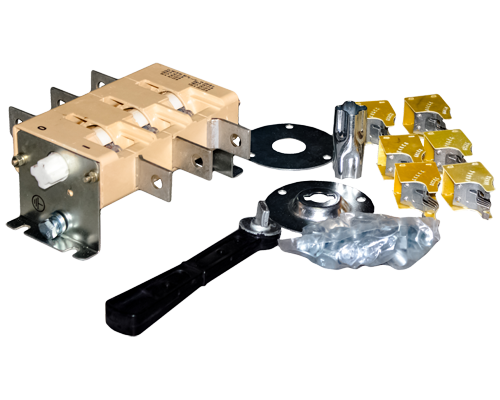

Рубильник ВРРубильник ВР

Электрические устройства производства Завод "Электроконтактор" группы Рубильники ВР-32 (ВР32) являются электроаппаратами, назначение которых заключается во включении, пропускании и отключении переменного тока напряжением (номинальным) до 660В, частоты (номинальной) 50Гц и постоянного тока номинальным напряжением до 440В в устройствах распределения электрической энергии.

Рубильник ВР32 (ВР-32) также может именоваться как выключатель ВР32, разъединитель ВР32, выключатель-разъединитель ВР32.

Высококачественные изделия типа ВР32 имеют конструкцию корпуса повышенной степени жесткости.
Корпус выполнен из термоустойчивого самозатухающего пластика.
Облегченный корпус обеспечивает улучшение охлаждения токопроводящих частей.

Структура условного обозначения рубильников серии ВР-32-Х1-Х2-Х3Х4Х4Х6Х7 Х8:

  • ВР - тип оборудования - выключатель-разъединитель;
  • 32 - номер серии;
  • Х1 - величина номинального тока (где "31"-100А, "35"-250А, "37"- 400А, "39"-630А);
  • Х2 - тип рукоятки управления (где А-несъёмная, В-съёмная);
  • Х3 - число полюсов и число направлений (где "3"-трехполюсное исполнение с переключением на одно направление, "7"-трехполюсное исполнение с переключением на два направления);
  • Х4 - наличие дугогасительных камер (где "0"-без дугогасительных камер, "1"-с дугогасительными камерами);
  • Х5 - расположение плоскости присоединения внешних зажимов контактных выводов (где "2"-подключение производится перпендикулярно плоскости монтажа);
  • Х6 - тип рукоятки ручного привода (где "2"-рукоятка сбоку, "5"-смещенная боковая рукоятка);
  • Х7 - наличие вспомогательных контактов (где "0"-без дополнительных контактов);
  • Х8 - климатическое исполнение и категория размещения.

Рубильники изготавливаются по Заказу (Заявке) Покупателя.
