Командоаппарат ЭК-8212
Представляет собой экскаваторный командоконтроллер в прочном защитном корпусе литого типа исполнения, который позволяет осуществлять дистанционное управление ручным способом.
Конструктивное устройство:
- литой корпус закрытого типа с естественным охлаждением,
- вал с кулачковыми шайбами,
- комплект контакторных элементов,
- 6 электрических цепей,
- управляющая рукоятка для осуществления ручного привода.
Технические характеристики:
|
Наименование параметра
|
Значение
|
|
Номинальный ток
|
10 А
|
|
Включаемый ток при переменном напряжении до 500 В
|
50 А
|
|
Включаемый ток при постоянном напряжении до 440 В
|
25 А
|
|
Отключаемый ток при переменном напряжении до 500В
|
16 А
|
|
Напряжение постоянного тока
|
400 В
|
|
Напряжение переменного тока
|
500 В
|
|
Частота (переменного тока)
|
50-60 Гц
|
|
Количество эл. цепей
|
6
|
|
Максимальное число положений эл. цепей
|
3-0-3
|
|
Режим работы
|
ПВ 40%
|
|
Степень защиты
|
IP20
(при условии, что отверстия для выводов закрыты) |
|
Группа условий эксплуатации по механическим факторам
|
М3
|
|
Климатическое исполнение
|
У2
|
|
Тип корпуса
|
Литой, закрытый
|
|
Тип охлаждения устройства
|
естественное
|
|
Вес
|
12 кг
|

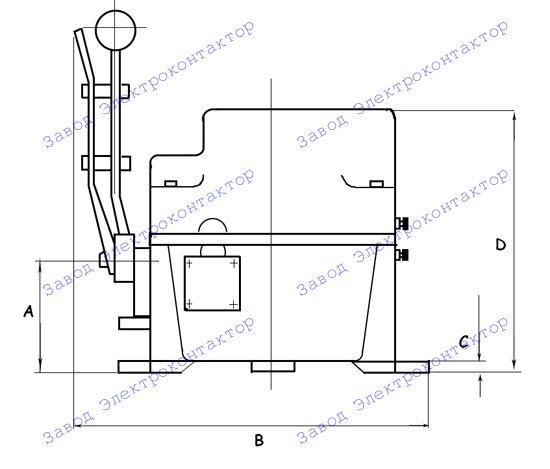

Чертеж и размеры ЭК-8212:
Эксплуатационные характеристики:
- аппарат может быть установлен произвольно,
- места предполагаемой установки и эксплуатации должно быть защищено от попадания влаги, масла, эмульсии и пр. жидкостей,
- условия окр. среды - невзрывоопасные, без содержания токопроводящих пыли, агрессивных газов и паров в концентрациях, способных вызвать нарушение нормальной работы аппарата и разрушение металлов и изоляции.
