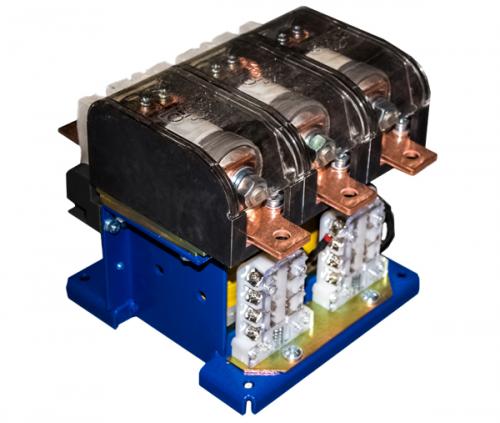

Сертификат: Контакторы - сертификатВакуумные контакторы КВ 1-250-3В3 250А предназначаются для эксплуатации в пускателях, системах управления, а так же для коммутации токов 3фазных электромоторов и других приемников электроэнергии.
ПРИМЕНЕНИЕ:
Контакторы КВ 1-250-3В3 250А производства Завода Электроконтактор нашли применение в машиностроении, металлургии, нефтегазовой и горно-рудной отраслях, в железнодорожном и городском транспорте, а так же в других отраслях где имеются тяжелые режимы работы электроприводов.
Расшифровка КВ1, маркировка.
КВ 1-Х1Х2Х3
КВ -вакуумный контактор;
Х1- номинальный ток- 160А; 250А; 400А; 630А;
Х2 - число главных контактов: 2-2з; 3-3з
Х3 - Климатические исполнения- В3, У2, У5 и Т5 по ГОСТ 15150 и ГОСТ 15543.1.
Климатическое исполнение 3В3
ХАРАКТЕРИСТИКИ
| Ток номинальный | 250А |
| Напряжение номинальное | До 1140В |
| Ток | переменный |
| Частота | 50-60Гц |
| Напряжение включающих катушек, номинальное | |
| Тока постоянного | 12, 24, 36, 48 (50), 75, 110, 220В |
| Тока переменного | 12, 36, 110, 127, 220, 380В |
| Количество и контактная схема |
2"З"+2"Р", 3"З"+3"Р", 4"З"+4"Р", до 3"З"+5"Р" |
| Износостойкость коммутационная | В режиме АС-3 - 1,5 млн. циклов |
| Износостойкость механическая | 3 млн. циклов |
| Защита степени | IP00 |
| Внешние проводники, присоединение | переднее |
| Категория размещения | У2, В3, У5, Т5 |
| Тип контактора | Н, мм | А, мм | В, мм | а, мм | а1, мм | b, мм | d, мм |
| 1-250-3В3 250А | 200 | 184 | 184 | 160 | 160 | 160 | 11 |
