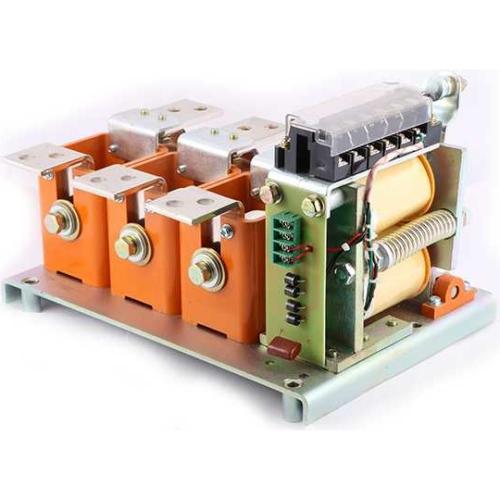

Вакуумные контакторы КВТ 1,14 5/630 производятся на территории Завода Электроконтактор. Являются открытого исполнения контакторами, у которых воздушное охлаждение. Контакторы встраиваются в комплектные устройства и предназначаются для эксплуатирования в станциях управления, в пускателях, для включения и отключения 3фазных электромоторов и иных приемников электрической энергии в системах удаленного управления электроприводами, работающими в тяжелых режимах.
СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ
КВТ (Р)-1,14-Х/Х УЗ
КВТ – трехполюсный вакуумный контактор;
(Р) – исполнение контактора (реверсивный), если нет обозначения – нереверсивный;
1,14 – напряжение номинальное, кВ;
Х/Х – характеристика указывающая на тип контактора;
УЗ – категория размещения;
ТЕХНИЧЕНСКИЕ ХАРАКТЕРИСТИКИ
• Производство – Завод Электроконтактор;
• Износостойкость – 0,6 млн циклов;
• Номинальный ток – 500А, 630А;
• Контактная схема – 4з+4р;
• Категория размещения – УЗ;
• Напряжение номинальное – 1140В;
• Защита контактора по IP – 00;
| Тип контактора | Н, мм | А, мм | В, мм | а, мм | а1, мм | b, мм | d, мм |
| 1,14 5/630 | 220 | 350 | 250 | 300 | 300 | 230 | 9 |
