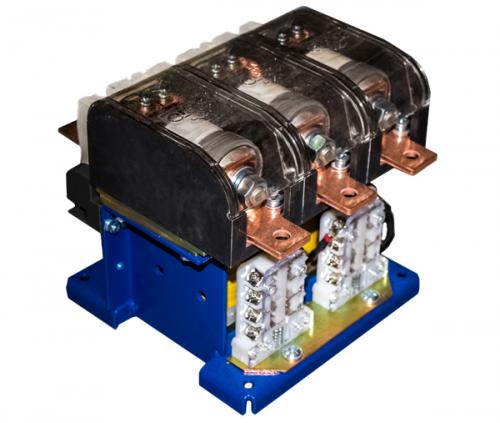

Вакуумные контакторы КВТ-1,14 2,5/250А производятся на Заводе Электроконтактор, применяют их для частых операций по коммутации электроприемников.
Устанавливать данные контакторы необходимо в недоступных местах и на заземленных конструкциях из металла.
Зачастую данные контакторы применяют в шкафах управления электромоторами.
УСЛОВИЯ ПО ЭКСПЛУАТАЦИИ КОНТАКТОРА КВТ-1,14 2,5/250А
• Категория размещения – УХЛ2;
• Высота над морем не должна превышать 1 тысячу метров;
• При температурах 25ºС относительная влажность должна быть – 80%;
• Наибольшее значение рабочей температуры окр. среды - +40ºС;
• Наименьшее значение рабочей температуры окр. среды - 60ºС;
СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ КОНТАКТОРА КВТ 1,14 2,5/250А
КВТ-1,14 Х / Х УЗ УХЛ2
• К – контактор;
• В – вакуумный;
• Т – трехполюсный;
• 1,14 – напряжение базовое;
• Х – ток отключения базовый кА;
• Х – ток базовый А;
• УЗ, УХЛ2 – категория размещения;
| Тип контактора | Н, мм | А, мм | В, мм | а, мм | а1, мм | b, мм | d, мм |
| 1,14 2,5/250А | 200 | 184 | 184 | 160 | 160 | 160 | 11 |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
• Напряжение базовое – 1,14 кВ;
• Ток рабочий, базовый – 250А;
• Дополнительные контакты – 4з+4р;
• Степень защиты контактора – IP00;
• Катушка управления, напряжение – 110, 220, 380В;
Вакуумный контактор оснащен блоком для защиты от перенапряжения и перегорания катушек. Данное конструкторское решение запатентовано.
