Сертификат: Контроллеры. КомандоаппаратыКонтроллер ККП-1102

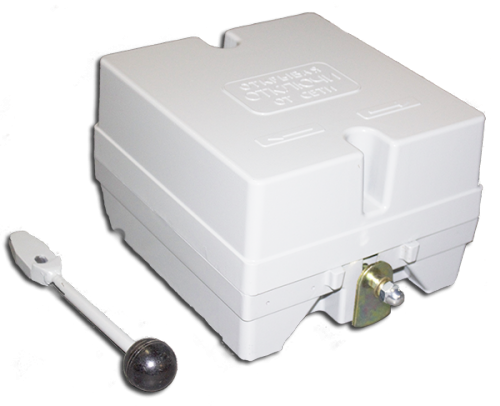

ККП-1102 - это кулачковый контроллер тока в прочном защитном литом корпусе, с естественным охлаждением, оснащенный рукояткой нормального типа с фиксацией в каждом положении, представляющий собой аппарат ручного управления с заданной диаграммой замыкания контактов, служащий для осуществления дистанционного электрического управления аппаратами комплектных низковольтных устройств в крановых электроприводах постоянного и переменного тока.
Параметры командоконтроллера ККП-1102:
|
Тип
|
Количество
контактных устройств |
Число
положений |
Характеристика
привода |
|
ККП1102
|
12
|
5-0-5
|
Рукоятка нормальная,
фиксация в каждом положении |
Маркировка и расшифровка обозначений командоконтроллера ККП-1102 У2:
- ККП - контроллер кулачковый постоянного тока,
- 1 - серия,
- 1 - рукоятка нормального типа,
- 02 - порядковый номер исполнения по схеме,
- У - климатическое исполнение,
- 2 - категория размещения.
Технические характеристики ККП-1102:
|
Наименование параметра
|
Значение
|
|
Напряжение постоянного тока
|
440В
|
|
Напряжение переменного тока
|
500В
|
|
Частота переменного тока
|
до 60Гц
|
|
Номинальный ток
|
25А
|
|
Режим работы
|
ПВ 40%
|
|
Количество электрических цепей
|
12
|
|
Включаемый ток:
- при переменном напряжении до 500В
- при постоянном напряжении до 440В
|
50А
25А
|
|
Отключаемый ток:
- при переменном напряжении до 500В
- при постоянном напряжении 110/220/440В
|
25А
2,5/2,0/0,5А
|
|
Степень защиты
|
IP40
|
|
Климатическое исполнение и категория размещения
|
У2
|
Чертеж и размеры ККП-1102:
