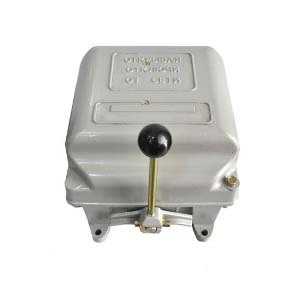

Контроллер ККП-1222

Контроллер ККП-1222

Контроллеры ККП 1222 предназначаются для удаленного электроуправления аппаратами низковольтных устройств в крановом электрооборудовании тока переменного и постоянного.

ПРИНЦИП ДЕЙСТВИЯ И КОНСТРУКЦИЯ

Контроллер ККП-1222 состоит :

основание, которое отлито из аллюминия;

барабан кулачковый;

элементы коммутации;

Барабан кулачковый являет солбой вал стальной с закрепленными шайбами из пластмассы. Вал вращается в шариковых подшипниках.

Устройство коммутационное имеет рейку из пластмассы. На ней крепятся рычаги с подвижными контактами, пружины и неподвижные контакты. Зажимы для внешних присоединений располагаются на рейке на внешней стороне.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

• Защита степени – IP20;

• Категория размещения -  УХЛ2;

• Охлаждение – естественное;

• Ток номинальный – 25А;

• Частота – до 60Гц;

• Напряжение ток постоянный – до 440В;

• Напряжение ток переменный – до 500В;
