Сертификат: Контроллеры. КомандоаппаратыКонтроллер ККП (любое исполнение)

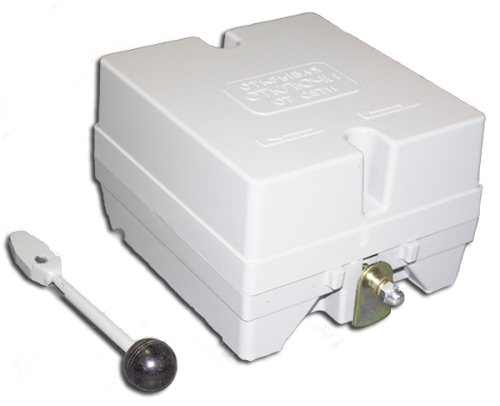

Контроллеры кулачковые серии ККП (ККП-1100, ККП-1200) являются аппаратами ручного управления с заданной диаграммой замыкания контактов на определенных положениях рукоятки управления. Могут также именоваться командоконтроллерами.
Предназначение:
служат для дистанционного электрического управления аппаратами комплектных низковольтных устройств в крановых электроприводах постоянного и переменного тока.
Маркировка и расшифровка обозначений ККП-1Х1Х2Х3 Х4:
- ККП - контроллер кулачковый постоянного тока,
- 1 - серия,
- Х1 - тип используемой рукоятки (где "1" - нормальная; "2" - грейферная),
- Х2Х3 - порядковый номер исполнения по схеме,
- Х4 - климатическое исполнение и категория размещения.
Отличия типоисполнений рукоятки по сериям командоконтроллеров:
- ККП-1100 - Рукоятка нормальная фиксация в каждом положении,
- ККП-1200 - Рукоятка грейферная фиксация в каждом положении,
- ККП-1300 - Рукоятка нормальная, с самовозвратом в нулевое положение.
Контроллер ККП имеет большие вариации типоисполнений, имеющих отличия по диаграмме включения контактов.
|
Тип
|
Количество контактных устройств
|
Число положений
|
Характеристика привода
|
|
ККП-1163
|
10
|
5-0-5
|
Рукоятка нормальная,
фиксация в каждом положении |
|
ККП-1164
|
10
|
5-0-5
|
|
|
ККП-1165
|
9
|
4-0-4
|
|
|
ККП-1166
|
6
|
3-0-3
|
|
|
ККП-1167
|
12
|
5-0-5
|
|
|
ККП-1168
|
6
|
5-0-5
|
|
|
ККП-1169
|
12
|
5-0-5
|
|
|
ККП-1170
|
11
|
5-0-5
|
|
|
ККП-1171
|
12
|
4-0-4
|
|
|
ККП-1172
|
11
|
4-0-4
|
|
|
ККП-1173
|
11
|
4-0-4
|
|
|
ККП-1206
|
12
|
3-0-4
|
Рукоятка грейферная,
фиксация в каждом положении |
|
ККП-1207
|
12
|
4-0-4
|
|
|
ККП-1222
|
12
|
5-0-5
|
|
|
ККП-1224
|
12
|
4-0-4
|
|
|
ККП-1257
|
12
|
1-0-1
|
|
|
ККП-1258
|
12
|
4-0-4
|
|
|
ККП-1102
|
12
|
5-0-5
|
Рукоятка нормальная,
фиксация в каждом положении |
|
ККП-1104
|
6
|
3-0-3
|
|
|
ККП-1106
|
11
|
4-0-4
|
|
|
ККП-1108
|
11
|
4-0-4
|
|
|
ККП-1109
|
12
|
5-0-5
|
|
|
ККП-1110
|
12
|
5-0-5
|
|
|
ККП-1112
|
12
|
5-0-5
|
|
|
ККП-1113
|
12
|
4-0-4
|
|
|
ККП-1114
|
6
|
4-0-4
|
|
|
ККП-1116
|
6
|
3-0-3
|
|
|
ККП-1120
|
12
|
4-0-4
|
|
|
ККП-1121
|
12
|
4-0-4
|
|
|
ККП-1122
|
12
|
5-0-5
|
|
|
ККП-1124
|
12
|
4-0-4
|
|
|
ККП-1125
|
12
|
4-0-4
|
|
|
ККП-1126
|
10
|
4-0-4
|
|
|
ККП-1127
|
10
|
4-0-4
|
|
|
ККП-1128
|
12
|
5-0-5
|
|
|
ККП-1129
|
12
|
5-0-5
|
|
|
ККП-1130
|
12
|
4-0-4
|
|
|
ККП-1131
|
6
|
2-0-2
|
|
|
ККП-1132
|
6
|
3-0-3
|
|
|
ККП-1133
|
12
|
5-0-5
|
|
|
ККП-1135
|
10
|
5-0-5
|
|
|
ККП-1136
|
6
|
4-0-4
|
|
|
ККП-1137
|
12
|
4-0-4
|
|
|
ККП-1139
|
12
|
4-0-4
|
|
|
ККП-1140
|
12
|
4-0-4
|
|
|
ККП-1141
|
10
|
2-0-2
|
|
|
ККП-1143
|
6
|
1-0-1
|
|
|
ККП-1146
|
12
|
4-0-4
|
|
|
ККП-1147
|
11
|
4-0-4
|
|
|
ККП-1150
|
9
|
3-0-3
|
|
|
ККП-1152
|
12
|
5-0-5
|
|
|
ККП-1154
|
10
|
1-0-1
|
|
|
ККП-1155
|
12
|
4-0-4
|
|
|
ККП-1159
|
12
|
5-0-5
|
|
|
ККП-1160
|
12
|
4-0-4
|
|
|
ККП-1161
|
12
|
4-0-4
|
|
|
ККП-1162
|
10
|
5-0-5
|
Параметры тех. характеристик ККП:
|
Наименование параметра
|
Значение
|
|
Напряжение постоянного тока
|
440В
|
|
Напряжение переменного тока
|
500В
|
|
Частота переменного тока
|
до 60Гц
|
|
Номинальный ток
|
25А
|
|
Режим работы
|
ПВ 40%
|
|
Количество электрических цепей
|
12
|
|
Включаемый ток:
- при переменном напряжении до 500В
- при постоянном напряжении до 440В
|
50А
25А
|
|
Отключаемый ток:
- при переменном напряжении до 500В
- при постоянном напряжении 110/220/440В
|
25А
2,5/2,0/0,5А
|
|
Степень защиты
|
IP40
|
|
Климатическое исполнение и категория размещения
|
У2
|
Чертеж и размеры ККП:
Примечание:
контроллер ККП производства Завода "Электроконтактор" отличается защитным корпусом повышенной прочности и низким уровнем шума.
