Сертификат: Контроллеры. КомандоаппаратыКонтроллер ККП-1106

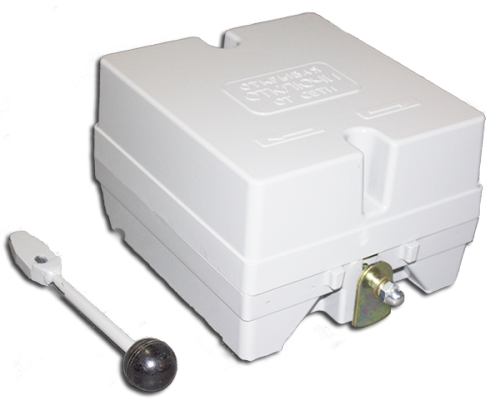

ККП-1106 - многоцепной электроаппарат с заданной схемой (диаграммой) замыкания и размыкания силовых контактов, оснащенный рукояткой управления нормального типа.
При помощи данного устройства осуществляется дистанционное электрическое управление аппаратами комплектных низковольтных устройств в крановых электроприводах постоянного и переменного тока.
Срабатывания заданной диаграммы замыкания/размыкания контактов по схеме зависит от положений ручки контроллера.
Параметры изделия:
- двенадцать эл. цепей,
- тип управления - ручной,
- тип рукоятки - нормальный,
- тип охлаждения - естественное.
Параметры командоконтроллера ККП-1106:
|
Тип
|
Количество
контактных устройств |
Число
положений |
Характеристика
привода |
|
ККП1106
|
11
|
4-0-4
|
Рукоятка нормальная,
фиксация в каждом положении |
Маркировка и расшифровка обозначений контроллера ККП-1106 У2:
- ККП - контроллер кулачковый постоянного тока,
- 1 - серия,
- 1 - нормальное типоисполнение рукоятки,
- 06 - порядковый номер исполнения по схеме,
- У - климатическое исполнение,
- 2 - категория размещения.
Тех. характеристики ККП-1106:
|
Наименование параметра
|
Значение
|
|
Напряжение постоянного тока
|
440В
|
|
Напряжение переменного тока
|
500В
|
|
Частота переменного тока
|
до 60Гц
|
|
Номинальный ток
|
25А
|
|
Режим работы
|
ПВ 40%
|
|
Количество электрических цепей
|
12
|
|
Включаемый ток:
- при переменном напряжении до 500В
- при постоянном напряжении до 440В
|
50А
25А
|
|
Отключаемый ток:
- при переменном напряжении до 500В
- при постоянном напряжении 110/220/440В
|
25А
2,5/2,0/0,5А
|
|
Степень защиты
|
IP40
|
|
Климатическое исполнение и категория размещения
|
У2
|
Чертеж и размеры ККП-1106:
Обращаем Ваше внимание, что ассортимент изделий группы ККП представлен в номенклатурном каталоге на нашем сайте.
По согласованию с производителем возможно заказать любое исполнение контроллера.
