Сертификат: Контроллеры. КомандоаппаратыКонтроллер ККП-1114

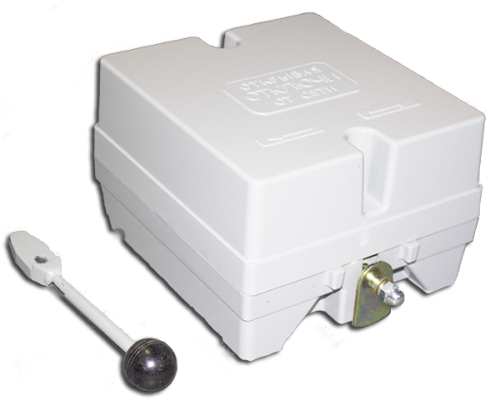

Кулачковый контроллер тока ККП-1114 представляет собой аппарат закрытого исполнения, имеет прямую рукоятку нормального типа с фиксацией в каждом положении.
При помощи данного устройства выполняется коммутация силовых цепей электродвигателей кранов, благодаря чему происходит управление крановыми механизмами дистанционно.
Особенности:
- литой прочный защитный корпус (надежная защищает механизм от механических повреждений и пожарной опасности),
- естественное охлаждение,
- низкий уровень шума.
Краткие параметры командоконтроллера ККП-1114 приведены в таблице:
|
Тип
|
Количество
контактных устройств |
Число
положений |
Характеристика
привода |
|
ККП1114
|
6
|
4-0-4
|
Рукоятка нормальная,
фиксация в каждом положении |
Маркировка и расшифровка обозначений контроллера ККП-1114 У2:
- ККП - контроллер кулачковый постоянного тока,
- 1 - серия,
- 1 - нормальное типоисполнение рукоятки,
- 14 - порядковый номер исполнения по схеме,
- У - климатическое исполнение,
- 2 - категория размещения.
Тех. характеристики ККП-1114:
|
Наименование параметра
|
Значение
|
|
Напряжение постоянного тока
|
440В
|
|
Напряжение переменного тока
|
500В
|
|
Частота переменного тока
|
до 60Гц
|
|
Номинальный ток
|
25А
|
|
Режим работы
|
ПВ 40%
|
|
Количество электрических цепей
|
12
|
|
Включаемый ток:
- при переменном напряжении до 500В
- при постоянном напряжении до 440В
|
50А
25А
|
|
Отключаемый ток:
- при переменном напряжении до 500В
- при постоянном напряжении 110/220/440В
|
25А
2,5/2,0/0,5А
|
|
Степень защиты
|
IP40
|
|
Климатическое исполнение и категория размещения
|
У2
|

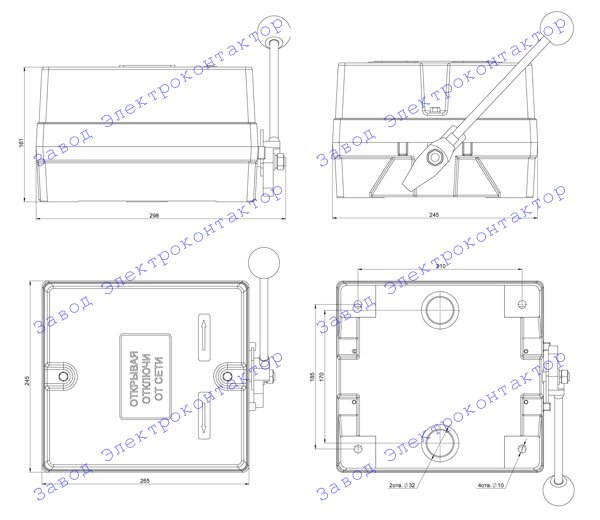

Чертеж и размеры ККП-1114:
