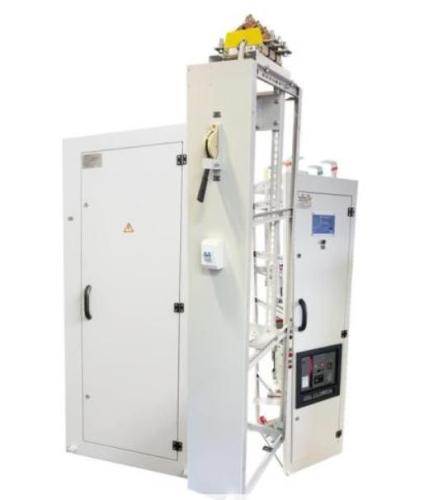

Панель ЩО-70-1-71 секционная
Панель распределительного щита ЩО-70-1-71 У3 - изделие, которое мы рекомендуем для комплектования распределительных устройств (РУ) напряжением 0,4 кВ .
Панель ЩО-70-1-71 предназначена для приёма, распределения и учёта электроэнергии, а также защиты отходящих линий от перегрузок и токов короткого замыкания в сетях трёхфазного переменного тока частотой 50Гц. Данная модель, секционная, применяется исключительно в распределительных устройствах двухтрансформаторных подстанций. Её основная задача - обеспечить бесперебойное питание обеих секций шин при выходе из строя или выводе в ремонт одного из трансформаторов. Коммутирующий аппарат (рубильник или автоматический выключатель), установленный в панели, подключает вторую секцию к работающему трансформатору.
Расшифровка обозначения ЩО-70-1-71
Понимание маркировки поможет вам точно идентифицировать изделие:
- ЩО - щит (панель) одностороннего обслуживания.
- 70 - серия (год разработки).
- 1 - исполнение по току электродинамической стойкости (30 кА) .
- 71 - номер схемы главных цепей.
- У3 - климатическое исполнение для умеренного климата (категория размещения 3).
Технические характеристики панели ЩО-70-1-71
- Производство ООО Завод «Электроконтактор», г. Челябинск
- Страна производитель Россия
- Тип: Панель распределительная секционная
- Номинальное рабочее напряжение (Uн), В 380/220 до 660
- Номинальное напряжение изоляции (Ui), В 660
- Номинальный ток главной цепи (Iн), А до 1000
- Частота сети, Гц 50
- Электродинамическая стойкость, кА 30
- Степень защиты (IP) IP31 (с фасадной стороны), IP00 (с остальных сторон)
- Климатическое исполнение У3
- Способ монтажа Напольный
- Материал корпуса Сталь с порошковой окраской
- Вид системы заземления TN-C, TN-S, TN-C-S
Конструктивные особенности и преимущества
Панель ЩО-70-1-71 обладает рядом конструктивных особенностей:
- Сварной каркас. Представляет собой прочную металлоконструкцию с дверью, запирающейся на замок, обеспечивающую защиту от несанкционированного доступа.
- Одностороннее обслуживание. Вся аппаратура и органы управления расположены с передней стороны, что упрощает монтаж и эксплуатацию .
- Внутренняя компоновка. Внутри каркаса на кронштейнах располагается рама с установленной аппаратурой. Для крепления сборных шин в верхней части предусмотрены кронштейны с изоляторами .
- Гибкость комплектации. В секционных панелях могут устанавливаться рубильники (на токи 600 и 1000А) с центральным рычажным приводом, либо автоматические выключатели (на 400, 630, 1000, 1600 и 2000А) с разъединителями с обеих сторон шин для безопасного отключения .
- Сборно-разборная конструкция. Позволяет собирать несколько корпусов в единый блок с общим внутренним пространством болтовыми соединениями.
Области применения оборудования
Панели ЩО-70-1-71 широко применяются для комплектования распределительных устройств:
- Городские электрические сети.
- Объекты жилищно-коммунального хозяйства (ЖКХ).
- Промышленные предприятия и производства.
- Двухтрансформаторные подстанции (основное применение).
Условия эксплуатации
Для обеспечения надёжной работы необходимо соблюдать следующие условия:
- Установка: внутри сухих помещений, на расстоянии не менее 1 метра от коммуникаций .
- Рабочее положение: вертикальное, отклонение не более 5° .
- Высота над уровнем моря: не более 1000 м .
- Температура: от -20°C до +40°C .
- Влажность: не более 80% при температуре +20°C .
- Среда: невзрывоопасная, без токопроводящей пыли, агрессивных газов и паров .
Регламент обслуживания:
- Регулярно, не реже одного раза в год, проводите осмотр состояния изоляторов и контактных соединений.
- Проверяйте затяжку всех болтовых соединений, особенно на токоведущих шинах.
- Следите за чистотой внутри шкафа, не допуская скопления пыли и грязи.
- Периодически проверяйте работоспособность механизмов приводов рубильников и автоматических выключателей.
Меры безопасности (ТБ и ПУЭ)
- Все работы по обслуживанию и ремонту панели проводите только при полном снятии напряжения с обеих секций, проверенном указателем напряжения.
- Перед началом работ убедитесь, что все приводы аппаратов заперты и вывешены плакаты «Не включать! Работают люди».
- При работе в действующих РУ соблюдайте правила техники безопасности для электроустановок до 1000В.
__________________________________________________________________________________
___________________________________________________________________________________
Все панели ЩО-70-1-71, произведённые на Заводе «Электроконтактор», соответствуют ГОСТ и проходят 100% приёмо-сдаточные испытания. Надёжная конструкция, высокая ремонтопригодность и возможность комплектации под любую схему - оптимальное решение для ваших распределительных сетей.
