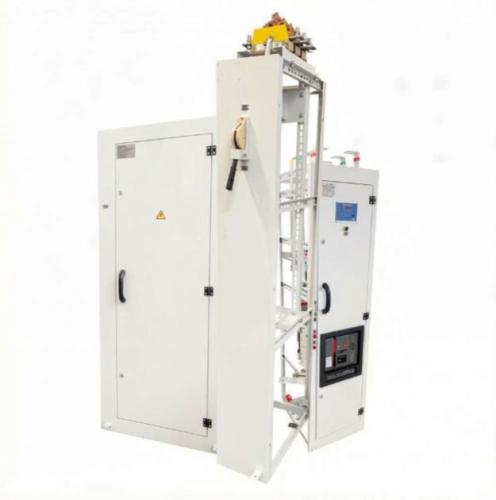

Корпус ЩО-70 с разъединителем для панелей
Корпус панели ЩО-70 с разъединителем - изделие, которое мы рекомендуем в качестве надёжной основы для сборки распределительных панелей и щитов напряжением до 0,4 кВ.
Корпус ЩО-70 предназначен для изготовления панелей распределительных устройств (РУ) переменного трёхфазного тока частотой 50Гц в сетях с глухозаземлённой нейтралью. Данные панели служат для приёма и распределения электрической энергии, защиты отходящих линий от перегрузок и токов короткого замыкания. Корпус изготавливается из листового металла методом сварки и окрашивается порошковой краской, что обеспечивает долговечность и устойчивость к внешним воздействиям.
Назначение и конструкция корпуса ЩО-70
Корпус панели ЩО-70 является основой для комплектации распределительных щитов. Он представляет собой цельносварную или сборно-разборную металлоконструкцию с запираемой дверью, предназначенную для монтажа силового электрооборудования. Внутри корпуса размещаются коммутационные аппараты, сборные шины и приборы учёта и контроля. Степень защиты корпуса - IP20 с фасадной стороны (обеспечивает защиту от проникновения твёрдых предметов диаметром более 12,5 мм) и IP00 с остальных сторон. Корпуса предназначены для одностороннего обслуживания и могут объединяться в блоки, образуя единый щит.
Технические характеристики корпуса ЩО-70
- Производство: ООО Завод «Электроконтактор», г. Челябинск
- Страна производитель: Россия
- Назначение: Основа для панелей распределительных щитов 0,4 кВ
- Степень защиты: IP20 (лицевая сторона)
- Способ обслуживания: Одностороннее
- Материал изготовления: Сталь листовая (толщина 1,5–2 мм)
- Тип покрытия: Порошково-полимерное, (светло-серая шагрень)
- Возможность объединения в блоки: Да
- Комплектация: Корпус, дверь, панель для приборов, замки
Конструктивные особенности и преимущества
Корпус панели ЩО-70 с разъединителем обладает рядом конструктивных особенностей, обеспечивающих удобство сборки и эксплуатации:
- Сварная или сборно-разборная конструкция. Обеспечивает высокую жёсткость и возможность транспортировки. Сварные корпуса отличаются повышенной прочностью, сборно-разборные - удобством логистики .
- Порошково-полимерное покрытие. Гарантирует защиту от коррозии и стойкость к воздействию внешних факторов. Цветовое исполнение - преимущественно (светло-серая шагрень) .
- Наличие разъединителя. В комплектации корпуса предусмотрен разъединитель. Он устанавливается между вводным автоматическим выключателем и сборными шинами, обеспечивая безопасное проведение ремонтных и ревизионных работ благодаря созданию видимого разрыва цепи. Разъединители могут быть как пополюсными (управление штангой), так и с центральным рычажным приводом, в зависимости от конфигурации щита.
- Гибкость комплектации. Корпус позволяет устанавливать широкую номенклатуру коммутационно-защитной аппаратуры: автоматические выключатели (стационарного или выкатного исполнения), рубильники с предохранителями, трансформаторы тока, счётчики электроэнергии, амперметры и вольтметры .
- Удобство монтажа. Внутри корпуса предусмотрены перфорированные уголки и швеллеры для крепления аппаратуры и кабелей . В нижней части расположены площадки для крепления нулевой шины (N) и шины заземления (PE).
Области применения оборудования
Корпуса ЩО-70 применяются для комплектования распределительных устройств напряжением 380/220 В в следующих областях:
- Промышленные предприятия и производства (главные распределительные щиты (ГРЩ), силовые пункты).
- Объекты жилищно-коммунального хозяйства (ЖКХ) (вводно-распределительные устройства (ВРУ), щиты учёта).
- Трансформаторные подстанции (распределительные устройства низкого напряжения РУНН 0,4 кВ).
- Объекты гражданского строительства (торговые центры, общественные здания).
Условия эксплуатации и обслуживания
Для обеспечения надёжной работы корпусов ЩО-70 необходимо соблюдать следующие условия эксплуатации:
- Установка: внутри сухих помещений, на ровной подготовленной поверхности.
- Высота над уровнем моря: не более 1000 м.
- Температура окружающего воздуха: от -45°C до +40°C (для исполнения У3).
- Относительная влажность: не более 80% при +20°C (без конденсации влаги).
- Окружающая среда: невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров, разрушающих металлы и изоляцию.
- Рабочее положение: вертикальное, допускается отклонение до 5°.
Регламент обслуживания:
- Регулярно проверяйте затяжку болтовых соединений на токоведущих шинах и контактах аппаратуры.
- Периодически очищайте внутреннее пространство корпуса от пыли.
- Проверяйте механизмы запирания дверей и замков.
Меры безопасности (ТБ и ПУЭ)
- Все работы по обслуживанию и ремонту панели проводите только при полном снятии напряжения с соответствующих цепей, проверенном указателем напряжения.
- При работе в действующих РУ соблюдайте правила техники безопасности для электроустановок до 1000 В.
- Убедитесь, что все двери и панели щита закрыты, обеспечивая степень защиты IP20 от случайного прикосновения к токоведущим частям.
_____________________________________________________________________________________
Все корпуса ЩО-70, предлагаемые нашим заводом, соответствуют ГОСТ и проходят входной контроль качества. Надёжная сварная конструкция, порошково-полимерное покрытие, наличие разъединителя и возможность комплектации под любую схему - основа вашего распределительного щита на долгие годы .
