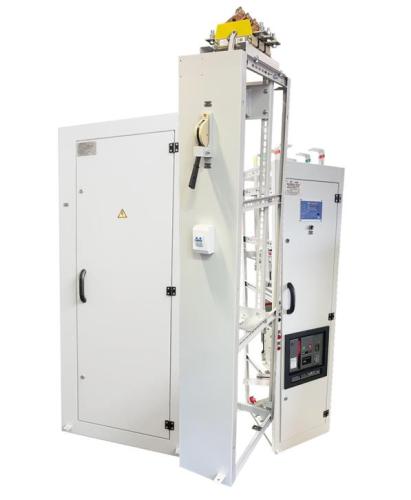

ЩО70-1-42: панель вводная 1000А 30кА
Панель ЩО70-1-42 - это распределительная панель одностороннего обслуживания, предназначенная для комплектования распределительных устройств (РУ) переменного трехфазного тока напряжением до 400/690 В частотой 50Гц в сетях с глухозаземленной нейтралью (системы заземления TN-C, TN-S). На заводе «Электроконтактор» мы рассматриваем данное изделие как базовый элемент для построения вводно-распределительных щитов трансформаторных подстанций, главных распределительных щитов (ГРЩ) промышленных предприятий и объектов жилищно-коммунального хозяйства.
Панель служит для приема и распределения электроэнергии, а также для надежной защиты отходящих линий от перегрузок и токов короткого замыкания. Конструктивно она представляет собой металлический сварной каркас, обеспечивающий удобный доступ ко всем элементам для обслуживания
Технические характеристики ЩО70-1-42
- Производство: ООО Завод «Электроконтактор», г. Челябинск
- Страна производитель: Россия
- Назначение: Вводная панель распределительного щита
- Номинальный ток панели, Iн: до 1000А (максимальный ток шин до 2500А)
- Номинальное рабочее напряжение (Ue): ~ 220/380/660В / = 110/220/440В
- Номинальное напряжение изоляции (Ui): 660В
- Электродинамическая стойкость: 30 кА (для исполнения 1)
- Частота сети: 50 Гц
- Степень защиты (IP) С фасадной стороны: IP20/IP31; с остальных: IP00
- Климатическое исполнение: У3 / УХЛ3 (от -40°C до +40°C)
- Способ монтажа: Напольный, одностороннее обслуживание
Конструктивные особенности и преимущества
- Назначение и комплектация: Панель ЩО70-1-42 является вводной и предназначена для подачи напряжения с силового трансформатора на распределительное устройство
- Конструкция: Сварной каркас с дверью, запирающейся на замок . Внутри каркаса на раме устанавливается аппаратура, а управление осуществляется через лицевую панель. Панели соединяются в щит болтовыми соединениями через отверстия в стойках. Предусмотрена возможность как кабельного, так и шинного ввода
- Высокая электродинамическая стойкость: Панель выдерживает токи короткого замыкания до 30 кА, что обеспечивает надежную работу даже в сетях с большими аварийными токами
- Надежность и безопасность: Степень защиты оболочки с фасадной стороны IP20 или IP31 защищает персонал от случайного прикосновения к токоведущим частям.
Области применения ЩО70-1-42
На заводе «Электроконтактор» мы рекомендуем применять эти панели для:
- Комплектования распределительных устройств (РУ) 0,4 кВ трансформаторных подстанций (КТП, БКТП).
- Главных распределительных щитов (ГРЩ) промышленных предприятий.
- Вводных устройств объектов ЖКХ и общественных зданий.
- Систем распределения электроэнергии в четырех- и пятипроводных сетях (TN-C, TN-S)
Рекомендации по подбору и заказу
При заказе панели ЩО70-1-42 необходимо руководствоваться опросным листом, который является основным документом для комплектации. В нем указываются:
- Требуемая комплектация вводной и отходящей аппаратурой (типы и номиналы автоматов, рубильников)
- Наличие приборов учета электроэнергии (счетчики активной/реактивной энергии)
- Наличие аппаратуры автоматического ввода резерва (АВР)
- Тип ввода (кабельный или шинный)
Условия эксплуатации и обслуживания
- Климатическое исполнение: У3/УХЛ3 - для эксплуатации в районах с умеренным и холодным климатом
- Температура окружающего воздуха: от -40°C до +40°C
- Относительная влажность: не более 80% при температуре +20°С
- Высота над уровнем моря: не более 1000 м (для некоторых исполнений до 2000 м)
- Условия монтажа: установка должна производиться в сухих, невзрывоопасных помещениях, защищенных от попадания воды и агрессивных сред. Монтаж производится на закладные элементы с выверкой по отвесу (перекос не более 2 мм на 1 метр) . Панели должны быть надежно заземлены
Меры безопасности
- Контроль напряжения: Перед началом монтажа, обслуживания и ремонта панели необходимо убедиться в отсутствии напряжения на всех токоведущих частях
- Проверка заземления: Обеспечить надежное соединение корпуса панели с контуром заземления в соответствии с ПУЭ
- Обслуживание: Работы по техническому обслуживанию должны проводиться квалифицированным электротехническим персоналом с использованием средств индивидуальной защиты (диэлектрические перчатки, инструмент с изолированными рукоятками)
Мы понимаем, что распределительные панели ЩО70 - это ответственный элемент системы электроснабжения вашего объекта. Наш завод гарантирует:
- Оригинальное качество: Мы являемся прямыми производителями, что гарантирует применение сертифицированных материалов и комплектующих
- Техническая поддержка: Наши инженеры готовы проконсультировать по вопросам выбора, монтажа и эксплуатации панелей для ваших конкретных условий работы.
