Пускатель ПМЛ-5502 95А 6з+6р 45кВт

Цена: 5489 руб. (с НДС)

Пускатель магнитный ПМЛ-5502 95А - это реверсивный электромагнитный контактор (пускатель) 5-й величины, предназначенный для дистанционного пуска, остановки и реверсирования трехфазных асинхронных электродвигателей с короткозамкнутым ротором в сетях переменного тока напряжением до 660 В частотой 50/60 Гц. Модель выполнена в открытом исполнении (IP00) для монтажа в шкафы управления и распределительные устройства, не имеет встроенного теплового реле (требуется установка внешнего РТЛ).

Ключевая особенность ПМЛ-5502 - максимальный набор вспомогательных контактов для 5-й величины: 6 замыкающих + 6 размыкающих (6НО+6НЗ), что позволяет реализовывать самые сложные схемы управления с разветвленной сигнализацией и несколькими цепями электрической блокировки без установки дополнительных контактных приставок. Климатическое исполнение УХЛ4 обеспечивает работоспособность при температурах до -60°C.

Изделие рассчитано на номинальный ток 95А (категория АС-3) и коммутацию электродвигателей мощностью 45 кВт при напряжении 380-400В, что соответствует стандартному ряду для данной серии.

Расшифровка маркировки ПМЛ-5502 95А

Производство: Россия, г. Челябинск
Производитель: ООО Завод "Электроконтактор"
Номинальное рабочее напряжение Ue: 380В
Частота: 50Гц, Гост - 29322
Номинальное напряжение по изоляции Ui: 690В
Номинальное импульсное выдерживаемое напряжение Uimp: 4кВ
Степень загрязнения: 3 ГОСТ IEC 60947-1
Коммутационная среда: воздух.
Число полюсов: 3
Группа механического исполнения в части стойкости к механическим ВВФ при эксплуатации: М7 ГОСТ 30631-99
Требования к окружающей̆ среде: среда, окружающая пускатели и контакторы не должна содержать газы, жидкости и пыль в концентрациях, нарушающих работу пускателя и контактора и разрушающих металлы и изоляцию.
Способ крепления: винтовой, DIN рейка
Номинальный ток Ie: 95А
Макс. мощность двигателя (АС-3, 380-400В): 45 кВт
Количество главных контактов: 2×3 замыкающих (2×3НО) - два контактора
Количество вспомогательных контактов: 6 замыкающих + 6 размыкающих (6НО+6НЗ)
Степень защиты (базовое исполнение): IP00
Способ монтажа: Винтовое крепление (3 винта М6)
Климатическое исполнение: УХЛ4 (от -60°C до +40°C)
Потребляемая мощность катушки (включение/удержание): 500 ВА / 46 ВА
Напряжения катушки (AC, 50/60 Гц): 110, 127, 220, 230, 380, 400, 415, 440 (60Гц), 500, 660 В
Механическая износостойкость (исп. Б): 5 млн циклов
Коммутационная износостойкость (исп. Б): 0,75 млн циклов
Частота включений (без нагрузки/с нагрузкой): 2400 / 600 вкл/час

Характеристики вспомогательных контактов:

Тип контактов: 6 замыкающих (НО) + 6 размыкающих (НЗ)
Номинальное напряжение: до 660 В (AC)
Номинальный ток: до 10 А (АС-15)
Способ подключения: винтовое соединение

Такое количество контактов позволяет реализовывать самые сложные схемы управления с разветвленной сигнализацией и несколькими цепями электрической блокировки без использования дополнительных контактных приставок. Для увеличения числа вспомогательных контактов возможно применение контактных приставок серии ВКЛ.

Области применения

Пускатель ПМЛ-5502 95А широко используется для управления электродвигателями мощностью до 45 кВт в реверсивных схемах, особенно в случаях, требующих максимального количества вспомогательных контактов для разветвленной сигнализации и нескольких цепей электрической блокировки:

Крановое и лифтовое оборудование - Управление механизмами подъема и передвижения (мостовые краны, козловые краны, тельферы, лифты)
Насосное оборудование - Управление мощными насосами водоснабжения, водоотведения
Вентиляционные системы - Управление приточными и вытяжными установками, системами дымоудаления
Станкостроение - Управление тяжелыми металлообрабатывающими станками с реверсом
Компрессорное оборудование - Управление промышленными поршневыми и винтовыми компрессорами
Конвейерное оборудование - Управление приводными станциями с изменением направления движения
Системы автоматизации - Управление исполнительными механизмами, системы АВР
Тепловое оборудование - Управление тепловыми завесами, печами, нагревательными элементами

Допустимые условия эксплуатации

Температура окружающего воздуха от -40°C до +40°C
Климатическое исполнение УХЛ4 (нижний предел) до -60°C
Относительная влажность до 80% при +25°C (без конденсации)
Высота над уровнем моря не более 2000 м
Степень загрязнения окружающей среды 3
Степень защиты IP00 монтаж в закрытые шкафы и панели
Режим работы повторно-кратковременный ПВ-40%
Рабочее положение вертикальное

____________________________________________________________

Завод «Электроконтактор» осуществляет поставку пускателей ПМЛ-5502 95А всех исполнений. В наличии пускатели с катушками на 24В, 36В, 42В, 48В, 110В, 127В, 220В, 230В, 240В, 380В, 400В, 415В, 440В, 500В, 660В и вспомогательными контактами 6з+6р в исполнении УХЛ4 - оптимальное решение для управления электродвигателями до 45 кВт в реверсивних схемах, требующих максимального количества вспомогательных контактов. Возможно изготовление нестандартных исполнений под заказ.

Для получения актуальной информации о ценах и сроках поставки, а также для технической консультации по подбору оборудования обращайтесь к менеджерам отдела продаж: +7 (351) 2-777-444

_____________________________________________________________

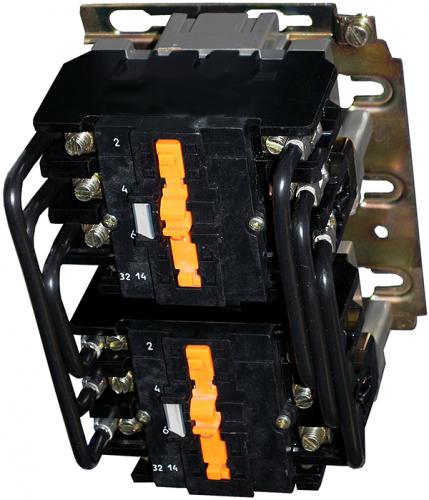

Пускатель ПМЛ-5502 95А
