ПМЛ-5100 220В 80А

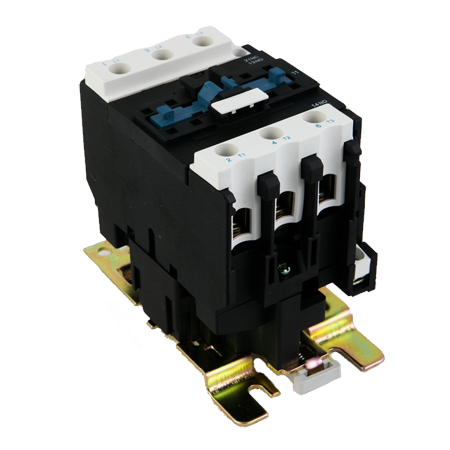

Пускатель ПМЛ-5100 80А 220В 1з+1р

Пускатель ПМЛ-5100 - это нереверсивный электромагнитный контактор (пускатель) 5-й величины, предназначенный для дистанционного пуска и остановки трехфазных асинхронных электродвигателей с короткозамкнутым ротором в сетях переменного тока напряжением до 660 В частотой 50 и 60 Гц.

Серия ПМЛ-5100 выпускается в нескольких модификациях по току: 80А и 95А . Модель на 80А является промежуточной между 63А (4-я величина) и 125А (5-я величина). Рассматриваемая модификация рассчитана на коммутацию электродвигателей мощностью до 37 кВт при напряжении 380-400В.

Пускатель выполнен в открытом исполнении (IP00), имеет винтовые зажимы (силовые цепи - болт М6), не оснащен встроенным тепловым реле и поставляется с катушкой управления на 220В, 50/60 Гц.

Ключевая особенность данной модификации - наличие встроенных вспомогательных контактов 1 замыкающий (1з / 1НО) + 1 размыкающий (1р / 1НЗ). Это позволяет реализовывать схемы с электрической блокировкой (например, в реверсивных включениях) без установки дополнительных контактных приставок.

Обратите внимание: В технической документации пускатели ПМЛ-5100 могут обозначаться как ПМЛ-5100-80 (где «-80» указывает на номинальный ток 80А)

Основные технические характеристики ПМЛ-5100 80А 220В 1з+1р

• Производство: Россия, г. Челябинск
• Производитель: ООО Завод "Электроконтактор"
• Номинальное рабочее напряжение Ue:  380В
• Частота: 50Гц, Гост - 29322
• Номинальное напряжение по изоляции Ui: 690В
• Номинальное импульсное выдерживаемое напряжение Uimp: 4кВ
• Степень загрязнения: 3 ГОСТ IEC 60947-1
• Коммутационная среда: воздух.
• Число полюсов: 3
• Группа механического исполнения в части стойкости к механическим ВВФ при эксплуатации: М7 ГОСТ 30631-99
• Требования к окружающей̆ среде: среда, окружающая пускатели и контакторы не должна содержать газы, жидкости и пыль в концентрациях, нарушающих работу пускателя и контактора и разрушающих металлы и изоляцию.
• Способ крепления: винтовой
• Номинальный ток Ie (АС-3, 380-400В): 80А
• Макс. мощность двигателя (АС-3, 220В): 22 кВт
• Макс. мощность двигателя (АС-3, 380-400В): 37-45 кВт
• Макс. мощность двигателя (АС-3, 660В): 45 кВт
• Количество главных контактов: 3 замыкающих (3НО)
• Количество вспомогательных контактов: 1 замыкающий (1з / 1НО) + 1 размыкающий (1р / 1НЗ)
• Механическая износостойкость (исп. Б): 5 млн циклов
• Коммутационная износостойкость (АС-3, исп. Б): 0,75 млн циклов
• Напряжение катушки управления: 220В (переменный ток, 50/60 Гц)
• Потребляемая мощность катушки (включение/удержание): 500 ВА / 46 ВА
• Макс. частота включений (под нагрузкой): 600 вкл/час
• Степень защиты: IP00

Области применения

Пускатель ПМЛ-5100 80А 220В широко используется для управления электродвигателями мощностью до 37-45 кВт в различных отраслях промышленности :

• Насосное оборудование - Мощные насосы водоснабжения, водоотведения, повысительные установки
• Вентиляционные системы - Промышленная вентиляция, дымоудаление
• Компрессорное оборудование - Промышленные поршневые и винтовые компрессоры
• Конвейерное оборудование - Приводные станции мощных конвейеров и транспортеров
• Станкостроение - Тяжелые металлообрабатывающие станки
• Системы автоматизации - Управление исполнительными механизмами, АВР
• Тепловое оборудование - Тепловые завесы, промышленные печи

Важно: Пускатели ПМЛ-5100 5-й величины не устанавливаются на DIN-рейку. Убедитесь, что ваш шкаф управления предусматривает монтаж на панель

Меры безопасности

1. Степень защиты IP00 - пускатель предназначен для установки только в закрытые шкафы, исключающие доступ к токоведущим частям при работающем оборудовании.
2. Нулевая защита - функция встроена в конструкцию пускателя и исключает самопроизвольный запуск двигателя при восстановлении питания после пропадания напряжения.
3. Заземление - при установке в металлический шкаф корпус шкафа должен быть заземлен.
4. Отключение перед обслуживанием - перед выполнением любых работ необходимо обесточить пускатель со стороны питания и убедиться в отсутствии напряжения.
5. Проверка напряжения катушки - перед подключением обязательно сверить паспортное напряжение катушки 220В с напряжением источника управления.
6. Тепловая защита - из-за отсутствия встроенного теплового реле обязательно использование внешних устройств защиты от перегрузки.
7. Монтаж на панель - пускатель не предназначен для установки на DIN-рейку, крепление осуществляется тремя винтами М6.

Преимущества ПМЛ-5100 80А 220В 1з+1р

1. Оптимальная мощность - управление двигателями до 37 кВт при 380/400В, до 45 кВт при 660В
2. Расширенная коммутация - 1з+1р вспомогательные контакты для реализации схем с электрической блокировкой
3. Высокая износостойкость - 5 млн механических циклов, 0,75 млн коммутационных циклов (исполнение Б)
4. Климатическая устойчивость УХЛ4 - работа при температурах до -60°C
5. Надежная контактная группа - контакты на основе серебряного сплава
6. Возможность расширения функционала - установка приставок ВКЛ
7. Нулевая защита - исключает самопроизвольный запуск при восстановлении напряжения
