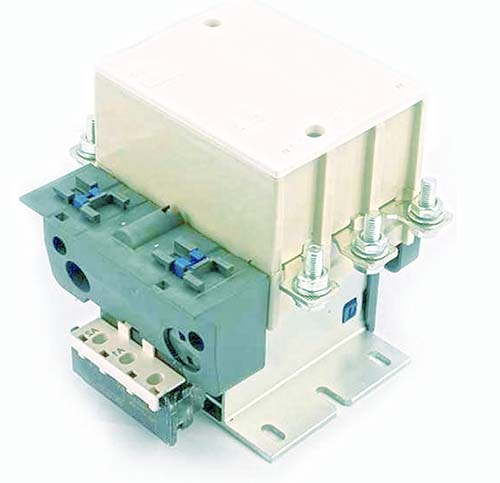

Сертификат: ПускателиПускатель ПМЛ-6100 160А 90кВт
Пускатель ПМЛ-6100 - это электромагнитный контактор (пускатель) шестой величины, предназначенный для дистанционного пуска и остановки трехфазных асинхронных электродвигателей с короткозамкнутым ротором в сетях переменного тока напряжением до 660 В частотой 50/60 Гц.
Изделие рассчитано на номинальный ток 160 А (категория АС-3) и коммутацию электродвигателей мощностью до 90 кВт при напряжении 400 В .
Пускатель выполнен в открытом исполнении IP00 для монтажа в шкафы управления, крановые панели и распределительные устройства. Модель не имеет встроенного теплового реле, что позволяет гибко подбирать внешние устройства защиты под конкретные условия эксплуатации.
Ключевая особенность ПМЛ-6100 - универсальность: аппарат может поставляться с креплением на монтажную панель. Расширенный модельный ряд (6100, 6101, 6102) позволяет выбрать необходимое количество вспомогательных контактов - от 1НО+1НЗ до 3НО+3НЗ
Основные технические характеристики ПМЛ-6100 160А
- Производство: Россия, г. Челябинск
- Производитель: ООО Завод "Электроконтактор"
- Номинальное рабочее напряжение Ue: 380В
- Частота: 50Гц, Гост - 29322
- Номинальное напряжение по изоляции Ui: 690В
- Номинальное импульсное выдерживаемое напряжение Uimp: 4кВ
- Степень загрязнения: 3 ГОСТ IEC 60947-1
- Коммутационная среда: воздух.
- Число полюсов: 3
- Группа механического исполнения в части стойкости к механическим ВВФ при эксплуатации: М7 ГОСТ 30631-99
- Требования к окружающей̆ среде: среда, окружающая пускатели и контакторы не должна содержать газы, жидкости и пыль в концентрациях, нарушающих работу пускателя и контактора и разрушающих металлы и изоляцию.
- Способ крепления: винтовой, DIN рейка
- Серия товара: ПМЛ
- Категория размещения: УХЛ4
- Ток номинальный: 160А
- Защитное реле: без реле
- Защита по IP: 54
- Контактная схема: 1з+1р
- Катушка напряжением: 380В
- Оборудование класса: класс В
- Исполнение: нереверсивный
- Страна производитель: Россия
- Силовых полюсов количество: 3 полюса
- Наличие доп.оборудования: доп.оборудование отсутствует
- Род тока главной катушки: переменный (AC)
- Количество замыкающих главных контактов: 3 контакта
Области применения
Пускатель ПМЛ-6100 на 160А широко используется для управления мощными электродвигателями в различных отраслях промышленности :
- Крановое и лифтовое оборудование - Механизмы подъема и передвижения
- Насосные станции - Управление мощными насосами
- Вентиляционные системы - Промышленная вентиляция
- Компрессорное оборудование - Управление компрессорами
- Конвейерные линии - Приводные станции
- Станки и обрабатывающие центры - Тяжелое оборудование
- Системы АВР - Переключение между вводами
- Тепловые завесы и печи - Управление нагревательными элементами
Условия эксплуатации и обслуживания
Допустимые условия
- Температура окр. воздуха от -40°C до +40°C (до +55°C со снижением тока)
- Относительная влажность до 80% при +25°C (без конденсации)
- Высота над уровнем моря не более 2000 м
- Степень защиты IP00 монтаж в шкафы и панели
- Рабочее положение вертикальное
Регламент обслуживания
- Периодичность: 1 раз в 6 месяцев
- Визуальный осмотр: отсутствие повреждений изоляции, коррозии, следов перегрева
- Проверка затяжки болтовых соединений (Мmax сечение 50 мм²)
- Очистка: удаление пыли и грязи
- Контакты: чистка не требуется (удаление приработанного материала сокращает ресурс)
Меры безопасности
- Класс защиты IP00 требует установки в закрытые шкафы. Доступ к токоведущим частям при работающем пускателе запрещен.
- Механическая блокировка (в реверсивных исполнениях) исключает короткое замыкание при реверсе.
- Нулевая защита исключает самопроизвольный запуск двигателя при восстановлении напряжения.
- Заземление корпуса пускателя обязательно.
- Отключение питания перед обслуживанием - все работы только при снятом напряжении.
- Проверка напряжения катушки перед подключением обязательна.
- Тепловая защита - из-за отсутствия встроенного теплового реле обязательно использование внешних устройств защиты от перегрузки.
Преимущества ПМЛ-6100 160А
- Высокая мощность - управление двигателями до 75-90 кВт при 400В
- Расширенный ряд модификаций - выбор исполнения с 1НО+1НЗ, 2НО+2НЗ или 3НО+3НЗ вспомогательными контактами
- Высокая износостойкость - механическая износостойкость до 10 млн циклов
- Универсальный монтаж - установка на монтажную панель или DIN-рейку (исполнение «М»)
- Климатическая устойчивость - исполнение УХЛ4 для работы при температурах до -60°C
- Широкий выбор напряжений катушки - от 24В до 660В переменного тока
- Энергосбережение - возможность применения катушек управления на постоянном токе
- Ремонтопригодность - возможность замены контактов и катушек
- Возможность установки двух дополнительных приставок - расширение функционала
