Сертификат: ПускателиИсполнения
| Наименование | Цена | |
|---|---|---|
| Пускатель ПМЛ 1160 (110В ТУ 3426-002-91328404-2011) | 694,23 руб. | |
| Пускатель ПМЛ 1160 (220В) | 511,28 руб. | |
| Пускатель ПМЛ 1160 (220В ТУ 3426-002-91328404-2011) | 511,28 руб. | |
| Пускатель ПМЛ 1160 (220В У2 ТУ 3426-002-91328404-2011) | 511,28 руб. | |
| Пускатель ПМЛ 1160 (220В УХЛ4 ТУ 3426-002-91328404-2011) | 511,28 руб. | |
| Пускатель ПМЛ 1160 (380В) | 511,28 руб. | |
| Пускатель ПМЛ 1160 (380В ТУ 3426-002-91328404-2011) | 511,28 руб. | |
| Пускатель ПМЛ 1160 (380В УХЛ4) | 511,28 руб. | |
| Пускатель ПМЛ 1160 (42В) | 694,23 руб. |
ПМЛ-1160 IP00 УХЛ3 50Гц ТУ 3426-002-91328404-2011

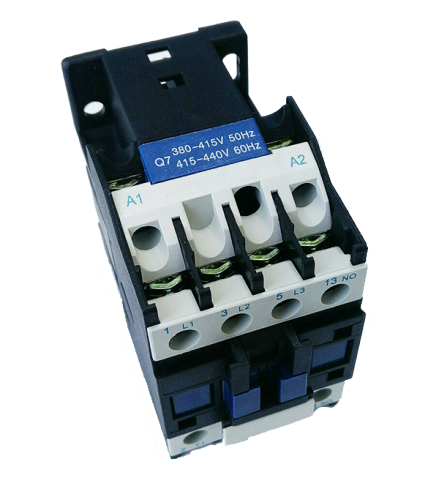

Электромагнитный пускатель ПМЛ-1160 производства Завода Электроконтактор широко известен среди потребителей за свою надежность, качество и невысокую цену.
Применяются наши пускатели в сельском хозяйстве и в различных секторах производства. Их устанавливают на конвейерах, компрессорах, лифтах, станках, насосах, тепловых пушках. Применяются также в управлении вентиляцией, отоплением, кондиционированием и т.д.
Пускатель может исполнять функцию защиты электрического двигателя от токов при обрыве фазы и от перегрузок (при наличии теплового реле).
Технические характеристики ПМЛ-1160
- Производство - Россия, г. Челябинск
- Производитель - ООО Завод "Электроконтактор"
- Номинальное рабочее напряжение Ue - 380В
- Частота - 50Гц, Гост - 29322
- Номинальное напряжение по изоляции Ui - 690В
- Номинальное импульсное выдерживаемое напряжение Uimp - 4кВ
- Степень загрязнения - 3 ГОСТ IEC 60947-1
- Коммутационная среда - воздух.
- Число полюсов - 3
- Группа механического исполнения в части стойкости к механическим ВВФ при эксплуатации - М7 ГОСТ 30631-99
- Требования к окружающей̆ среде - среда, окружающая пускатели и контакторы не должна содержать газы, жидкости и пыль в концентрациях, нарушающих работу пускателя и контактора и разрушающих металлы и изоляцию.
- Способ крепления - винтовой, DIN рейка
- Пускатели серии ПМЛ производятся с номинальными токами - 10А, 12А, ,20А, 25А, 32А, 40А, 65А, 80А, 95А
- Напряжение катушки управления - 24В, 36В, 110В, 220В, 380В AC/DC
- Степень защиты - IP00 (для установки в защищенных щитах)
- Климатическое исполнение - УХЛ3 (-40°С до +40°С)
- Механическая износостойкость - 3 млн. циклов
- Электрическая износостойкость - 0,2 млн. циклов при номинальной нагрузке
Условное обозначение
ПМЛ Х1- Х2 -Х3 -Х4
Х1 - условное обозначение номинального тока
Х2 - исполнение и комплектация пускателей, контакторов по назначению и наличию теплового реле
Х3 - исполнение пускателей, контакторов по степени защиты и наличию кнопок
Х4 - исполнение пускателей, контакторов по числу и исполнению контактов для вторичных цепей, номинальным током не более 10А
Принцип действия:
Катушка, при подаче на нее номинального напряжения, втягивает сердечник, тем самым замыкая группу контактов (вспомогательных и силовых). Контакты тут же размыкаются, когда достигается напряжение ниже порогового уровня.
Группа контактов - 1з-1 замыкающий; 1р- размыкающий; 1з+1р -1 замыкающий и 1 размыкающий; 2з+2р -2 замыкающих и 2 размыкающих; 2з+1р -2 замыкающих и 1 размыкающий; 1з+2р -1 замыкающий и 2 размыкающих; 3з+2р -3 замыкающих и 2 размыкающих
Преимущества пускателя ПМЛ-1160
- Компактные габариты при высокой коммутационной способности
- Широкий диапазон рабочих напряжений катушки управления
- Совместимость с тепловыми реле РТЛ и другими защитными устройствами
- Удобство монтажа и обслуживания
Завод Электроконтактор по согласованию с потребителем может изготовить пускатели любого исполнения, с сочетанием различных номинальных характеристик и дополнительных комплектующих.
