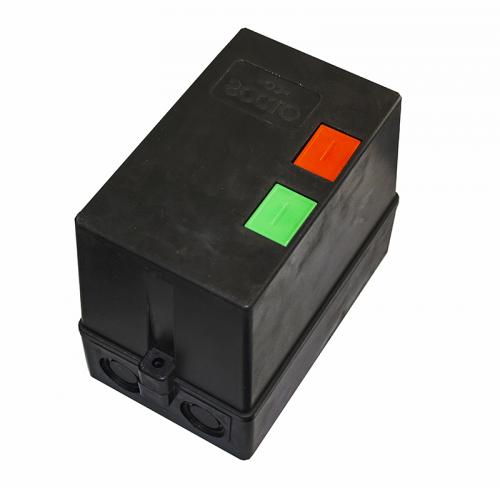

Пускатель ПМЛ-2210

Пускатель ПМЛ-2210

Пускатель ПМЛ-2210 - ваш помощник в управлении трёхфазными асинхронными двигателями. Запускает, останавливает, работает в автоматике - всё на расстоянии, без лишних движений. Но чтобы служил годами, а не месяцами, нужно учесть три вещи: технические параметры (ток, напряжение, категория применения), условия вокруг (температура, пыль, влага) и своевременное обслуживание (чистка контактов, проверка креплений, тест под нагрузкой).

Так же применяются наши пускатели для коммутации теплонагрузки и осветительных сетей.  Защищают электрооборудование от перегрузок и от токов, образующихся при обрыве одной из фаз.

Технические характеристики

• Производство: Россия, г. Челябинск
• Производитель: ООО Завод "Электроконтактор"
• Номинальное рабочее напряжение Ue:  380В
• Частота: 50Гц, Гост - 29322
• Номинальное напряжение по изоляции Ui: 690В
• Номинальное импульсное выдерживаемое напряжение Uimp: 4кВ
• Степень загрязнения: 3 ГОСТ IEC 60947-1
• Коммутационная среда: воздух.
• Число полюсов: 3
• Группа механического исполнения в части стойкости к механическим ВВФ при эксплуатации: М7 ГОСТ 30631-99
• Требования к окружающей̆ среде: среда, окружающая пускатели и контакторы не должна содержать газы, жидкости и пыль в концентрациях, нарушающих работу пускателя и контактора и разрушающих металлы и изоляцию.
• Способ крепления: винтовой,  DIN рейка
• Род тока: переменный ток
• Ток катушки управления: переменный ток
• Ток номинальный: 25А
• Защита от сверхтоков: тепловое реле
• Климатическое исполнение: УХЛ4
• Степень защиты: IP54

Исполнение:

• Пускатель нереверсивный;
• Степень защиты IP54;
• С контактами вспомогательной цепи 1з;
• С переменным током цепи управления;

Не покупайте «просто пускатель». Вот что проверить в первую очередь:

Ток главной цепи: У вас - 25 А. Если нагрузка выше (например, двигатель 13 кВт на 380 В), брать такой пускатель нельзя - контакты оплавятся.

Напряжение сети: До 660 В переменного тока, 50/60 Гц. Перед установкой замерьте мультиметром - бывают просадки или завышенное напряжение, особенно в сельской местности.

Напряжение катушки: Не путайте с напряжением сети! Катушка может быть на 24 В, 220 В, 380 В и др. При заказе всегда уточняйте - перепутаете, и пускатель просто не втянется.

Степень защиты (IP): IP54 - защищён от пыли и брызг. Для улицы или цеха с мойкой - хватит. Для агрессивных сред (химия, соль) нужны специальные исполнения.

Климатика (УХЛ): УХЛ3 - работает при –40 °C…+40 °C. Для Сибири и Урала - норма. Для тропиков или особо холодных регионов уточняйте исполнение.

Условия, в которых пускатель работает без сбоев

Не ставьте пускатель «куда придётся» - соблюдайте условия. Вот где он служит долго:

Температура: От –40 °C (Сибирь зимой) до +55 °C (жаркий цех без вентиляции). Ниже или выше - рискуете изоляцией и смазкой.

Высота над уровнем моря: До 2000 м - стандарт. До 4300 м - только при 380 В, но с поправкой: ток снижайте на 10% (например, вместо 25 А - не более 22,5 А).

Среда: Не взрывоопасная. Без химических паров, солей, металлической пыли в концентрациях, которые едят металл и разрушают изоляцию. Для агрессивных сред - специсполнение.

Положение при монтаже: На вертикальной стенке, выводами строго вверх. Не набок, не вниз - иначе пыль и влага скапливаются внутри, а якорь ходит с перекосом.

Совет от практиков:

Перед установкой осмотрите место: нет ли конденсата, вибрации от соседнего оборудования, прямого попадания стружки или брызг масла. Если есть - поставьте защитный кожух или выберите пускатель с более высокой степенью защиты (IP65 вместо IP54).

Как настроить тепловое реле РТЛ

Тепловое реле - не «просто коробочка рядом с пускателем». Это ваша страховка от сгоревшей обмотки двигателя. Но если настроить неправильно - будет либо ложные отключения, либо, хуже того, молчать в аварии. Вот как сделать правильно:

1. Сверьтесь с паспортом двигателя: Найдите номинальный ток (например, 18,5 А при 380 В). Это - отправная точка.

2. Выставите уставку: Поставьте регулятор на 1,05–1,15 × номинал. Для мотора 18,5 А → уставка 19,5–21 А. Запас нужен на пусковые токи и небольшие перегрузки.

3. Проверьте срабатывание: Подайте ток в 1,2 раза выше уставки (например, 25 А при уставке 21 А). Реле должно отключить через 10–20 минут. Быстрее — слишком чувствительно, дольше - опасно.

4. Учтите температуру: В жарком цеху (+40 °C и выше) снизьте уставку на 5–10% - биметалл нагревается быстрее. На морозе (–20 °C) - можно чуть поднять.

5. Для частых пусков: Если двигатель включается чаще 10 раз в час — увеличьте уставку на 5%. Иначе реле будет «уставать» и отключать без причины.

Совет от практиков:

Не выставляйте уставку «на глаз» или «как у соседа». Каждый двигатель - разный. Перебор на 20% - и при перегрузке обмотка сгорит до срабатывания реле. Недобор на 20% - и будет отключаться при нормальной работе. Точность - ваша защита.

Техобслуживание пускателя

Не ждите, пока пускатель «залипнет» или сгорит. Делайте профилактику и он отработает весь ресурс без сбоев.

Когда смотреть:

Раз в месяц - планово, даже если «всё работает».
Сразу после аварийного отключения - особенно после короткого замыкания.

Что проверять (только при ОТКЛЮЧЁННОМ напряжении!)

Главные контакты: Нет ли оплавления, нагара, ямок. Если контакты «в дырах» — меняйте группу.
Дугогасительная камера: Целые ли пластины, нет ли трещин и следов перегрева.
Магнитопровод (сердечник): Чистый ли зазор между якорем и сердечником. Пыль и металлическая стружка вызывают «залипание».
Подвижные части: Ходят ли плавно, без заеданий и люфтов.
Провода и клеммы: Затянуты ли винты, нет ли перегрева изоляции (потемнение, запах гари).
Провал якоря: Минимум 0,5 мм между якорем и сердечником в отпущенном состоянии. Если меньше — контакты подгорают быстрее.
