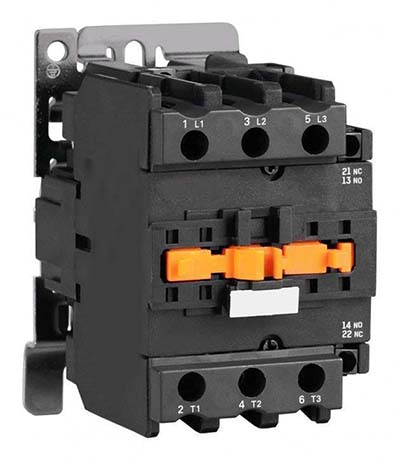

Пускатель ПМЛ-4100 65А

Пускатель ПМЛ-4100 65А исп.А 1з+1р

Пускатель магнитный ПМЛ-4100 65А - это нереверсивный электромагнитный контактор (пускатель) 4-й величины, предназначенный для дистанционного пуска и остановки трехфазных асинхронных электродвигателей с короткозамкнутым ротором в сетях переменного тока напряжением до 660 В частотой 50/60 Гц.

Изделие рассчитано на номинальный ток 65 А (категория АС-3) и коммутацию электродвигателей мощностью 30 кВт при напряжении 380-400В. Модель выполнена в открытом исполнении (IP00/IP20) для монтажа в шкафы управления и распределительные устройства, не имеет встроенного теплового реле и оснащена встроенными вспомогательными контактами 1 замыкающий + 1 размыкающий (1НО+1НЗ).

Ключевая особенность данной модификации - исполнение «А» по износостойкости, которое обеспечивает максимальный ресурс работы: механическая износостойкость 16 млн циклов, коммутационная - 3,0 млн циклов (в 2-3 раза выше, чем у стандартного исполнения «Б»). Климатическое исполнение УХЛ4 гарантирует работоспособность при температурах до -60°C.

Основные технические характеристики ПМЛ-4100 65А (исп.А)

• Производство: Россия, г. Челябинск
• Производитель: ООО Завод "Электроконтактор"
• Номинальное рабочее напряжение Ue:  380В
• Частота: 50Гц, Гост - 29322
• Номинальное напряжение по изоляции Ui: 690В
• Номинальное импульсное выдерживаемое напряжение Uimp: 4кВ
• Степень загрязнения: 3 ГОСТ IEC 60947-1
• Коммутационная среда: воздух.
• Число полюсов: 3
• Группа механического исполнения в части стойкости к механическим ВВФ при эксплуатации: М7 ГОСТ 30631-99
• Требования к окружающей̆ среде: среда, окружающая пускатели и контакторы не должна содержать газы, жидкости и пыль в концентрациях, нарушающих работу пускателя и контактора и разрушающих металлы и изоляцию.
• Способ крепления: винтовой,  DIN рейка
• Номинальный ток Ie (АС-3, 400В): 65А
• Макс. мощность двигателя (АС-3, 380-400В): 30 кВт
• Макс. мощность двигателя (АС-3, 660В): 37 кВт
• Номинальное импульсное напряжение Uimp: 4-6 кВ
• Количество главных контактов: 3 замыкающих (3НО)
• Количество вспомогательных контактов: 1 замыкающий + 1 размыкающий (1НО+1НЗ)
• Степень защиты: IP00/IP20
• Климатическое исполнение: УХЛ4 (от -60°C до +40°C)
• Механическая износостойкость (исп. А): 16 млн циклов
• Коммутационная износостойкость (исп. А): 3,0 млн циклов
• Частота включений (с нагрузкой/без нагрузки): 1200 / 3600 вкл/час

Исполнение по износостойкости «А»

Ключевое отличие данной модификации — максимальный ресурс работы. Исполнение «А» в маркировке пускателя указывает на повышенный класс коммутационной износостойкости :

• Механическая износостойкость 16 млн циклов
• Коммутационная износостойкость (АС-3) 3,0 млн циклов

Исполнение «А» рекомендуется выбирать для оборудования, работающего в интенсивном режиме с частыми включениями: крановое оборудование, конвейерные линии, насосы, компрессоры, лифты.

Конструктивные особенности

1. Повышенный ресурс (исполнение А) - максимальная износостойкость для интенсивных режимов работы: 16 млн механических циклов, 3 млн коммутационных циклов.
2. Универсальный монтаж - возможность установки как на DIN-рейку 35 мм (защелкиванием), так и винтами на монтажную панель .
3. Степень защиты IP00/IP20 - пускатель предназначен для установки в закрытые шкафы и панели.
4. Нулевая защита - при падении напряжения до 70% от номинала или его полном исчезновении контакты размыкаются, исключая самопроизвольный запуск двигателя при восстановлении напряжения.
5. Климатическая устойчивость УХЛ4 - исполнение позволяет эксплуатировать пускатель при температурах до -60°C.
6. Отсутствие встроенного теплового реле - пускатель не оснащен тепловой защитой, что позволяет гибко подбирать внешнюю защиту под конкретные условия.
7. Корпус из термостойкой пластмассы - обеспечивает надежную изоляцию токоведущих частей.
8. Возможность расширения функционала - допускается установка дополнительных контактных приставок серии ПКЛ (до 2НО+2НЗ) или пневматических приставок времени серии ПВЛ.
9. Совместимость с тепловыми реле - при подключении теплового реле пускатель осуществляет защиту электродвигателя от перегрузок и от токов, возникающих при обрыве одной из фаз.

Области применения

Пускатель ПМЛ-4100 65А широко используется для управления электродвигателями мощностью до 30 кВт в различных отраслях :

• Крановое и лифтовое оборудование Управление механизмами подъема и передвижения
• Насосное оборудование Управление насосами водоснабжения, дренажными, циркуляционными насосами
• Вентиляционные системы Управление приточными и вытяжными установками
• Конвейерное оборудование Управление приводными станциями
• Станкостроение Управление токарными, фрезерными станками
• Компрессорное оборудование Управление поршневыми и винтовыми компрессорами
• Системы АВР Автоматическое переключение резерва
• Тепловое оборудование Тепловые завесы, пушки, печи
• Осветительные сети Коммутация осветительных установок
