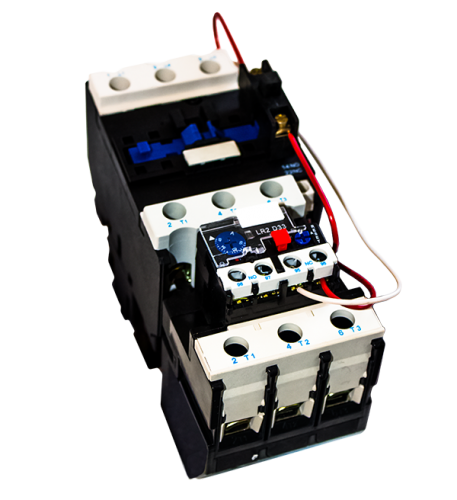

Пускатель ПМЛ-1201 12А

Пускатель магнитный ПМЛ-1201 12А 220В AC УХЛ4

Пускатели ПМЛ, производимые на Заводе Электроконтактор – это надежные и качественные аппараты, которые заслуженно пользуются уважением и спросом у наших клиентов. Наши пускатели не хуже любых заграничных образцов, а в некоторых случаях даже лучше из-за высокой устойчивости катушек управления на скачки напряжения и не только.

Данные пускатели эксплуатируются для запуска/остановки асинхронных электромоторов. Нашли достойное применение в лифтовом хозяйстве, конвейерах, насосах, компрессорах, тепловых пушках, эскалаторах, системах управления вентиляцией и кондиционированием.  При оборудовании пускателей защитными реле, то пускатели могут осуществлять защиту управляемых электромоторов от различного вида перегрузок и не только.

Принцип действия

При подаче напряжения (номинального) на катушку, она в свою очередь втягивает сердечник, тем самым замыкая группу вспомогательных и силовых контактов. Как только напряжение падает ниже уровня порога на отпускание, то контакты размыкаются.

Технические характеристики

• Производство: Россия, г. Челябинск
• Производитель: ООО Завод "Электроконтактор"
• Номинальное рабочее напряжение Ue: 380В
• Частота: 50Гц, Гост – 29322
• Номинальное напряжение по изоляции Ui: 690В
• Номинальное импульсное выдерживаемое напряжение Uimp: 4кВ
• Степень загрязнения: 3 ГОСТ IEC 60947-1
• Коммутационная среда: воздух.
• Число полюсов: 3
• Группа механического исполнения в части стойкости к механическим ВВФ при эксплуатации: М7 ГОСТ 30631-99
• Требования к окружающей̆ среде: среда, окружающая пускатели и контакторы не должна содержать газы, жидкости и пыль в концентрациях, нарушающих работу пускателя и контактора и разрушающих металлы и изоляцию.
• Способ крепления: винтовой,  DIN рейка
• Ток номинальный: 12А;
• Мощность э/д, АС-3, кВт: 3
• Мощность э/д, АС-3, 380В кВт: 5,5
• Мощность э/д, АС-3,  660В кВт: 7,5

Преимущества

• Поставка в групповой и индивидуальной упаковке;
• Возможность изготовления пускателей реверсивного исполнения;
• Небольшие габаритные размеры с управлением большими мощностями;
• Возможность комплектации защитными реле;

Электрическая схема подключения ПМЛ без защитного реле и с защитным реле + кнопкой

Условное обозначение:

ПМЛ Х1- Х2 -Х3 -Х4

Х1 - условное обозначение номинального тока

Х2 - исполнение и комплектация пускателей, контакторов по назначению и наличию теплового реле

Х3 - с исполнение и комплектация пускателей, контакторов по назначению и наличию теплового реле

Х4 - исполнение пускателей, контакторов по числу и исполнению контактов для вторичных цепей, номинальным током не более 10А
