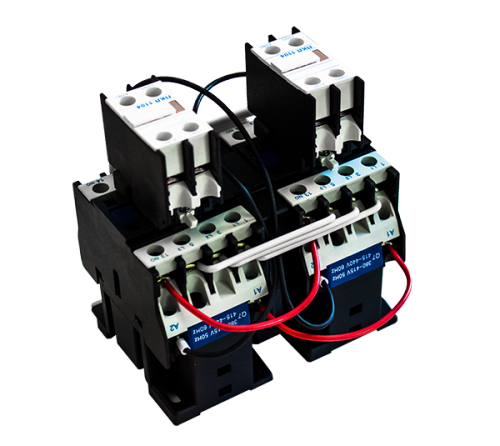

Пускатель ПМЛ-1500 12А

ПМЛ-1500 12А 220В AC ТУ 3426-002-91328404-2011

Пускатели ПМЛ 1500 12А производятся на Заводе «Электроконтактор» и, пожалуй, являются эталонами качества. Пускатели давно заслужили любовь и признание у наших клиентов из-за своей качественной сборки. Качественные материалы корпуса, высочайшая устойчивость катушки управления к перепадам напряжения выводят эти пускатели на один уровень с заграничными аналогами.

Электрические схемы подключения пускателей без реле и с реле + кнопка

Порядок работы

После замыкания цепи питания катушки управления, намагничивается сердечник и происходит втягивание якоря электромагнитной системы пускателя и контактора, который при этом замыкает главные и вспомогательные контакты. Цепь замыкается, и электрический ток начинает протекать через подключенную нагрузку.  При размыкании цепи питания катушки управления пускателя и контактора, возвратная пружина возвращает якорь на место - главные и вспомогательные контакты размыкаются.

Структура условного обозначения

ПМЛ Х1- Х2 -Х3 -Х4

ПМЛ - тип пускателя

Х1 - условное обозначение номинального тока

Х2 - исполнение и комплектация пускателей, контакторов по назначению и наличию теплового реле

Х3 - исполнение пускателей, контакторов по степени защиты и наличию кнопок

Х4 - исполнение пускателей, контакторов по числу и исполнению контактов для вторичных цепей, номинальным током не более 10А

Технические характеристики

• Производство: Россия, г. Челябинск
• Производитель: ООО Завод "Электроконтактор"
• Номинальное рабочее напряжение Ue: 380В
• Частота: 50Гц, Гост – 29322
• Номинальное напряжение по изоляции Ui: 690В
• Номинальное импульсное выдерживаемое напряжение Uimp: 4кВ
• Степень загрязнения: 3 ГОСТ IEC 60947-1
• Коммутационная среда: воздух.
• Число полюсов: 3
• Группа механического исполнения в части стойкости к механическим ВВФ при эксплуатации: М7 ГОСТ 30631-99
• Требования к окружающей̆ среде: среда, окружающая пускатели и контакторы не должна содержать газы, жидкости и пыль в концентрациях, нарушающих работу пускателя и контактора и разрушающих металлы и изоляцию.
• Способ крепления: винтовой,  DIN рейка
• Степень защиты: IP20;
• Ток номинальный: 12А;
• Режим: ПВ 40% (повторно-кратковременный);
• Категория размещения: УЗ;





Данные по упаковке:

В коробке -25шт

Объем (1коробка) - 0,02 м3

Вес брутто (коробка) - 16 кг

Вес нетто (коробка) - 14 кг
