Пускатель ПМЛ-2602

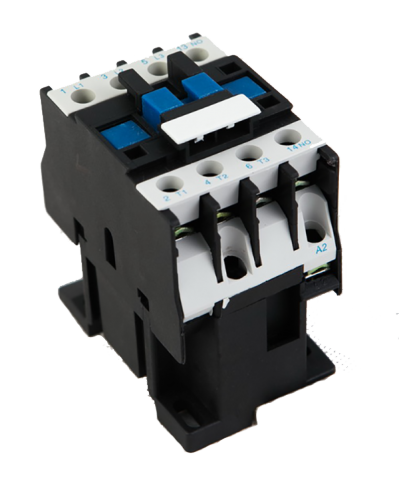

Пускатель электромагнитный ПМЛ-2602

Производится на заводе «Электроконтактор» (Челябинск) с применением термостойких материалов и серебросодержащих контактов для максимальной износостойкости.

Имеют масштабное применение на больших индустриальных объектах для реверсирования, остановки/запуска 3-фазных электромоторов.

Пускатели, оснащенные дополнительно тепловыми реле РТЛ, могут выполнять защиту управляемых электромоторов от токов, образованных путем обрыва фазы, либо от недопустимых перегрузок.

Технические характеристики ПМЛ 2602:

• Производство: Россия, г. Челябинск
• Производитель: ООО Завод "Электроконтактор"
• Номинальное рабочее напряжение Ue:  380В
• Частота: 50Гц, Гост - 29322
• Номинальное напряжение по изоляции Ui: 690В
• Номинальное импульсное выдерживаемое напряжение Uimp: 4кВ
• Степень загрязнения: 3 ГОСТ IEC 60947-1
• Коммутационная среда: воздух.
• Число полюсов: 3
• Группа механического исполнения в части стойкости к механическим ВВФ при эксплуатации: М7 ГОСТ 30631-99
• Требования к окружающей̆ среде: среда, окружающая пускатели и контакторы не должна содержать газы, жидкости и пыль в концентрациях, нарушающих работу пускателя и контактора и разрушающих металлы и изоляцию.
• Способ крепления: винтовой,  DIN рейка
• Номинальный ток: 10А, 12А, 25А, 32А, 40А, 65А, 95А
• Катушка: 24В, 36В, 42В, 110В, 220В, 380В, 50-60Гц
• Климатическое исполнение: УЗ
• Напряжение цепи: ~ ток  U до 380В, 50-60 Гц

Условное обозначение

ПМЛ-Х1Х2Х3Х4-А Х5:

ПМЛ –тип

ГОСТО – марка

Х1 – номинальный ток

Х2 – исполнение по назначению

Х3 – исполнение по степени защиты

Х4 –число контактов

А – серия

Х5 – климатическое исполнение

Преимущества пускателя ПМЛ-2602

1. Защита «три в одном»: встроенный тепловой элемент обеспечивает защиту от перегрузки, обрыва фазы и заклинивания ротора
2. Серебросодержащие контакты: снижают переходное сопротивление, исключают приваривание при коммутации индуктивных нагрузок
3. Ударопрочный корпус: термореактивная пластмасса выдерживает вибрацию до 30 Гц (амплитуда 0,35 мм) — идеально для крановых механизмов
4. Универсальное крепление: установка на DIN-рейку 35 мм или болтовое крепление в распределительный щит
5. Совместимость: полная взаимозаменяемость с пускателями ПМЕ, ПМА, ПМ12 без переделки схемы

Области применения

Пускатель ПМЛ-2602 применяется в:

• Крановом оборудовании: управление двигателями мостовых, козловых и башенных кранов (с доп. реле ускорения)
• Промышленных конвейерах: запуск ленточных и цепных транспортёров мощностью до 30 кВт
• Водоканалах и ЖКХ: управление насосными агрегатами, вентиляторами, компрессорами
• Металлообработке: станки с ЧПУ, прессы, гильотинные ножницы
• Сельском хозяйстве: зерносушилки, кормораздатчики, молочные установки

Рекомендации по комплектации

Для создания надёжной схемы управления рекомендуем дополнить ПМЛ-2602:

1. Автоматический выключатель ВА 88-32 или ВА 51-35 номиналом 125 А (селективная защита от КЗ)
2. Кнопочный пост ПКЕ-122 («Пуск»/«Стоп») с защитой от пыли IP65
3. Блок доп. контактов ПМЛ-4651 для сигнализации «Двигатель в работе»
4. Ограничитель перенапряжения ОПН-П для защиты катушки от импульсных помех
5. Реле времени РВП-12 для плавного пуска (снижение пусковых токов на 30%)

Условия эксплуатации и обслуживание

Допустимые условия:

• Высота над уровнем моря - до 2000 м
• Относительная влажность - до 80% при +25°C
• Отсутствие взрывоопасных газов и токопроводящей пыли

Техническое обслуживание (ТО-1):

• Ежемесячно: визуальный осмотр контактов на предмет нагара
• Каждые 6 месяцев: зачистка контактов мелкозернистой шкуркой, проверка затяжки клемм (момент 2,5 Н·м)
• Ежегодно: проверка срабатывания теплового реле током 1,5·Iном в течение 2 минут
