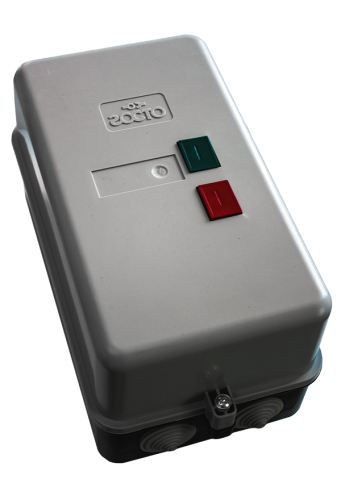

Пускатель ПМЛ-4540

Пускатель ПМЛ-4540 63А IP40 реверсивный

Пускатель ПМЛ-4540 - это реверсивный электромагнитный пускатель четвертой величины, выполненный в защитном металлическом корпусе со степенью защиты IP40 . Изделие предназначено для дистанционного пуска, остановки и реверсирования трехфазных асинхронных электродвигателей с короткозамкнутым ротором напряжением до 660 В переменного тока частотой 50 и 60 Гц .

Пускатель рассчитан на номинальный ток 63А и мощность двигателя до 30 кВт при напряжении 380В (категория АС-3) . Модель не имеет встроенного теплового реле и оснащена одним размыкающим вспомогательным контактом (1НЗ) .

Ключевая особенность ПМЛ-4540 - это реверсивное исполнение с механической блокировкой в защитном корпусе IP40. Конструкция включает два контактора, смонтированных и сблокированных в одном корпусе , что исключает возможность одновременного включения обоих контакторов и предотвращает короткое замыкание при реверсе. Корпус IP40 обеспечивает защиту от проникновения твердых частиц размером более 1 мм, что позволяет устанавливать пускатель внутри помещений с нормальными условиями эксплуатации.

Структура условного обозначения ПМЛ – Х1Х2Х3Х4 – А Х5:

ПМЛ – тип контактора

ГОСТО – марка

Х1 – ток номинальный

Х2 – исполнение контактора по назначению

Х3 – исполнение аппарата по степени защиты

Х4 – кол-во контактов

А – индекс

Х5 – категория размещения аппарата

Основные технические характеристики ПМЛ-4540 63А

• Производство: Россия, г. Челябинск
• Производитель: ООО Завод "Электроконтактор"
• Номинальное рабочее напряжение Ue:  380В
• Частота: 50Гц, Гост - 29322
• Номинальное напряжение по изоляции Ui: 690В
• Номинальное импульсное выдерживаемое напряжение Uimp: 4кВ
• Степень загрязнения: 3 ГОСТ IEC 60947-1
• Коммутационная среда: воздух.
• Число полюсов: 3
• Группа механического исполнения в части стойкости к механическим ВВФ при эксплуатации: М7 ГОСТ 30631-99
• Требования к окружающей̆ среде: среда, окружающая пускатели и контакторы не должна содержать газы, жидкости и пыль в концентрациях, нарушающих работу пускателя и контактора и разрушающих металлы и изоляцию.
• Способ крепления: винтовой,  DIN рейка
• Катушка: 24В, 36В, 42В, 110В, 220В, 380В, 50-60Гц
• Степень защиты: IP40
• Ток номинальный: 63А
• Напряжение цепи номинальное: ~ ток  U до 380В, 50-60 Гц
• Реверсивный​

Конструктивные особенности

1. Защитная оболочка IP40 - металлический корпус обеспечивает защиту от проникновения твердых частиц размером более 1 мм . Пускатель предназначен для эксплуатации внутри помещений с нормальными условиями, исключающими прямое попадание воды.
2. Отсутствие кнопок управления - пускатель не имеет встроенных кнопок «Пуск» и «Стоп», управление осуществляется с выносного кнопочного поста .
3. Реверсивное исполнение с блокировками - конструкция включает два контактора, смонтированных и сблокированных в одном корпусе :
4. Отсутствие теплового реле - пускатель не имеет встроенной тепловой защиты . Для защиты двигателя требуется установка внешнего теплового реле серии РТЛ или автоматического выключателя с тепловым расцепителем.
5. Дугогасительная система - обеспечивает безопасное гашение дуги при коммутации индуктивных нагрузок.
6. Нулевая защита - при падении напряжения до 70% от номинала или его полном исчезновении контакты размыкаются, и при восстановлении напряжения самопроизвольный запуск двигателя невозможен.
7. Исполнение по износостойкости - выпускается в исполнениях А, Б, В
8. Способ монтажа - крепление на монтажную панель четырьмя винтами М6 через отверстия 165×165 мм

Области применения

Пускатель ПМЛ-4540 63А применяется в стационарных установках для управления электродвигателями мощностью до 30 кВт в реверсивных схемах :

• Крановое и лифтовое оборудование - механизмы подъема и передвижения (лифты, краны, тельферы)
• Конвейерные линии и транспортеры - изменение направления подачи материала
• Насосные станции - управление резервными насосами с автоматическим реверсом
• Станки и обрабатывающие центры - реверсивные электроприводы
• Вентиляционные системы - реверсивные вентиляторы с изменением направления воздушного потока
• Системы автоматического ввода резерва (АВР) - переключение между вводами

Меры безопасности:

• Все операции по осмотру и устранению неисправностей производите только при отсутствии напряжения в главной цепи и цепи управления.
• Монтаж пускателя и контактора должен быть выполнен с обязательным обеспечением необходимого уровня защиты от прямого или косвенного воздействия электрического тока – не менее Класс 1 по способам защиты, ГОСТ Р 58698-2019.
• Расстояние от металлических заземленных частей до открытых контактных зажимов пускателя и контактора должно быть не менее 15мм, до других частей пускателя и контактора (кроме плоскости крепления) не менее 5мм.

Порядок работы:

• После замыкания цепи питания катушки управления, намагничивается сердечник и происходит втягивание якоря электромагнитной системы пускателя и контактора, который при этом замыкает главные и вспомогательные контакты.
• Цепь замыкается, и электрический ток начинает протекать через подключенную нагрузку.
• При размыкании цепи питания катушки управления пускателя и контактора, возвратная пружина возвращает якорь на место - главные и вспомогательные контакты размыкаются.

________________________________________________

Завод «Электроконтактор» осуществляет поставку пускателей ПМЛ-4540 всех исполнений (напряжения катушки от 24В до 660В, исполнения по износостойкости А/Б/В, различные климатические исполнения). Возможно изготовление нестандартных исполнений под заказ.

Для получения актуальной информации о ценах и сроках поставки обращайтесь к менеджерам отдела продаж: +7 (351) 2-777-444
