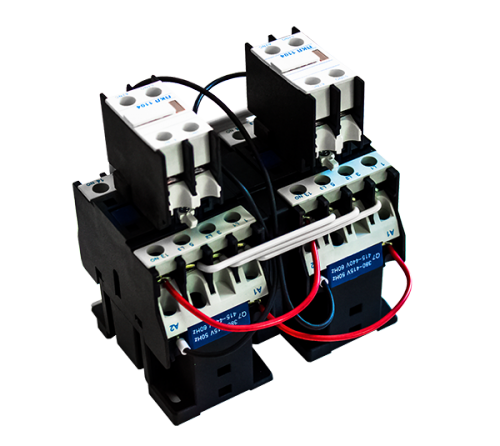

Пускатель ПМЛ-2501

Пускатель ПМЛ-2501

ПМЛ-2501 - электромагнитный пускатель для дистанционного запуска и остановки трёхфазных двигателей с короткозамкнутым ротором. Сам по себе - реверсивный. Чтобы служил долго - монтируйте вертикально выводами вверх, не перегружайте выше 25А и раз в месяц проверяйте контакты.

Пускатель ПМЛ 2501, выпускаемый Заводом Электроконтактор, со степенью защиты IP00, с двумя дополнительными размыкающими контактами, без теплового реле.

Климатическое исполнение пускателя - УХЛ4 Б, питание – 220В 50Гц, либо 380В 50Гц.

Данный пускатель открытого типа, поэтому из-за отсутствия теплового реле он не обеспечивает защиту электродвигателя от перегрузки и т.д.

Наши пускатели прекрасно подходят для пуска/остановки, реверса 3-фазных асинхронных электромоторов.

Технические характеристики ПМЛ 2501

• Производство: Россия, г. Челябинск
• Производитель: ООО Завод "Электроконтактор"
• Номинальное рабочее напряжение Ue:  380В
• Частота: 50Гц, Гост - 29322
• Номинальное напряжение по изоляции Ui: 690В
• Номинальное импульсное выдерживаемое напряжение Uimp: 4кВ
• Степень загрязнения: 3 ГОСТ IEC 60947-1
• Коммутационная среда: воздух.
• Число полюсов: 3
• Группа механического исполнения в части стойкости к механическим ВВФ при эксплуатации: М7 ГОСТ 30631-99
• Требования к окружающей̆ среде: среда, окружающая пускатели и контакторы не должна содержать газы, жидкости и пыль в концентрациях, нарушающих работу пускателя и контактора и разрушающих металлы и изоляцию.
• Способ крепления: винтовой,  DIN рейка
• Номинальный ток: 25 А
• Степень защиты: IP00
• Тепловое реле: отсутствует
• Без корпуса и кнопок управления
• Исполнение: реверсивный
• Износостойкость коммутационная: 1 млн циклов
• Износостойкость механическая: 16 млн циклов

Монтаж и первое включение пускателя

Не спешите подавать напряжение.

Шаг 1. Внешний осмотр

Перед установкой осмотрите пускатель:

• нет ли трещин на корпусе,
• не повреждены ли контакты,
• цела ли дугогасительная камера.

Если нашли дефект - не монтируйте. Меняйте сразу.

Шаг 2. Установка

Монтируйте строго вертикально - выводами главной цепи вверх.
Допускается отклонение не более ±30° от вертикали. Больше - рискуете заеданием якоря.

Крепите на:

• металлическую заземлённую плиту (винтами),
• изоляционную панель,
• DIN-рейку (стандартный вариант для щитов).

Шаг 3. Проверка перед включением

Убедитесь, что:

• провода подключены к правильным клеммам (главная цепь - свои, вспомогательная - свои),
• все винты затянуты (ослабленные клеммы = искрение = перегрев),
• механическая блокировка (если есть) работает: нажмите на траверсы поочерёдно - одновременное включение исключено.

Шаг 4. Первое включение

• Подайте напряжение на катушку.
• Включите/отключите пускатель 5–7 раз подряд.
• Следите за ходом якоря — должен быть чётким, без заеданий и посторонних звуков.
• Проверьте, что контакты замыкаются полностью (можно мультиметром).

Если всё «щёлкает» чисто - пускатель готов к работе. Если якорь гудит, заедает или не доходит - отключайте и ищите причину (чаще всего - грязь в зазоре магнитопровода или неправильное напряжение катушки).

Меры безопасности:

1. Все операции по осмотру и устранению неисправностей производите только при отсутствии напряжения в главной цепи и цепи управления.
2. Монтаж пускателя и контактора должен быть выполнен с обязательным обеспечением необходимого уровня защиты от прямого или косвенного воздействия электрического тока – не менее Класс 1 по способам защиты, ГОСТ Р 58698-2019.
3. Расстояние  от  металлических  заземленных  частей  до открытых  контактных  зажимов  пускателя и контактора должно быть не менее 15мм, до других частей пускателя и контактора  (кроме плоскости крепления) не менее 5мм.

Порядок работы:

• После замыкания цепи питания катушки управления, намагничивается сердечник и происходит втягивание якоря электромагнитной системы пускателя и контактора, который при этом замыкает главные и вспомогательные контакты.
• Цепь замыкается, и электрический ток начинает протекать через подключенную нагрузку.
• При размыкании цепи питания катушки управления пускателя и контактора, возвратная пружина возвращает якорь на место - главные и вспомогательные контакты размыкаются.

Где применяются ПМЛ-2501:

• Насос в коттедже: лампа «работает» на щите у входа
• Вентилятор в гараже: сигнал на таймер отключения через 10 минут
• Компрессор на СТО: зелёная лампа для оператора «двигатель включён»
• Конвейер на складе: подтверждение пуска для счётчика циклов
• Система полива на ферме: сигнал «насос запущен» на пульт управления
• Везде, где нужен один чёткий сигнал: и не нужны сложные блокировки.

Как проверяем пускатели перед отправкой:

• Прогоняем 100 циклов под нагрузкой 22–25 А.
• Проверяем вспомогательный контакт мультиметром — должен замыкаться чётко, без дребезга.
• Замеряем сопротивление изоляции — >10 МОм.
• Осматриваем главные контакты на отсутствие нагара.

ПМЛ-2501 есть на складе в Челябинске.

Звоните +7 (351) 2-777-444: подберём катушку под ваше напряжение, скажем точную цену и отправим сегодня.
