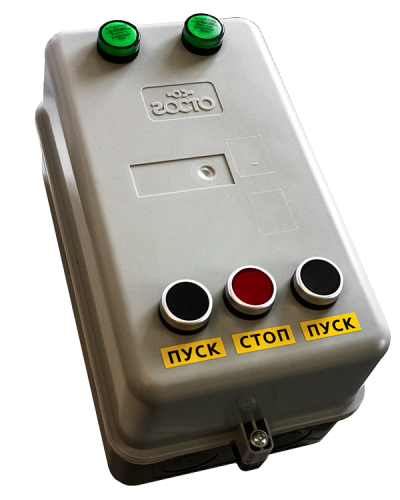

Пускатель ПМЛ-1541

ПМЛ-1541 10А AC/50Гц реверсивный

Пускатель ПМЛ 1541 Завода Электроконтактор – это электромагнитный контактор, который используется для управления электрическими моторами.

При помощи пускателя можно 3 фазные электрические двигатели запустить, а также остановить.

Конструкция пускателя:

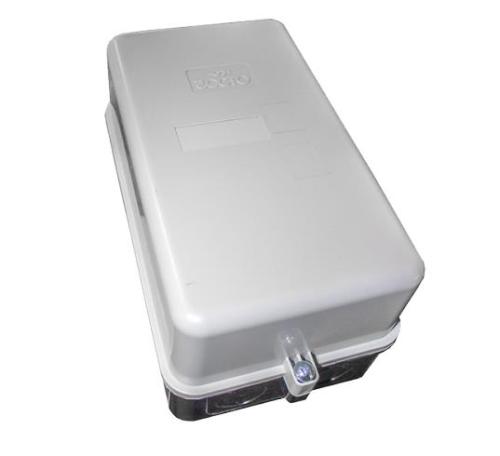

Пускатель использует реверсную схему при работе. Он не имеет теплового реле, который встраивается в другие пускатели. Обладает надежной оболочкой, которая защитит от пыли и влаги.

Для крепления пускателя используются пара винтов М5. Прибор имеет степень защиты IP40.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

• Производство: Россия, г. Челябинск
• Производитель: ООО Завод "Электроконтактор"
• Номинальное рабочее напряжение Ue: 380В
• Частота: 50Гц, Гост – 29322
• Номинальное напряжение по изоляции Ui: 690В
• Номинальное импульсное выдерживаемое напряжение Uimp: 4кВ
• Степень загрязнения: 3 ГОСТ IEC 60947-1
• Коммутационная среда: воздух.
• Число полюсов: 3
• Группа механического исполнения в части стойкости к механическим ВВФ при эксплуатации: М7 ГОСТ 30631-99
• Требования к окружающей̆ среде: среда, окружающая пускатели и контакторы не должна содержать газы, жидкости и пыль в концентрациях, нарушающих работу пускателя и контактора и разрушающих металлы и изоляцию.
• Способ крепления: винтовой,  DIN рейка
• Ном. рабочий ток, категория применения АС-1* ПВ 100% Ie, А: 10, 12, 18, 25, 32, 40, 50, 63, 80, 95, 100, 140, 160, 185, 250, 320, 400 А
• Ном. рабочий ток, категория применения АС-3* ПВ 40% класс I2, 400В Ie, А: 10, 12, 18, 25, 32, 40, 50, 63, 80, 95, 100, 140, 160, 185, 250, 320, 400 А
• Ном. рабочий ток, категория применения АС-3* ПВ 40% класс I2, 690В 0,6 х Ie, А: 6, 7.2, 10.6, 15, 19.2, 24, 30, 37.8, 48, 57, 60, 84, 96, 111, 150, 192, 240 А
• Механическая износостойкость: х106 циклов 6
• Коммутационная износостойкость (AC-3): х103 циклов 300

Условное обозначение:

ПМЛ Х1- Х2 -Х3 -Х4

Х1 - условное обозначение номинального тока

Х2 - исполнение и комплектация пускателей, контакторов по назначению и наличию теплового реле

Х3 - исполнение пускателей, контакторов по степени защиты и наличию кнопок

Х4 - исполнение пускателей, контакторов по числу и исполнению контактов для вторичных цепей, номинальным током не более 10А
