ПМЛ-3100 40А 1з 380В/50Гц УХЛ4 АС-3 купить с доставкой по Москве и РФ

Цена: 1408 руб. (с НДС)

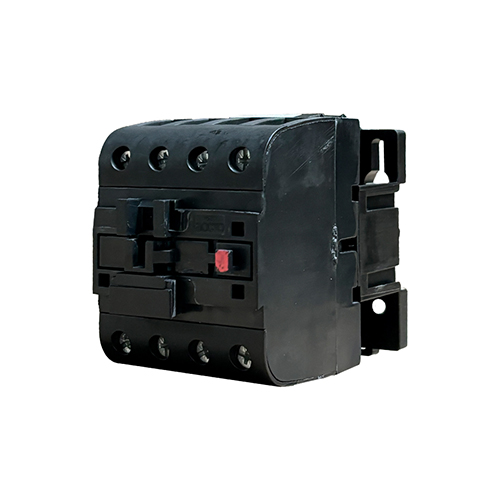

Пускатель ПМЛ-3100 40А 1з

Магнитный пускатель ПМЛ-3100 - нереверсивное коммутационное устройство 1-й величины для пуска и останова трёхфазных асинхронных двигателей мощностью до 11 кВт в сетях переменного тока до 660 В. Производится на заводе «Электроконтактор» (Челябинск) с применением серебросодержащих контактов и компактного корпуса, что делает его оптимальным решением для распределительных щитов с ограниченным пространством - от насосных станций до лифтовых шахт.

ПМЛ-3100 40А 380В/50Гц У3/УХЛ4 АС-3 имеет степень защиты IP00, без оболочки, без защитного теплового реле. Пускатели нереверсивные, имеют катушку переменного тока.

Наши пускатели применяются для удаленного запуска/остановки 3-х фазных асинхронных электромоторов.

Дополнительно пускатели могут быть оснащены защитными тепловыми реле РТЛ.

Структура условного обозначения

ПМЛ- Х1Х2Х3Х4 Х5

ПМЛ - пускатель магнитный малогабаритный;

Х1 - величина, указывающая на номинальный ток, 40А;
Х2 - цифровые обозначения, указывающие на наличие реле, (без реле);
Х3 - цифровые обозначения, указываюбщие на степень защиты, IP00, IP20;
Х4 - цифровое обозначение, указывающее на наличие дополнительных контактов;
Х5 - климатическое исполнение УХЛ4, УХЛ3, УХЛ2, У2, У3, У4;

Технические характеристики ПМЛ-3100 40А

Производство: Россия, г. Челябинск
Производитель: ООО Завод "Электроконтактор"
Номинальное рабочее напряжение Ue: 380В
Частота: 50Гц, Гост - 29322
Номинальное напряжение по изоляции Ui: 690В
Номинальное импульсное выдерживаемое напряжение Uimp: 4кВ
Степень загрязнения: 3 ГОСТ IEC 60947-1
Коммутационная среда: воздух.
Число полюсов: 3
Группа механического исполнения в части стойкости к механическим ВВФ при эксплуатации: М7 ГОСТ 30631-99
Требования к окружающей̆ среде: среда, окружающая пускатели и контакторы не должна содержать газы, жидкости и пыль в концентрациях, нарушающих работу пускателя и контактора и разрушающих металлы и изоляцию.
Способ крепления: винтовой, DIN рейка
Степень защиты: IP00
Реверс: нет
Номинальный ток: 40А
Поставляется без тепловой защиты
Напряжение катушки: 24В, 36В, 110В,127В, 220В, 380В
Дополнительные контапкты: 1з

Особенности и преимущества ПМЛ-3100

Компактность без потери надёжности

Габариты всего 95×60×85 мм позволяют разместить пускатель в узких распределительных шкафах (ширина 3 модуля на DIN-рейку), где не помещаются устройства 2-й величины. При этом сохраняется полная функциональность: защита от перегрузки, дугогасительная камера, серебросодержащие контакты.

Универсальная совместимость с тепловыми реле

Пускатель поставляется без встроенного реле, что даёт свободу выбора:

— РТЛ-1015 для двигателей 4–5,5 кВт,
— РТЛ-1025 для 5,5–7,5 кВт,
— РТЛ-1045 для 7,5–11 кВт.

Это снижает стоимость комплекта на 12% при замене только изношенного элемента.

Оптимизированная дугогасительная система

Камера с 9 пластинами гасит дугу менее чем за 10 мс при 380 В — достаточно для двигателей до 11 кВт с пусковыми токами до 6·Iном.

Простота монтажа

Универсальное крепление:

— На DIN-рейку 35 мм без инструмента (защёлка),
— На панель через 4 отверстия М4.

Экономия времени монтажника до 40% по сравнению с аналогами.

Области применения

ПМЛ-3100 оптимален для объектов с ограниченным пространством и двигателями до 11 кВт:

Насосные станции ЖКХ: управление циркуляционными и повысительными насосами (4–11 кВт),
Лифтовое оборудование: приводы дверей и вентиляции кабины,
Вентиляционные системы: вентиляторы и рекуператоры в ТЦ и офисах,
Холодильное оборудование: компрессоры холодильных камер и морозильных линий,
Малые производственные линии: конвейеры, упаковочные автоматы, шлифовальные станки.

Условия эксплуатации и техническое обслуживание

Допустимые условия:

Высота над уровнем моря: до 2000 м,
Относительная влажность: до 80% при +25 °C (без конденсации),
Степень загрязнения: 3 по ГОСТ Р МЭК 60664-1,
Отсутствие взрывоопасных сред и агрессивных паров.

График технического обслуживания:

Ежеквартально: Визуальный осмотр контактов на нагар, проверка целостности корпуса
Каждые 12 месяцев: Зачистка контактов мелкозернистой шкуркой (Р1200), проверка момента затяжки клемм (1,8 Н·м), тестирование теплового реле током 1,05·Iном
Каждые 3 года: Измерение сопротивления изоляции мегаомметром 500 В (норма ≥ 5 МОм)

Совет инженеров «Электроконтактор»: При эксплуатации в условиях частых пусков (>100 циклов/сутки) устанавливайте варистор параллельно катушке — это увеличит ресурс на 30% за счёт подавления импульсных перенапряжений.

Чертеж и размеры:

Пускатель ПМЛ-3100 40А
