Цена: 1466,08 руб. (с НДС)
Сертификат: ПускателиИсполнения
| Наименование | Цена | |
|---|---|---|
| Пускатель ПМЛ 3160 (220В) | 1466,08 руб. | |
| Пускатель ПМЛ 3160 (220В УХЛ4) | 1466,08 руб. | |
| Пускатель ПМЛ 3160 (380В) | 1466,08 руб. |

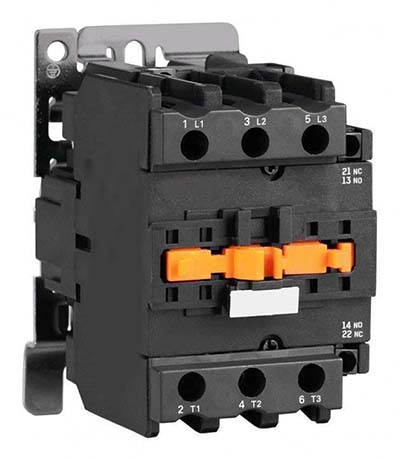

Пускатель ПМЛ-3160
Выпускаемые Заводом Электроконтактор пускатели ПМЛ 3160 – это магнитные пускатели, с климатическим исполнением УХЛ4 Б, нереверсивные, отсутствует реле.
ПМЛ 3160 - питание 220В/50Гц, Iном - 50А, со степенью защиты IP20.
Мы производим и тестируем каждый ПМЛ-3160 на своём заводе в Челябинске - чтобы вы получали оборудование, которое работает без сбоев даже при интенсивной эксплуатации.
Технические характеристики ПМЛ 3160:
- Производство: Россия, г. Челябинск
- Производитель: ООО Завод "Электроконтактор"
- Номинальное рабочее напряжение Ue: 380В
- Частота: 50Гц, Гост - 29322
- Номинальное напряжение по изоляции Ui: 690В
- Номинальное импульсное выдерживаемое напряжение Uimp: 4кВ
- Степень загрязнения: 3 ГОСТ IEC 60947-1
- Коммутационная среда: воздух.
- Число полюсов: 3
- Группа механического исполнения в части стойкости к механическим ВВФ при эксплуатации: М7 ГОСТ 30631-99
- Требования к окружающей̆ среде: среда, окружающая пускатели и контакторы не должна содержать газы, жидкости и пыль в концентрациях, нарушающих работу пускателя и контактора и разрушающих металлы и изоляцию.
- Способ крепления: винтовой, DIN рейка
- Ток номинальный: 40А
- Степень защиты: IP20
- Номинальное напряжение: от 380В до 660В
- Дополнительные контакты (тип): 1з+1р
- Категория размещения и климатическое исполнение ПМЛ 3160: УХЛ4
- Износостойкость коммутационная: 1 миллион циклов включений/отключений при нагрузке
- Стойкость механическая: 16 миллионов циклов включений/отключений при остутствии нагрузки
Преимущества ПМЛ-3160 от «Электроконтактора»:
- 40А «с запасом» - выдерживает пусковые токи двигателей до 18,5 кВт без оплавления контактов.
- Усиленная дугогасительная камера - гасит дугу даже при частых включениях (до 10 раз в час).
- Чёткая маркировка клемм - не нужно гадать: главные и вспомогательные контакты подписаны крупно.
- Ремонтопригодность - контактные группы и дугогасительные камеры меняются отдельно.
- В наличии на складе - отгрузка в день заказа, даже в отдалённые регионы РФ.
Области применения:
- Насосные станции: управление погружными и поверхностными насосами до 18,5 кВт + лампа «работает» на щите
- Приточно-вытяжная вентиляция: запуск вентиляторов в цехах и котельных + сигнал на систему управления
- Компрессорные установки: управление промышленными компрессорами + индикация для оператора
- Конвейерные линии: привод транспортёров на пищевых и деревообрабатывающих производствах
- Системы водоподготовки: управление насосами обратного осмоса и фильтрации
- Станки и оборудование: приводы с базовой сигнализацией без сложной автоматики
Что докупить для полной комплектации:
- Катушка управления: Выберите под ваше напряжение: 220 В (стандарт), 380 В (трёхфазные щиты), 24/127 В (системы с ПЛК) = Без катушки пускатель не втягивается
- Тепловое реле: РТЛ-40 или ТРН-40 с диапазоном регулировки 25–40 А = Защита двигателя от перегрузки и обрыва фазы
- Кнопочный пост: КУ-91 или КЕ-11 («пуск/стоп») = Управление с рабочего места оператора
- Автоматический выключатель: ВА 47-29 на 50 А (3 полюса) = Защита линии от короткого замыкания
Совет: При заказе укажите напряжение катушки - мы соберём комплект «под ключ» и вышлем схему подключения.
Условия эксплуатации:
- Температура окружающей среды: От –40 °C до +40 °C (УХЛ4)
- Высота над уровнем моря: До 2000 м (при 380 В — до 4300 м с понижением тока на 10%)
- Среда: Не взрывоопасная, без агрессивных газов, паров и пыли в концентрациях, разрушающих изоляцию
- Положение при монтаже: На вертикальной плоскости, выводами вверх (допускается отклонение ±30°)
- Вибрация: Группа М7 по ГОСТ 30631 (частота 5–100 Гц, ускорение до 1g)
Техническое обслуживание:
Раз в месяц (и после каждого аварийного отключения) осматривайте при отключённом напряжении:
- контакты на оплавление и нагар,
- дугогасительную камеру на целостность пластин,
- зазор магнитопровода на чистоту (пыль вызывает заедание),
- затяжку всех винтов и клемм.
Проверка НО-контакта:
- В отпущенном состоянии - контакт разомкнут (мультиметр показывает «бесконечность»).
- При втягивании якоря - контакт замкнут (мультиметр показывает «0»).
- Если дребезг или неполное замыкание - замените контактную группу.
Проверка провала якоря - должен быть не менее 0,5 мм. Меньше — контакты подгорают быстрее.
Каждый ПМЛ-3160 перед отгрузкой проходит:
- тест на 100 циклов под нагрузкой 35–40 А,
- проверку хода якоря на плавность и отсутствие заеданий,
- замер сопротивления изоляции (>10 МОм),
- визуальный контроль контактов и корпуса.
Звоните: +7 (351) 2-777-444 и мы подберём катушку под ваше напряжение, скажем точную цену и отправим сегодня.
