Пускатель ПМЛ 3212

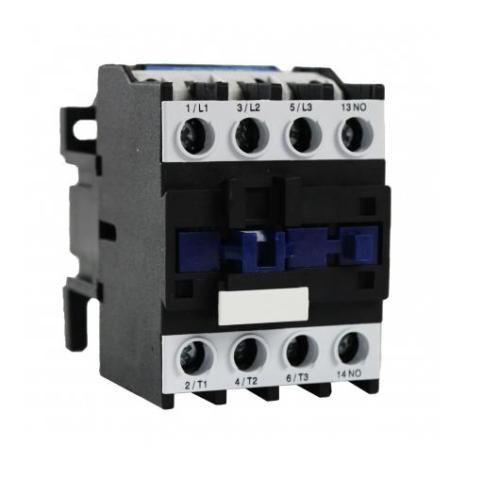

Пускатель ПМЛ-3212 32А реверсивный 1НО

Пускатель магнитный ПМЛ-3212 - это реверсивный электромагнитный контактор 3-й величины, предназначенный для дистанционного пуска, остановки и реверсирования трехфазных асинхронных электродвигателей с короткозамкнутым ротором в сетях переменного тока напряжением до 660 В частотой 50/60 Гц.

Изделие рассчитано на номинальный ток 32 А (категория АС-3) и коммутацию электродвигателей мощностью до 15 кВт при напряжении 380-400В. Данная модификация выполнена в открытом исполнении (IP20), имеет один замыкающий (нормально открытый) вспомогательный контакт (1НО), не оснащена тепловым реле и поставляется с креплением на DIN-рейку.

Ключевая особенность ПМЛ-3212 - реверсивное исполнение, представляющее собой два контактора, смонтированных и сблокированных в одном корпусе с механической блокировкой, исключающей одновременное включение обоих аппаратов и предотвращающей короткое замыкание при реверсе. Климатическое исполнение УХЛ4 позволяет эксплуатировать пускатель при температурах до -60°C. Пускатель является аналогом моделей ПМ 12-040212, ПМА-3222.

Основные технические характеристики ПМЛ-3212 32А

• Производство: Россия, г. Челябинск
• Производитель: ООО Завод "Электроконтактор"
• Номинальное рабочее напряжение Ue:  380В
• Частота: 50Гц
• Номинальное напряжение по изоляции Ui: 690В
• Номинальное импульсное выдерживаемое напряжение Uimp: 4кВ
• Степень загрязнения: 3 ГОСТ IEC 60947-1
• Коммутационная среда: воздух.
• Число полюсов: 3
• Группа механического исполнения в части стойкости к механическим ВВФ при эксплуатации: М7 ГОСТ 30631-99
• Требования к окружающей̆ среде: среда, окружающая пускатели и контакторы не должна содержать газы, жидкости и пыль в концентрациях, нарушающих работу пускателя и контактора и разрушающих металлы и изоляцию.
• Способ крепления: винтовой,  DIN рейка
• Номинальный ток Ie (АС-3, 400В): 32А
• Макс. мощность двигателя (АС-3, 380-400В): 15 кВт
• Количество главных контактов: 6 (3 замыкающих на каждый контактор)
• Количество вспомогательных контактов: 1 замыкающий (1НО)
• Степень защиты: IP20
• Напряжение катушки: 12В, 24В, 110В, 220В, 380В
• Климатическое исполнение: УХЛ4 (от -60°C)
• Механическая износостойкость: 16 млн циклов

Области применения

Пускатель ПМЛ-3212 32А широко используется для управления электродвигателями мощностью до 15 кВт в реверсивных схемах:

• Крановое и лифтовое оборудование: Управление механизмами подъема и передвижения (тельферы, краны, лифты)
• Насосное оборудование: Управление реверсивными насосными установками
• Вентиляционные системы: Управление реверсивными вентиляторами
• Станкостроение: Управление реверсивными электроприводами станков
• Конвейерное оборудование: Изменение направления движения конвейеров
• Системы автоматизации: Управление исполнительными механизмами с реверсом
• Судовое оборудование: Корабельные электрические установки (судовое исполнение)

Примечание: Пускатели серии ПМЛ-3212 могут использоваться как комплектующие изделия в схемах управления электроприводами в стационарных установках

Преимущества ПМЛ-3212 32А

1. Реверсивное исполнение - два контактора с механической блокировкой в одном корпусе для изменения направления вращения двигателя
2. Встроенное тепловое реле - защита двигателя от перегрузок и обрыва фаз без установки дополнительного оборудования
3. Оптимальная мощность - управление двигателями до 15 кВт при 380-400В
4. Климатическая устойчивость - исполнение УХЛ4 для работы при температурах до -60°C
5. Высокая износостойкость - механическая износостойкость 16 млн циклов
6. Совместимость с ОПН - возможность работы с микропроцессорной техникой
7. Российское производство - соответствие отечественным стандартам
