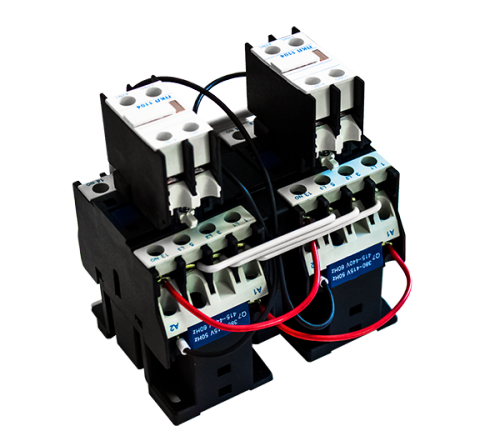

Пускатель ПМЛ-3500

Пускатель ПМЛ-3500

Производимые на Заводе Электроконтактор пускатели серии ПМЛ 3500 – это пускатели открытого типа, реверсивные, без реле РТЛ, без оболочки, рассчитаны на 40А, с напряжением катушки 24в, 36в, 40в, 48в, 110в, 127в, 220в, 230в, 240в, 380в, 400в, 415в, 500в, 660в.

Если пускатель модифицирован тепловыми реле РТЛ, то может осуществляться защита электромотора от скачков энергии, от перегрузок и от токов, которые возникают прим обрыве фазы.

Это пускатель 3-го габарита на 40А. Никаких лишних проводов, никаких точек отказа - только чистая и надёжная коммутация.

Подходит для трёхфазных двигателей мощностью до 18,5 кВт при 380 В. Идеален для насосов, вентиляторов, компрессоров и конвейеров, где автоматика «снаружи», а пускатель - надёжный исполнитель.

Технические характеристики:

• Производство: Россия, г. Челябинск
• Производитель: ООО Завод "Электроконтактор"
• Номинальное рабочее напряжение Ue:  380В
• Частота: 50Гц, Гост - 29322
• Номинальное напряжение по изоляции Ui: 690В
• Номинальное импульсное выдерживаемое напряжение Uimp: 4кВ
• Степень загрязнения: 3 ГОСТ IEC 60947-1
• Коммутационная среда: воздух.
• Число полюсов: 3
• Группа механического исполнения в части стойкости к механическим ВВФ при эксплуатации: М7 ГОСТ 30631-99
• Требования к окружающей̆ среде: среда, окружающая пускатели и контакторы не должна содержать газы, жидкости и пыль в концентрациях, нарушающих работу пускателя и контактора и разрушающих металлы и изоляцию.
• Способ крепления: винтовой,  DIN рейка
• Номинальный ток главной цепи: 40 А (при 380 В, категория применения АС-3)
• Вспомогательные контакты: отсутствуют (0НО + 0НЗ)
• Механическая износостойкость: 1 000 000 циклов
• Коммутационная износостойкость (АС-3): 300 000 циклов
• Степень защиты: IP54 (пылезащита + защита от брызг)
• Климатическое исполнение: УХЛ4 по ГОСТ 15150 (–40 °C…+40 °C)

.Преимущества ПМЛ-3500 от «Электроконтактора»:

• Максимальная надёжность - меньше контактов = меньше точек отказа.
• Компактность - занимает минимум места на DIN-рейке, особенно при массовой установке.
• Экономия - не переплачивайте за функции, которые не используете (до 15% дешевле аналогов с контактами).
• Идеален для ПЛК-систем - все сигналы берёт контроллер, пускатель только коммутирует силу.
• Усиленные главные контакты - выдерживают пусковые токи двигателей до 18,5 кВт без оплавления.
• В наличии на складе - отгрузка в день заказа, даже в отдалённые регионы РФ.

Области применения:

• Насосные станции с управлением через поплавковый датчик или контроллер уровня
• Приточно-вытяжная вентиляция с таймером или датчиком давления
• Компрессорные установки с автоматикой давления
• Конвейерные линии с управлением от ПЛК
• Системы орошения и полива с погодной автоматикой
• Холодильные и морозильные камеры с терморегуляторами
• Крановое оборудование - как часть реверсивного комплекта (в паре с вторым пускателем)

Конструкция ПМЛ 3500:

• Якорь с сердечником;
• Траверса;
• Мостики основных и доп-х электроконтактов;
• Катушка втягивающая;
• Якорь магнитный;

Во время подачи тока на катушку, якорь прижимается к катушке. В это время закрытые электроконтакты размыкаются, а открытые – смыкаются.

При отключении пускателя происходит смыкание закрытых и размыкание открытых   электроконтактов.

Все производимые на нашем заводе устройства имеют высокое качество сборки и длительный срок эксплуатации.

Чтобы пускатель исправно и долго работал  без замены, очень важно соблюдать некоторые условия по эксплуатации:

• Высота над морем не выше 2 км;
• Температура не выше 50С и не ниже -40С;
• Относительная влажность  при +35С до 100%;
