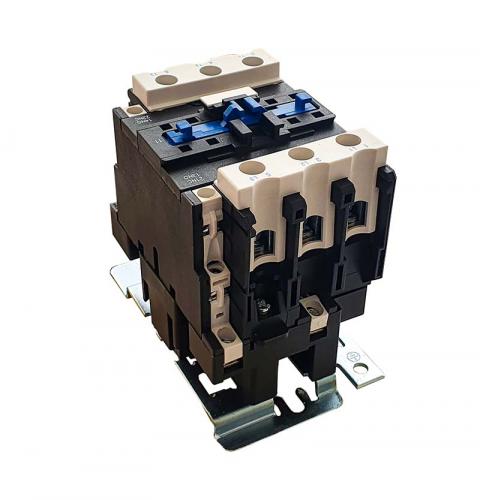

Пускатель ПМЛ 4101 50А

Пускатель ПМЛ-4101 50А 1з+1р УХЛ4

Пускатель магнитный ПМЛ-4101 50А - это нереверсивный электромагнитный контактор (пускатель) 4-й величины, предназначенный для дистанционного пуска и остановки трехфазных асинхронных электродвигателей с короткозамкнутым ротором в сетях переменного тока напряжением до 660 В частотой 50 и 60 Гц.

Изделие рассчитано на номинальный ток 50 А (категория АС-3) и коммутацию электродвигателей мощностью 22 кВт при напряжении 380В. Модель выполнена в открытом исполнении (IP00/IP20) для монтажа в шкафы управления и распределительные устройства, оснащена встроенными вспомогательными контактами 1 замыкающий + 1 размыкающий (1НО+1НЗ) , не имеет встроенного теплового реле и поставляется с универсальным креплением - как на DIN-рейку, так и винтами на монтажную плату.

Ключевая особенность ПМЛ-4101 - расширенный набор вспомогательных контактов, позволяющий реализовывать схемы с самоподхватом и электрической блокировкой без установки дополнительных контактных приставок. Климатическое исполнение УХЛ4 обеспечивает работоспособность при температурах до -60°C.

Основные технические характеристики ПМЛ-4101 50А

• Производство: Россия, г. Челябинск
• Производитель: ООО Завод "Электроконтактор"
• Номинальное рабочее напряжение Ue:  380В
• Частота: 50Гц
• Номинальное напряжение по изоляции Ui: 690В
• Номинальное импульсное выдерживаемое напряжение Uimp: 4кВ
• Степень загрязнения: 3 ГОСТ IEC 60947-1
• Коммутационная среда: воздух.
• Число полюсов: 3
• Группа механического исполнения в части стойкости к механическим ВВФ при эксплуатации: М7 ГОСТ 30631-99
• Требования к окружающей̆ среде: среда, окружающая пускатели и контакторы не должна содержать газы, жидкости и пыль в концентрациях, нарушающих работу пускателя и контактора и разрушающих металлы и изоляцию.
• Способ крепления: винтовой,  DIN рейка
• Номинальный ток Ie (АС-3, 400В): 50А
• Макс. мощность двигателя (АС-3, 220В): 18,5 кВт
• Макс. мощность двигателя (АС-3, 380-400В): 22 кВт
• Макс. мощность двигателя (АС-3, 660В): 30 кВт
• Количество главных контактов: 3 замыкающих (3НО)
• Количество вспомогательных контактов: 1 замыкающий + 1 размыкающий (1НО+1НЗ)
• Степень защиты: IP00/IP20
• Климатическое исполнение: УХЛ4 (от -60°C до +40°C)

Области применения

Пускатель ПМЛ-4101 50А широко используется для управления электродвигателями мощностью до 22 кВт в различных отраслях промышленности и гражданского строительства :

• Крановое и лифтовое оборудование - Управление механизмами подъема и передвижения
• Насосное оборудование - Управление насосами водоснабжения, водоотведения, повысительными установками
• Вентиляционные системы - Управление приточными и вытяжными установками, системами дымоудаления
• Станкостроение - Управление токарными, фрезерными, сверлильными станками
• Компрессорное оборудование - Управление поршневыми и винтовыми компрессорами
• Конвейерное оборудование - Управление приводными станциями конвейеров и транспортеров
• Системы автоматизации - Управление исполнительными механизмами, системы АВР
• Установки компенсации реактивной мощности (УКРМ) - Коммутация конденсаторных батарей

Допустимые условия эксплуатации

• Температура окружающего воздуха (УХЛ4) от -60°C до +40°C
• Кратковременное повышение до +55°C (со снижением тока на 10%)
• Относительная влажность до 80% при +25°C (без конденсации)
• Высота над уровнем моря не более 2000 м
• Степень загрязнения окружающей среды 3
• Группа условий эксплуатации М7 по ГОСТ 17516.1-90
• Степень защиты IP00/IP20 монтаж в закрытые шкафы и панели
• Рабочее положение вертикальное, допускается отклонение до 15°
