Сертификат: ПускателиПускатель ПМЛ-3530 40А
Пускатели электромагнитные ПМЛ завода Электроконтактор используются для удаленного запуска/остановки 3фазных электромоторов.
При наличии у пускателя защитных трехполюсных реле РТЛ, то он может выполнять функцию по защите электромотора от перегрузок сети, от токов, образованных от обрыва фазы и от скачков электроэнергии.

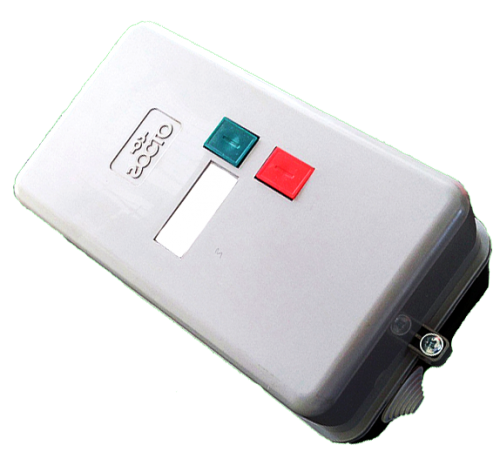

Пускатель ПМЛ-3530 - это электромагнитный пускатель третьей величины, предназначенный для дистанционного пуска, остановки и защиты трехфазных асинхронных электродвигателей с короткозамкнутым ротором. Изделие относится к серии ПМЛ (Пускатель Магнитный Линейный), широко применяемой в промышленности для управления крановым, насосным, вентиляционным и другим оборудованием .
Основное отличие модели ПМЛ-3530 от ПМЛ-3520 заключается в реверсивном исполнении (цифра «3» в третьей позиции указывает на наличие механизма реверса), что позволяет изменять направление вращения двигателя без дополнительных коммутационных аппаратов.
Технические характеристики ПМЛ 3530:
- Производство: Россия, г. Челябинск
- Производитель: ООО Завод "Электроконтактор"
- Номинальное рабочее напряжение Ue: 380В
- Частота: 50Гц, Гост - 29322
- Номинальное напряжение по изоляции Ui: 690В
- Номинальное импульсное выдерживаемое напряжение Uimp: 4кВ
- Степень загрязнения: 3 ГОСТ IEC 60947-1
- Коммутационная среда: воздух.
- Число полюсов: 3
- Группа механического исполнения в части стойкости к механическим ВВФ при эксплуатации: М7 ГОСТ 30631-99
- Требования к окружающей̆ среде: среда, окружающая пускатели и контакторы не должна содержать газы, жидкости и пыль в концентрациях, нарушающих работу пускателя и контактора и разрушающих металлы и изоляцию.
- Способ крепления: винтовой, DIN рейка
- Ток номинальный: 40А
- Катушка: 24В, 36В, 42В, 110В, 220В, 380В, 50-60Гц
- Категория размещения: УЗ
- Степень защиты: IP54
Структура условного обозначенияПМЛ 3530:
ПМЛ – Х1Х2Х3Х4 – А Х5
• ПМЛ – тип пускателя
• ГОСТО – марка пускателя
• Х1 – ток пускателя
• Х2 – исполнение по наличию/отсутствию реле РТЛ
• Х3 – исполнение по степени защиты
• Х4 – исполнение по кол-ву контактов
• А – индекс
• Х5 – категория размещения
Области применения
- Крановое оборудование (механизмы подъема и передвижения с реверсивным управлением)
- Конвейерные линии (изменение направления подачи материала)
- Насосные станции (управление резервными насосами с автоматическим реверсом)
- Станки и обрабатывающие центры
- Лифтовое и подъемно-транспортное оборудование
- Вентиляционные системы с реверсивным режимом работы
Порядок работы:
- После замыкания цепи питания катушки управления, намагничивается сердечник и происходит втягивание якоря электромагнитной системы пускателя и контактора, который при этом замыкает главные и вспомогательные контакты.
- Цепь замыкается, и электрический ток начинает протекать через подключенную нагрузку.
- При размыкании цепи питания катушки управления пускателя и контактора, возвратная пружина возвращает якорь на место - главные и вспомогательные контакты размыкаются.
Условия эксплуатации и обслуживания
- Температура окружающего воздуха от -40°C до +40°C (У3)
- Относительная влажность 95% при 25°C (без конденсации)
- Высота над уровнем моря не более 2000 м
- Вибрация до 5g (10-55 Гц)
- Рабочее положение вертикальное (отклонение не более 5°)
Регламент обслуживания:
- Периодичность: 1 раз в 6 месяцев
- Проверка: затяжка винтовых соединений (момент 2,5-3 Н·м)
- Зачистка контактов: при наличии нагара (мелкозернистой шкуркой)
- Проверка теплового реле: имитация перегрузки (раз в 12 месяцев)
Меры безопасности
- Все операции по осмотру и устранению неисправностей производите только при отсутствии напряжения в главной цепи и цепи управления.
- Монтаж пускателя и контактора должен быть выполнен с обязательным обеспечением необходимого уровня защиты от прямого или косвенного воздействия электрического тока – не менее Класс 1 по способам защиты, ГОСТ Р 58698-2019.
- Расстояние от металлических заземленных частей до открытых контактных зажимов пускателя и контактора должно быть не менее 15мм, до других частей пускателя и контактора (кроме плоскости крепления) не менее 5мм.
Завод «Электроконтактор» осуществляет поставку пускателей ПМЛ-3530 всех исполнений (IP00, IP40, IP54) с катушками на любые напряжения. Возможно изготовление нестандартных исполнений под заказ.
Для получения актуальной информации о ценах и сроках поставки обращайтесь к менеджерам отдела продаж: +7 (351) 2-777-444
