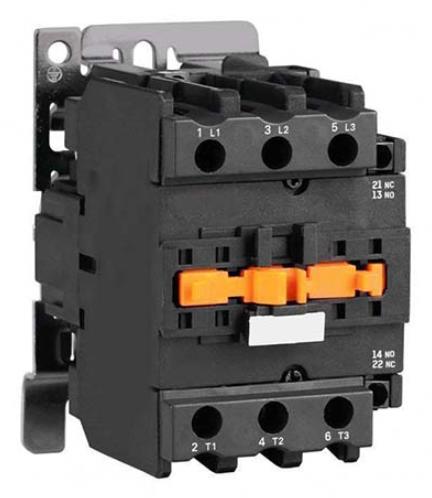

Пускатель ПМЛ-4200 65А

Пускатель ПМЛ-4200 65А 30кВт 1з+1р УХЛ4

Пускатель магнитный ПМЛ-4200 65А - это нереверсивный электромагнитный контактор (пускатель) 4-й величины, оснащенный встроенным тепловым реле. Изделие предназначено для дистанционного пуска и остановки трехфазных асинхронных электродвигателей с короткозамкнутым ротором в сетях переменного тока напряжением до 660 В частотой 50/60 Гц, а также для их защиты от перегрузок недопустимой продолжительности и от токов, возникающих при обрыве одной из фаз.

Изделие рассчитано на номинальный ток 65 А (категория АС-3) и коммутацию электродвигателей мощностью 30 кВт при напряжении 380В. Модель выполнена в открытом исполнении (IP00/IP20) для монтажа в шкафы управления и распределительные устройства, оснащена встроенными вспомогательными контактами 1 замыкающий + 1 размыкающий (1НО+1НЗ).

Ключевая особенность ПМЛ-4200 - наличие встроенного теплового реле, что обеспечивает полную защиту электродвигателя от перегрузок и обрыва фаз без необходимости установки дополнительного оборудования. Универсальное крепление позволяет монтировать пускатель как на DIN-рейку, так и с помощью болтов.

Основные технические характеристики ПМЛ-4200 65А

• Производство: Россия, г. Челябинск
• Производитель: ООО Завод "Электроконтактор"
• Номинальное рабочее напряжение Ue:  380В
• Частота: 50Гц, Гост - 29322
• Номинальное напряжение по изоляции Ui: 690В
• Номинальное импульсное выдерживаемое напряжение Uimp: 4кВ
• Степень загрязнения: 3 ГОСТ IEC 60947-1
• Коммутационная среда: воздух.
• Число полюсов: 3
• Группа механического исполнения в части стойкости к механическим ВВФ при эксплуатации: М7 ГОСТ 30631-99
• Требования к окружающей̆ среде: среда, окружающая пускатели и контакторы не должна содержать газы, жидкости и пыль в концентрациях, нарушающих работу пускателя и контактора и разрушающих металлы и изоляцию.
• Способ крепления: винтовой,  DIN рейка
• Номинальный ток Ie (АС-3, 400В): 65А
• Макс. мощность двигателя (АС-3, 380В): 30 кВт
• Номинальное напряжение изоляции Ui: 690 В
• Количество главных контактов: 3 замыкающих (3НО)
• Количество вспомогательных контактов: 1 замыкающий + 1 размыкающий (1НО+1НЗ)
• Степень защиты (базовое исполнение): IP00/IP20
• Климатическое исполнение: УХЛ4 (от -60°C до +40°C)
• Температура эксплуатации (верхний предел): до +55°C (со снижением тока)
• Относительная влажность: до 100% при +25°C

Допустимые условия эксплуатации

• Температура окружающего воздуха от -40°C до +55°C
• Климатическое исполнение УХЛ4 (нижний предел) до -60°C
• Относительная влажность до 100% при +25°C (без конденсации)
• Высота над уровнем моря не более 2000 м
• Высота до 4300 м допустима со снижением тока на 10%
• Степень защиты IP00/IP20 — монтаж в закрытые шкафы
• Группа механического исполнения М4, М7, М8 по ГОСТ
• Сейсмостойкость до 9 баллов по MSK-64
• Рабочее положение вертикальное, допускается отклонение до 20°

Области применения

Пускатель ПМЛ-4200 65А широко используется для управления электродвигателями мощностью до 30 кВт в различных отраслях промышленности и гражданского строительства:

• Крановое и лифтовое оборудование - Управление механизмами подъема и передвижения
• Насосное оборудование - Управление насосами водоснабжения, водоотведения, повысительными установками
• Вентиляционные системы - Управление приточными и вытяжными установками, системами дымоудаления
• Станкостроение - Управление токарными, фрезерными, сверлильными станками
• Компрессорное оборудование - Управление промышленными компрессорами
• Конвейерное оборудование - Управление приводными станциями конвейеров
• Системы автоматизации - Управление исполнительными механизмами, системы АВР
• Осветительные сети - Коммутация осветительных установок
• Тепловое оборудование - Тепловые завесы, пушки, печи

Преимущества ПМЛ-4200 65А 1з+1р УХЛ4

• Встроенное тепловое реле - защита двигателя от перегрузок и обрыва фаз без дополнительного оборудования
• Расширенная коммутация 1з+1р - для реализации схем с электрической блокировкой и сигнализацией без дополнительных приставок
• Оптимальная мощность - управление двигателями до 30 кВт при 380/400В
• Универсальный монтаж - DIN-рейка 35 мм или винтовое крепление на панель
• Климатическая устойчивость УХЛ4 - работа при температурах до -60°C
• Сейсмостойкость - выдерживает землетрясения до 9 баллов
• Широкий диапазон рабочих температур - от -60°C до +55°C
• Нулевая защита - исключает самопроизвольный запуск при восстановлении напряжения
• Возможность работы на высоте до 4300м - со снижением тока на 10%
• Совместимость с микропроцессорной техникой - возможность установки ограничителей перенапряжения ОПН
• Российское производство - продукция ООО Завод "Электроконтактор"
