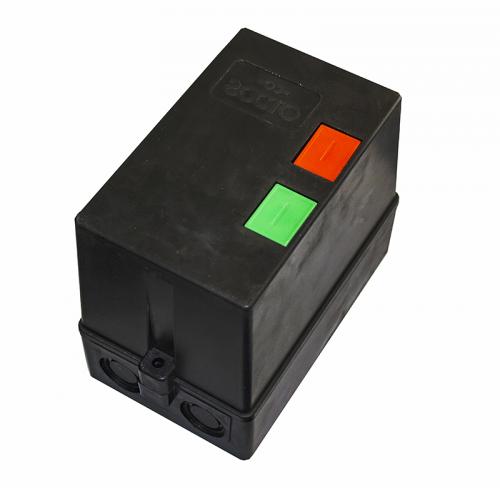

Пускатель ПМЛ-1140

Пускатель ПМЛ 1140 220AC 9А УХЛ3

Представляет собой пускатель в закрытом корпусе, без кнопок, применяется для коммутации в различных схемах, а также для управления двигателем.

Структура условного обохначения читается следующим образом:

ПМЛ Х1- Х2 -Х3 -Х4

Х1 - условное обозначение номинального тока

Х2-  исполнение и комплектация пускателей, контакторов по назначению и наличию теплового реле

Х3 - исполнение пускателей, контакторов по степени защиты**и наличию кнопок

Х4 - исполнение пускателей, контакторов по числу и исполнению контактов для вторичных цепей, номинальным током не более 10А

Ниже приведена схема применяемая в пускателях ПМЛ 1140:

Основные технические характеристики:

• Производство: Россия, г. Челябинск
• Производитель: ООО Завод "Электроконтактор"
• Номинальное рабочее напряжение Ue: 380В…
• Частота: 50Гц, Гост - 29322
• Номинальное напряжение по изоляции Ui: 690В
• Номинальное импульсное выдерживаемое напряжение Uimp: 4кВ
• Степень загрязнения: 3 ГОСТ IEC 60947-1
• Коммутационная среда: воздух
• Число полюсов: 3
• Группа механического исполнения в части стойкости к механическим ВВФ при эксплуатации: М7 ГОСТ 30631-99
• Требования к окружающей̆ среде: среда, окружающая пускатели и контакторы не должна содержать газы, жидкости и пыль в концентрациях, нарушающих работу пускателя и контактора и разрушающих металлы и изоляцию.
• Способ крепления: винтовой,  DIN рейка
• Номинальный рабочий ток In, А: 9.
• Напряжение катушки управления, Uкат: 220В
• Коммутационная износостойкость: 1500000 циклов
• Исполнение по климату: УХЛ3
