Пускатель ПМЛ-5220

Пускатель ПМЛ-5220 100А IP54

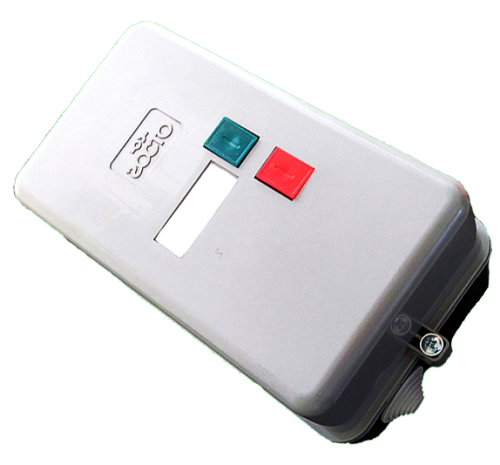

Пускатель ПМЛ-5220 - это нереверсивный электромагнитный пускатель пятой величины, выполненный в защитном металлическом корпусе со степенью защиты IP54 и оснащенный встроенным тепловым реле, а также кнопками управления «Пуск» и «Стоп» на крышке .

Изделие предназначено для дистанционного пуска и остановки трехфазных асинхронных электродвигателей с короткозамкнутым ротором, а также для их защиты от перегрузок недопустимой продолжительности и токов, возникающих при обрыве одной из фаз . Пускатель рассчитан на номинальный ток 100А и мощность двигателя до 45 кВт при напряжении 380В (категория АС-3) .

Ключевая особенность ПМЛ-5220 - это максимальная заводская готовность «под ключ». Пылевлагозащищенный корпус IP54, встроенное тепловое реле и кнопки «Пуск» и «Стоп» на крышке позволяют управлять двигателем и защищать его без выносного кнопочного поста и дополнительных защитных шкафов

Основные технические характеристики ПМЛ-5220 100А

• Производство: Россия, г. Челябинск
• Производитель: ООО Завод "Электроконтактор"
• Номинальное рабочее напряжение Ue:  380В
• Частота: 50Гц, Гост - 29322
• Номинальное напряжение по изоляции Ui: 690В
• Номинальное импульсное выдерживаемое напряжение Uimp: 4кВ
• Степень загрязнения: 3 ГОСТ IEC 60947-1
• Коммутационная среда: воздух.
• Число полюсов: 3
• Группа механического исполнения в части стойкости к механическим ВВФ при эксплуатации: М7 ГОСТ 30631-99
• Требования к окружающей̆ среде: среда, окружающая пускатели и контакторы не должна содержать газы, жидкости и пыль в концентрациях, нарушающих работу пускателя и контактора и разрушающих металлы и изоляцию.
• Способ крепления: винтовой,  DIN рейка
• Ток номинальный: 100А
• Категория применения: АС-3
• Количество главных контактов: 3 замыкающих (3НО)
• Количество вспомогательных контактов: 1 замыкающий + 1 размыкающий (1НО+1НЗ)
• Частота включений, вкл/час: не более 3600
• Степень защиты: IP54
• Климатическое исполнение: У3, УХЛ3
• Диапазон рабочих температур: °C -40…+40

Области применения

Пускатель ПМЛ-5220 100А применяется в стационарных установках для управления электродвигателями мощностью до 45 кВт :

• Крановое оборудование - механизмы подъема и передвижения (мостовые и козловые краны)
• Насосные станции - управление мощными насосами в системах водоснабжения и водоотведения
• Вентиляционные системы - промышленная вентиляция на крупных предприятиях
• Компрессорное оборудование - управление промышленными компрессорами
• Конвейерные линии - управление приводными станциями мощных конвейеров
• Станки и обрабатывающие центры - тяжелое металлообрабатывающее оборудование
• Системы автоматического ввода резерва (АВР) - переключение между вводами
• Наружное оборудование - IP54 позволяет устанавливать пускатель вне помещений

Принцип действия

Во время подачи на катушку номинального напряжения, она начинает втягивать сердечник, замыкая тем самым группу контактов. Контакты размыкаются, когда напряжение опускается ниже порогового уровня.

Условия эксплуатации и обслуживания

• Температура окружающего воздуха от -40°C до +40°C
• Относительная влажность 80% при +25°C (без конденсации)
• Высота над уровнем моря не более 2000 м
• Степень защиты IP54 пылевлагозащищенное исполнение для установки вне шкафов
• Степень загрязнения 3
• Группа условий эксплуатации М7
• Рабочее положение вертикальное, допускается отклонение до 20°

Регламент обслуживания:

• Периодичность: 1 раз в 6 месяцев (при нормальных условиях эксплуатации)
• Визуальный осмотр: отсутствие повреждений изоляции, коррозии, следов перегрева, целостность корпуса и уплотнений
• Проверка затяжки винтовых соединений: силовые клеммы - момент затяжки согласно паспорту
• Очистка: удаление пыли и грязи с поверхности корпуса
• Проверка теплового реле: имитация перегрузки (раз в 12 месяцев)
• Проверка кнопок управления: убедиться в отсутствии залипания
• Контакты: при нормальной эксплуатации чистка контактов не требуется — любое удаление приработавшегося материала сокращает износостойкость
• Проверка изоляции: сопротивление не менее 20 МОм (в холодном состоянии)

Преимущества пускателя ПМЛ 5220

• Компактный;
• Возможно создание реверсивного исполнения;
• Легко проводить ревизию и профилактику без отсоединения проводников;

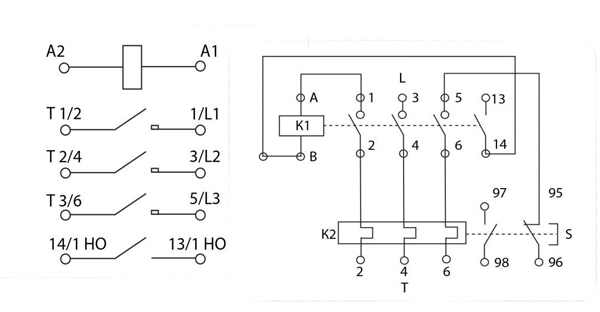

Схемы подключения нереверсивных пускателей ПМЛ без теплового реле и с тепловым реле и кнопкой соответственно:
