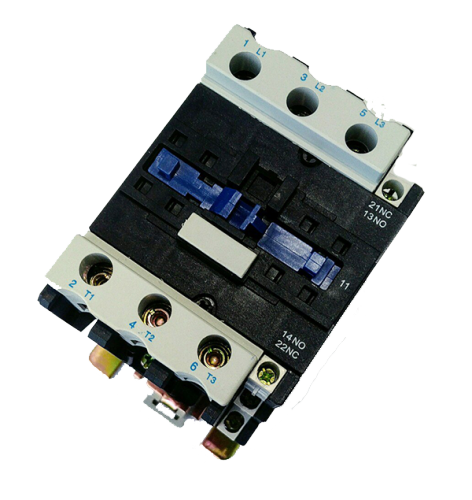

Пускатель ПМЛ-4160 65А

Пускатель ПМЛ-4160 65А

Пускатель ПМЛ-4160 - это нереверсивный электромагнитный пускатель четвертой величины, предназначенный для дистанционного пуска и остановки трехфазных асинхронных электродвигателей с короткозамкнутым ротором . Изделие рассчитано на номинальный ток 65А и напряжение до 660В переменного тока частотой 50 и 60 Гц .

Пускатель выполнен в корпусе из термостойкой пластмассы со степенью защиты IP20.  Модель не имеет встроенного теплового реле, что позволяет гибко комплектовать устройство необходимыми элементами защиты.

Ключевая особенность ПМЛ-4160 - Универсальное крепление позволяет монтировать пускатель как на DIN-рейку (35 мм), так и на монтажную панель винтами

Возможности ПМЛ 4160:

Наш пускатель выходит в базе без приставок, что заметно понижает его отпускную цену. А все сверхштатные приставки, ограничители ОПН легко доустановить в ходе работы устройства.

Основные технические характеристики ПМЛ-4160 65А

• Производство: Россия, г. Челябинск
• Производитель: ООО Завод "Электроконтактор"
• Номинальное рабочее напряжение Ue:  380В
• Частота: 50Гц, Гост - 29322
• Номинальное напряжение по изоляции Ui: 690В
• Номинальное импульсное выдерживаемое напряжение Uimp: 4кВ
• Степень загрязнения: 3 ГОСТ IEC 60947-1
• Коммутационная среда: воздух.
• Число полюсов: 3
• Группа механического исполнения в части стойкости к механическим ВВФ при эксплуатации: М7 ГОСТ 30631-99
• Требования к окружающей̆ среде: среда, окружающая пускатели и контакторы не должна содержать газы, жидкости и пыль в концентрациях, нарушающих работу пускателя и контактора и разрушающих металлы и изоляцию.
• Способ крепления: винтовой,  DIN рейка
• Ток: In, 65А
• Степень защиты: IP20
• Напряжение: 660В/380В
• Износостойкость: 0,3 млн циклов
• Категория размещения: УХЛ4
• Долговечный
• Очень прочный
• Минимальная трудозатрата при установке
• Возможность доустановить дополняющих блоков
• Большая коммутируемая способность
• Отвечает международным и отечественным стандартам

Области применения

Пускатель ПМЛ-4160 65А применяется в стационарных установках для управления электродвигателями мощностью до 30 кВт и другими нагрузками :

• Крановое и лифтовое оборудование - управление грузоподъемными механизмами (лифты, краны, тельферы)
• Насосные станции - управление насосами в системах водоснабжения и водоотведения
• Вентиляционные системы - промышленная и общеобменная вентиляция
• Конвейерные линии и транспортеры - управление приводными станциями конвейеров
• Станки и обрабатывающие центры - металлообрабатывающее и деревообрабатывающее оборудование
• Компрессорное оборудование - управление компрессорами
• Системы автоматического ввода резерва (АВР) - переключение между вводами
• Тепловые пушки и системы отопления - сезонное оборудование
• Осветительные сети - коммутация освещения промышленных объектов

Меры безопасности:.

• Все операции по осмотру и устранению неисправностей производите только при отсутствии напряжения в главной цепи и цепи управления.
• Монтаж пускателя и контактора должен быть выполнен с обязательным обеспечением необходимого уровня защиты от прямого или косвенного воздействия электрического тока – не менее Класс 1 по способам защиты, ГОСТ Р 58698-2019.
• Расстояние от металлических заземленных частей до открытых контактных зажимов пускателя и контактора должно быть не менее 15мм, до других частей пускателя и контактора (кроме плоскости крепления) не менее 5мм.

Порядок работы:

• После замыкания цепи питания катушки управления, намагничивается сердечник и происходит втягивание якоря электромагнитной системы пускателя и контактора, который при этом замыкает главные и вспомогательные контакты.
• Цепь замыкается, и электрический ток начинает протекать через подключенную нагрузку.
• При размыкании цепи питания катушки управления пускателя и контактора, возвратная пружина возвращает якорь на место - главные и вспомогательные контакты размыкаются.

Условия эксплуатации и обслуживания

• Температура окружающего воздуха от -40°C до +50°C
• Относительная влажность 80% при +25°C (без конденсации)
• Высота над уровнем моря не более 2000 м
• Степень защиты IP20 — для монтажа в шкафы и панели
• Рабочее положение вертикальное
• Климатическое исполнение УХЛ4 (категория 4)

Регламент обслуживания:

• Периодичность: 1 раз в 6 месяцев (при нормальных условиях эксплуатации)
• Визуальный осмотр: отсутствие повреждений изоляции, коррозии, следов перегрева
• Проверка затяжки винтовых соединений: силовые клеммы - момент затяжки согласно паспорту
• Очистка: удаление пыли и грязи с поверхности пускателя
• Контакты: при нормальной эксплуатации чистка контактов не требуется - любое удаление приработавшегося материала сокращает износостойкость

Преимущества ПМЛ-4160 65А

1. Универсальность монтажа - возможность установки как на DIN-рейку, так и на монтажную панель
2. Высокая коммутационная способность - номинальный ток 65А позволяет управлять двигателями мощностью до 30 кВт при 380В
3. Широкий выбор напряжений катушки - от 24В до 440В переменного тока
4. Высокая износостойкость - механическая износостойкость до 10 млн циклов (исполнение Б)
5. Нулевая защита - исключает самопроизвольный запуск при восстановлении напряжения
6. Надежная контактная группа - контакты на основе серебра с малым переходным сопротивлением
7. Климатическая устойчивость - исполнение УХЛ4 для работы при температурах до -60°C
8. Компактные габариты - для удобства монтажа в ограниченном пространстве
9. Подключение алюминиевых проводников - возможность коммутации как медными, так и алюминиевыми проводами
10. Ремонтопригодность - возможность замены контактов и катушек

Завод «Электроконтактор» осуществляет поставку пускателей ПМЛ-4160 всех исполнений (напряжения катушки от 24В до 440В, исполнения по износостойкости А/Б/В, различные климатические исполнения). Возможно изготовление нестандартных исполнений под заказ.

Для получения актуальной информации о ценах и сроках поставки обращайтесь к менеджерам отдела продаж: +7 (351) 2-777-444
