Пускатель ПМЛ-3110

Пускатель ПМЛ-3110

Завод «Электроконтактор» представляет магнитный пускатель ПМЛ-3110 - компактное и надёжное решение для дистанционного пуска, остановки и защиты асинхронных электродвигателей переменного тока,.

Устройство предназначено для эксплуатации в составе распределительных щитов, шкафов управления и технологических линий в условиях повышенной влажности, вибраций и перепадов температур.

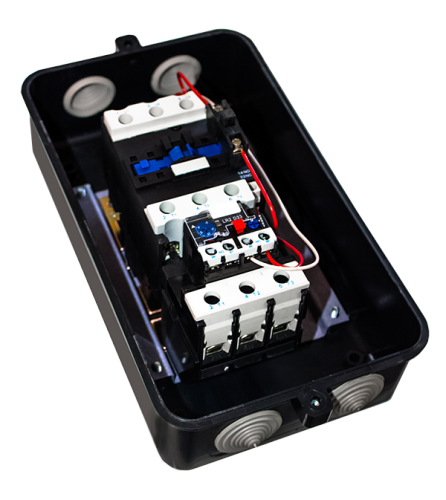

Пускатель ПМЛ 3110 производства Завода Электроконтактор – это пускатель без реле, не реверсивный, с оболочкой, рассчитанный на ток 40А.

Применение наших пускателей довольно широко – в основном это схемы управления электроприводами для включения/отключения электроцепей, а так же для удаленного запуска/остановки 3фазных электромоторов.

Если пускатель оснастить реле РТЛ, то контактор будет защищать электродвигатель от перегрузки и от токов, образованных обрывом фазы.

Конструкция ПМЛ 3110:

- Якорь с сердечником;
- Траверса;
- Катушка втягивающая;
- Мостики дополнительных и основных электроконтактов;
- Якорь магнитной системы;

Наш завод производит устройства, отличающиеся длительным сроком эксплуатации, высоким качеством сборки.

Основные технические характеристики:

• Производство: Россия, г. Челябинск
• Производитель: ООО Завод "Электроконтактор"
• Номинальное рабочее напряжение Ue:  380В
• Частота: 50Гц, Гост - 29322
• Номинальное напряжение по изоляции Ui: 690В
• Номинальное импульсное выдерживаемое напряжение Uimp: 4кВ
• Степень загрязнения: 3 ГОСТ IEC 60947-1
• Коммутационная среда: воздух.
• Число полюсов: 3
• Группа механического исполнения в части стойкости к механическим ВВФ при эксплуатации: М7 ГОСТ 30631-99
• Требования к окружающей̆ среде: среда, окружающая пускатели и контакторы не должна содержать газы, жидкости и пыль в концентрациях, нарушающих работу пускателя и контактора и разрушающих металлы и изоляцию.
• Способ крепления: винтовой,  DIN рейка
• Тип устройства: Магнитный пускатель переменного тока
• Номинальный ток (Ie): 10 А
• Категория применения: AC-3 / AC-4
• Напряжение катушки управления: 220 В, 380 В (по заказу)
• Механическая износостойкость: До 10 000 000 циклов
• Электрическая износостойкость: До 1 000 000 циклов при переменном токе
• Степень защиты (IP): IP00 (IP20 в корпусе)
• Климатическое исполнение: У3 — от –40 °C до +40 °C

Назначение

Пускатель ПМЛ-3110 используется:

• Для управления электродвигателями мощностью до 5,5 кВт
• В системах вентиляции, кондиционирования и отопления
• На насосных станциях и компрессорах
• В шкафах управления кранами и лифтами
• В составе автоматизированных технологических линий

Обеспечивает:

• Безопасный запуск и остановка двигателя
• Защита от перегрузок (при использовании теплового реле)
• Стабильная работа в условиях Крайнего Севера и в промышленных зонах
• Совместимость с другими элементами системы управления

Преимущества:

1. Высокая коммутационная способность - выдерживает до 1 млн. электрических циклов
2. Надежная фиксация на DIN-рейке - устойчивость к вибрациям
3. Чёткое включение/выключение - минимизация дуги
4. Простота подключения - удобные зажимы для проводов
5. Долговечность - качественные материалы и строгий контроль на производстве

Сферы применения:

• Энергетика и ЖКХ
• Системы вентиляции и отопления
• Крановое и лифтовое оборудование
• Промышленные насосы и компрессоры
• Автоматизация производственных процессов

Условия эксплуатации:

1. Температура окружающей среды: От –40 °C до +40 °C (УХЛ4)
2. Высота над уровнем моря: До 2000 м (при 380 В — до 4300 м с понижением тока на 10%)
3. Среда: Не взрывоопасная, без агрессивных газов, паров и пыли в концентрациях, разрушающих изоляцию
4. Положение при монтаже: На вертикальной плоскости, выводами вверх (допускается отклонение ±30°)
5. Вибрация: Группа М7 по ГОСТ 30631 (частота 5–100 Гц, ускорение до 1g)

Техническое обслуживание:

Раз в месяц (и после каждого аварийного отключения) осматривайте при отключённом напряжении:

• контакты на оплавление и нагар,
• дугогасительную камеру на целостность пластин,
• зазор магнитопровода на чистоту (пыль вызывает заедание),
• затяжку всех винтов и клемм.

Проверка НЗ-контакта:

• В отпущенном состоянии - контакт замкнут (мультиметр показывает «0»).
• При втягивании якоря - контакт разомкнут (мультиметр показывает «бесконечность»).
• Если дребезг или неполное размыкание - замените контактную группу.

Проверка провала якоря — должен быть не менее 0,5 мм. Меньше — контакты подгорают быстрее.
