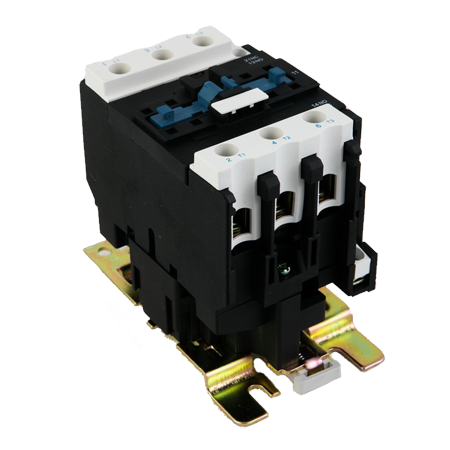

Пускатель ПМЛ-5100 380В

Пускатель ПМЛ-5100 380В 95А

Пускатель ПМЛ-5100 - это нереверсивный электромагнитный пускатель пятой величины, предназначенный для дистанционного пуска и остановки трехфазных асинхронных электродвигателей с короткозамкнутым ротором, а также для защиты цепей от токов перегрузки при использовании внешнего теплового реле .

Пускатель рассчитан на номинальный ток 95А и мощность двигателя до 45 кВт при напряжении 380В (категория АС-3). Модель выполнена в открытом исполнении (IP00) для монтажа в шкафы управления и распределительные устройства, оснащена вспомогательными контактами 1 замыкающий + 1 размыкающий (1НО+1НЗ).

Ключевая особенность ПМЛ-5100 — высокая коммутационная способность, позволяющая управлять мощными электродвигателями в стационарных установках. Универсальный способ монтажа позволяет устанавливать пускатель как на DIN-рейку (35 мм), так и на монтажную панель винтами.

Структура услового обозначения

ПМЛ- Х1Х2Х3Х4 Х5

ПМЛ - пускатель магнитный малогабаритный;
Х1 - величина, указывающая на номинальный ток, 95А;
Х2 - цифровые обозначения, указывающие на наличие реле, (без реле);
Х3 - цифровые обозначения, указываюбщие на степень защиты, IP00;
Х4 - цифровое обозначение, указывающее на наличие дополнительных контактов;
Х5 - клматическое исполнение;

Основные технические характеристики ПМЛ-5100 95А

• Производство: Россия, г. Челябинск
• Производитель: ООО Завод "Электроконтактор"
• Номинальное рабочее напряжение Ue:  380В
• Частота: 50Гц, Гост - 29322
• Номинальное напряжение по изоляции Ui: 690В
• Номинальное импульсное выдерживаемое напряжение Uimp: 4кВ
• Степень загрязнения: 3 ГОСТ IEC 60947-1
• Коммутационная среда: воздух.
• Число полюсов: 3
• Группа механического исполнения в части стойкости к механическим ВВФ при эксплуатации: М7 ГОСТ 30631-99
• Требования к окружающей̆ среде: среда, окружающая пускатели и контакторы не должна содержать газы, жидкости и пыль в концентрациях, нарушающих работу пускателя и контактора и разрушающих металлы и изоляцию.
• Способ крепления: винтовой,  DIN рейка
• Напряжение рабочее: 380В
• Малогабаритный
• Степень защиты: IP00
• Легок и малозатратен при монтаже
• Допустимый ток: In 95А
• Защищенные клеммы
• Очень долговечный
• Большая коммутируемая способность
• Огромный запас прочности
• Износостойкость: 0,8 млн циклов
• Отвечает зарубежным и отечественным стандартам

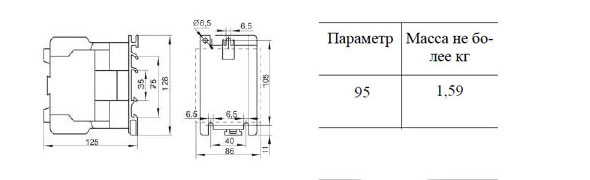

Габаритные, установочные размеры

Условия эксплуатации и обслуживания

• Температура окружающего воздуха от -40°C до +55°C
• Относительная влажность 80% при +25°C (без конденсации)
• Высота над уровнем моря не более 2000 м
• Степень защиты IP00 для монтажа в шкафы и панели
• Категория размещения УХЛ4
• Рабочее положение вертикальное

Меры безопасности

• Класс защиты IP00 - пускатель предназначен для установки в закрытые шкафы, панели и другие места, защищенные от попадания воды, пыли и посторонних предметов .
• Нулевая защита - при падении напряжения до 70% от номинала или его полном исчезновении контакты размыкаются, исключая самопроизвольный запуск двигателя при восстановлении напряжения.
• Заземление - корпус пускателя (при установке в металлический шкаф) должен быть заземлен.
• Отключение перед обслуживанием - перед выполнением любых работ необходимо обесточить пускатель со стороны питания и убедиться в отсутствии напряжения.
• Проверка напряжения катушки - перед подключением обязательно сверить паспортное напряжение катушки с напряжением источника управления.
• Тепловая защита - из-за отсутствия встроенного теплового реле обязательно использование внешних устройств защиты от перегрузки .
• Защищенные клеммы - клеммы закрыты защитным кожухом, предотвращающим случайное прикосновение

Преимущества ПМЛ-5100 95А

• Высокая коммутационная способность - номинальный ток 95А, мощность двигателя до 45 кВт при 380В
• Универсальность монтажа - возможность установки как на DIN-рейку, так и на монтажную панель винтами
• Встроенные вспомогательные контакты 1з+1р - для цепей самоподхвата, сигнализации и блокировки
• Широкий выбор напряжений катушки - от 110В до 660В переменного тока
• Нулевая защита - исключает самопроизвольный запуск при восстановлении напряжения
• Надежная контактная группа - контакты на основе серебра с малым переходным сопротивлением
• Защищенные клеммы - предотвращают случайное прикосновение
• Климатическая устойчивость - исполнение УХЛ4 для работы при температурах до -60°C
• Гибкость комплектации - возможность установки внешнего теплового реле под конкретную мощность двигателя

Почему покупать ПМЛ 5100 нужно у нас?

У нас самые демократичные цены, так как формируются от производителя. Но это не главное – главное, что наше оборудование имеет высокое качество сборки, надежность срабатывания и проходит тщательный контроль.

___________________________________________________________

Завод «Электроконтактор» осуществляет поставку пускателей ПМЛ-5100 всех исполнений (напряжения катушки от 110В до 660В, различные исполнения по вспомогательным контактам 1НО+1НЗ, 2НО+2НЗ, 3НО+3НЗ, климатические исполнения У3/УХЛ4). Возможно изготовление нестандартных исполнений под заказ .

Для получения актуальной информации о ценах и сроках поставки обращайтесь к менеджерам отдела продаж: +7 (351) 2-777-444

Данные по упаковке:

В коробке - 20шт

Объем - 0,02 м3

Вес брутто (коробка) -  26,6 кг

Вес нетто (коробка) -  25 кг
