Пускатель ПМЛ-4220

Пускатель ПМЛ-4220 63А IP54

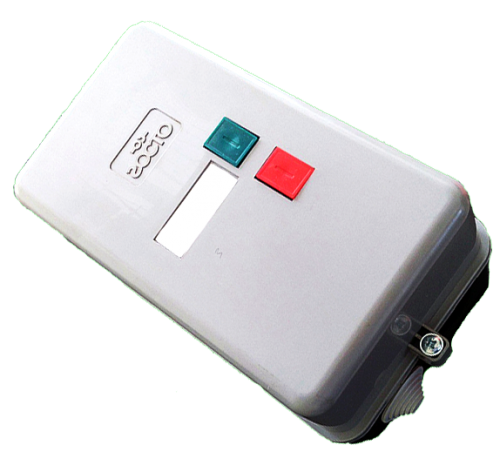

Пускатель ПМЛ-4220 - это нереверсивный электромагнитный пускатель четвертой величины, выполненный в защитном пылевлагозащищенном корпусе со степенью защиты IP54 и оснащенный встроенным тепловым реле серии РТЛ, а также кнопками управления «Пуск» и «Стоп» на крышке .

Изделие предназначено для дистанционного пуска, остановки и защиты трехфазных асинхронных электродвигателей с короткозамкнутым ротором от перегрузок недопустимой продолжительности и токов, возникающих при обрыве одной из фаз. Пускатель рассчитан на номинальный ток 63А и напряжение до 660 В переменного тока частотой 50 и 60 Гц .

Ключевая особенность ПМЛ-4220 - это максимальная заводская готовность «под ключ». Изделие имеет пылевлагозащищенный корпус IP54, встроенное тепловое реле и кнопки «Пуск» и «Стоп» на корпусе, что позволяет управлять двигателем непосредственно с места установки пускателя, без выносного кнопочного поста и дополнительных защитных шкафов

Основные технические характеристики ПМЛ-4220 63А

• Производство: Россия, г. Челябинск
• Производитель: ООО Завод "Электроконтактор"
• Номинальное рабочее напряжение Ue:  380В
• Частота: 50Гц, Гост - 29322
• Номинальное напряжение по изоляции Ui: 690В
• Номинальное импульсное выдерживаемое напряжение Uimp: 4кВ
• Степень загрязнения: 3 ГОСТ IEC 60947-1
• Коммутационная среда: воздух.
• Число полюсов: 3
• Группа механического исполнения в части стойкости к механическим ВВФ при эксплуатации: М7 ГОСТ 30631-99
• Требования к окружающей̆ среде: среда, окружающая пускатели и контакторы не должна содержать газы, жидкости и пыль в концентрациях, нарушающих работу пускателя и контактора и разрушающих металлы и изоляцию.
• Способ крепления: винтовой,  DIN рейка
• Номинальное напряжение: до 660В
• Ток главной цепи: 63А
• Категория размещения: УХЛ4 Б
• Питание катушки: 24В-380В
• Наличие защитного теплового реле
• Степень защиты: IP54
• Механическая износостойкость: 1 млн циклов
• Отсутствие реверса
• Коммутационная износостойкость: 1 млн циклов

Конструктивные особенности

1. Защитная оболочка IP54 - корпус из металла или поликарбоната обеспечивает защиту от пыли и водяных струй, что позволяет устанавливать пускатель вне электрических шкафов, непосредственно у оборудования
2. Кнопки «Пуск» и «Стоп» на корпусе - управление двигателем без выносного кнопочного поста
3. Встроенное тепловое реле РТЛ - обеспечивает полную защиту электродвигателя от перегрузок и обрыва фаз
4. Дугогасительная система - обеспечивает безопасное гашение дуги при коммутации индуктивных нагрузок
5. Нулевая защита - при падении напряжения до 70% от номинала или его полном исчезновении контакты размыкаются, и при восстановлении напряжения самопроизвольный запуск двигателя невозможен
6. Возможность установки дополнительных устройств - допускается установка одной дополнительной контактной приставки типа ПКЛ или пневмоприставки ПВЛ
7. Герметичные кабельные вводы - для подключения кабеля в корпусе имеются пластиковые кабельные вводы (сальники), не нарушающие степень защиты оболочки

Области применения

Пускатель ПМЛ-4220 63А применяется в стационарных установках для управления электродвигателями мощностью до 30 кВт :

• Насосные станции - управление насосами в системах водоснабжения и водоотведения
• Вентиляционные системы - промышленная и общеобменная вентиляция
• Конвейерные линии и транспортеры - управление приводными станциями конвейеров
• Станки и обрабатывающие центры - металлообрабатывающее и деревообрабатывающее оборудование
• Компрессорное оборудование - управление компрессорами
• Строительные площадки - управление строительным оборудованием (в исполнении IP65)
• Системы автоматического ввода резерва (АВР)
• Сельскохозяйственное оборудование - зерносушилки, элеваторы

Структурное обозначение ПМЛ 4220:

ПМЛ Х1 Х2 Х3 Х4

• Х1 – номинальный ток
• Х2 – наличие защитного реле
• Х3 – степень защиты
• Х4 – род тока цепи

Условия эксплуатации и обслуживания

• Температура окружающего воздуха от -40°C до +55°C
• Относительная влажность 80% при +25°C (без конденсации)
• Высота над уровнем моря не более 2000 м
• Степень защиты IP54 пылевлагозащищенное исполнение для установки вне шкафов
• Рабочее положение вертикальное

Регламент обслуживания:

• Периодичность: 1 раз в 6 месяцев (при нормальных условиях эксплуатации)
• Визуальный осмотр: отсутствие повреждений изоляции, коррозии, следов перегрева, целостность корпуса и уплотнений
• Проверка затяжки винтовых соединений: силовые клеммы — момент затяжки согласно паспорту
• Очистка: удаление пыли и грязи с поверхности корпуса
• Проверка теплового реле: имитация перегрузки (раз в 12 месяцев)
• Проверка кнопок управления: убедиться в отсутствии залипания
• Контакты: при нормальной эксплуатации чистка контактов не требуется

Меры безопасности:

• Все операции по осмотру и устранению неисправностей производите только при отсутствии напряжения в главной цепи и цепи управления.
• Монтаж пускателя и контактора должен быть выполнен с обязательным обеспечением необходимого уровня защиты от прямого или косвенного воздействия электрического тока – не менее Класс 1 по способам защиты, ГОСТ Р 58698-2019.
• Расстояние от металлических заземленных частей до открытых контактных зажимов пускателя и контактора должно быть не менее 15мм, до других частей пускателя и контактора (кроме плоскости крепления) не менее 5мм.

Порядок работы

• После замыкания цепи питания катушки управления, намагничивается сердечник и происходит втягивание якоря электромагнитной системы пускателя и контактора, который при этом замыкает главные и вспомогательные контакты.
• Цепь замыкается, и электрический ток начинает протекать через подключенную нагрузку.
• При размыкании цепи питания катушки управления пускателя и контактора, возвратная пружина возвращает якорь на место - главные и вспомогательные контакты размыкаются.

Завод «Электроконтактор» осуществляет поставку пускателей ПМЛ-4220 всех исполнений (напряжения катушки от 24В до 660В, различные диапазоны теплового реле РТЛ-2059/2061/2063, исполнения по износостойкости А/Б/В, различные климатические исполнения). Возможно изготовление нестандартных исполнений под заказ.

Для получения актуальной информации о ценах и сроках поставки обращайтесь к менеджерам отдела продаж: +7 (351) 2-777-444
