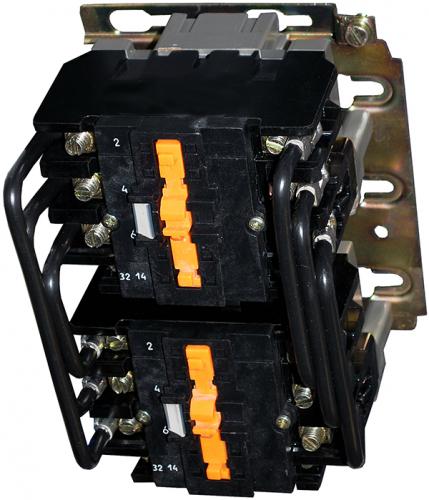

Пускатель ПМЛ-4400

Пускатель ПМЛ-4400 63А

Пускатель ПМЛ-4400 - это реверсивный электромагнитный пускатель четвертой величины, выполненный в открытом исполнении (IP00) для монтажа в шкафы управления, панели и распределительные устройства. Изделие предназначено для дистанционного пуска, остановки и реверсирования трехфазных асинхронных электродвигателей с короткозамкнутым ротором путем изменения порядка следования фаз, а также для их защиты от перегрузок недопустимой продолжительности и токов, возникающих при обрыве одной из фаз.

Пускатель рассчитан на номинальный ток 63А и напряжение до 690В переменного тока частотой 50 и 60 Гц. Модель оснащена встроенным тепловым реле серии РТЛ, что обеспечивает полную защиту электродвигателя без необходимости установки дополнительного оборудования.

Ключевая особенность ПМЛ-4400 - это реверсивное исполнение с механической блокировкой и встроенным тепловым реле, представляющее собой два контактора, смонтированных и сблокированных в одном корпусе. Конструкция исключает возможность одновременного включения обоих контакторов, что предотвращает короткое замыкание при реверсе, а встроенная тепловая защита обеспечивает безопасную эксплуатацию двигателя

Основные технические характеристики ПМЛ-4400 63А

• Производство: Россия, г. Челябинск
• Производитель: ООО Завод "Электроконтактор"
• Номинальное рабочее напряжение Ue:  380В
• Частота: 50Гц, Гост - 29322
• Номинальное напряжение по изоляции Ui: 690В
• Номинальное импульсное выдерживаемое напряжение Uimp: 4кВ
• Степень загрязнения: 3 ГОСТ IEC 60947-1
• Коммутационная среда: воздух.
• Число полюсов: 3
• Группа механического исполнения в части стойкости к механическим ВВФ при эксплуатации: М7 ГОСТ 30631-99
• Требования к окружающей̆ среде: среда, окружающая пускатели и контакторы не должна содержать газы, жидкости и пыль в концентрациях, нарушающих работу пускателя и контактора и разрушающих металлы и изоляцию.
• Способ крепления: винтовой,  DIN рейка
• Ток: 63А
• Напряжение: ~ ток  U до 380В, 50-60 Гц
• Реверсивный
• Катушка управления: 24В, 36В, 42В, 110В, 220В, 380В, 50-60Гц

Области применения

Пускатель ПМЛ-4400 63А применяется в стационарных установках для управления электродвигателями мощностью до 30-45 кВт в реверсивных схемах:

• Крановое и лифтовое оборудование - механизмы подъема и передвижения (лифты, краны, тельферы)
• Конвейерные линии и транспортеры - изменение направления подачи материала
• Насосные станции - управление резервными насосами с автоматическим реверсом
• Станки и обрабатывающие центры - реверсивные электроприводы
• Системы автоматического ввода резерва (АВР) - переключение между вводами
• Вентиляционные системы - реверсивные вентиляторы
• Тепловые завесы и печи - управление нагревательными элементами

Меры безопасности

• Все операции по осмотру и устранению неисправностей производите только при отсутствии напряжения в главной цепи и цепи управления.
• Монтаж пускателя и контактора должен быть выполнен с обязательным обеспечением необходимого уровня защиты от прямого или косвенного воздействия электрического тока – не менее Класс 1 по способам защиты, ГОСТ Р 58698-2019.
• Расстояние от металлических заземленных частей до открытых контактных зажимов пускателя и контактора должно быть не менее 15мм, до других частей пускателя и контактора (кроме плоскости крепления) не менее 5мм.

Порядок работы

• После замыкания цепи питания катушки управления, намагничивается сердечник и происходит втягивание якоря электромагнитной системы пускателя и контактора, который при этом замыкает главные и вспомогательные контакты.
• Цепь замыкается, и электрический ток начинает протекать через подключенную нагрузку.
• При размыкании цепи питания катушки управления пускателя и контактора, возвратная пружина возвращает якорь на место - главные и вспомогательные контакты размыкаются.

Преимущества ПМЛ-4400 63А

• Реверсивное исполнение - два контактора с механической блокировкой в одном корпусе для изменения направления вращения двигателя
• Встроенное тепловое реле РТЛ - защита двигателя от перегрузок и обрыва фаз без дополнительного оборудования
• Механическая блокировка - исключает одновременное включение обоих контакторов, предотвращая короткое замыкание
• Универсальность монтажа - возможность установки как на DIN-рейку, так и на монтажную панель винтами
• Высокая коммутационная способность - номинальный ток 63А, мощность двигателя до 30-45 кВт при 380В
• Широкий выбор напряжений катушки - от 24В до 660В переменного тока, включая 440В
• Высокая износостойкость - механическая износостойкость до 10 млн циклов (исполнение Б)
• Нулевая защита - исключает самопроизвольный запуск при восстановлении напряжения
• Возможность расширения функционала - установка контактных приставок ПКЛ и пневмоприставок ПВЛ
• Совместимость с микропроцессорной техникой — возможность установки ограничителей перенапряжения ОПН
• Надежная контактная группа - контакты на основе серебра с малым переходным сопротивлением
• Климатическая устойчивость - исполнение УХЛ4 для работы при температурах до -60°C

Завод «Электроконтактор» осуществляет поставку пускателей ПМЛ-4400 всех исполнений (напряжения катушки от 24В до 660В, исполнения по износостойкости А/Б/В, различные климатические исполнения У3/УХЛ3/УХЛ4). Возможно изготовление нестандартных исполнений под заказ.

Для получения актуальной информации о ценах и сроках поставки обращайтесь к менеджерам отдела продаж: +7 (351) 2-777-444
