Пускатель ПМЛ-4560

ПМЛ-4560

Пускатель ПМЛ-4560 - это реверсивный электромагнитный пускатель четвертой величины, выполненный в открытом исполнении со степенью защиты IP20. Изделие предназначено для дистанционного пуска, остановки и реверсирования трехфазных асинхронных электродвигателей с короткозамкнутым ротором напряжением до 660 В переменного тока частотой 50 и 60Гц

Пускатель рассчитан на номинальный ток 63А и мощность двигателя до 30 кВт при напряжении 380В (категория АС-3). Модель не имеет встроенного теплового реле, но оснащена вспомогательными контактами 1 замыкающий + 1 размыкающий (1НО+1НЗ).

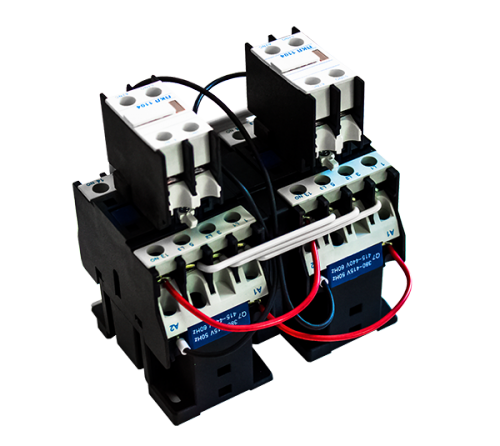

Ключевая особенность ПМЛ-4560 - это реверсивное исполнение с механической блокировкой, представляющее собой два контактора, смонтированных и сблокированных в одном корпусе . Конструкция исключает возможность одновременного включения обоих контакторов, что предотвращает короткое замыкание при реверсе . Универсальный способ монтажа позволяет устанавливать пускатель как на DIN-рейку (35 мм), так и на монтажную панель винтами

Основные технические характеристики ПМЛ-4560 63А

• Производство: Россия, г. Челябинск
• Производитель: ООО Завод "Электроконтактор"
• Номинальное рабочее напряжение Ue:  380В
• Частота: 50Гц, Гост - 29322
• Номинальное напряжение по изоляции Ui: 690В
• Номинальное импульсное выдерживаемое напряжение Uimp: 4кВ
• Степень загрязнения: 3 ГОСТ IEC 60947-1
• Коммутационная среда: воздух.
• Число полюсов: 3
• Группа механического исполнения в части стойкости к механическим ВВФ при эксплуатации: М7 ГОСТ 30631-99
• Требования к окружающей̆ среде: среда, окружающая пускатели и контакторы не должна содержать газы, жидкости и пыль в концентрациях, нарушающих работу пускателя и контактора и разрушающих металлы и изоляцию.
• Способ крепления: винтовой,  DIN рейка
• Степень защиты: IP20
• Малогабаритный
• Дополнительные контакты: 1НО+1НЗ
• Защищенные клеммы
• Допустимый ток: In 63А
• Большая коммутируемая способность
• Категория размещения: УХЛ4
• Очень долговечный
• Напряжение рабочее: 380В
• Отвечает международным и отечественным стандартам
• Огромный запас прочности
• Изоляция действующая: до Ui 660В
• Возможность доустановки доп. приставок

Области применения

Пускатель ПМЛ-4560 63А применяется в стационарных установках для управления электродвигателями мощностью до 30 кВт в реверсивных схемах :

• Крановое и лифтовое оборудование - механизмы подъема и передвижения (лифты, краны, тельферы)
• Конвейерные линии и транспортеры - изменение направления подачи материала
• Насосные станции - управление резервными насосами с автоматическим реверсом
• Станки и обрабатывающие центры - реверсивные электроприводы
• Вентиляционные системы - реверсивные вентиляторы с изменением направления воздушного потока
• Тепловые завесы и печи - управление нагревательными элементами
• Системы автоматического ввода резерва (АВР) - переключение между вводами

Порядок работы

• После замыкания цепи питания катушки управления, намагничивается сердечник и происходит втягивание якоря электромагнитной системы пускателя и контактора, который при этом замыкает главные и вспомогательные контакты.
• Цепь замыкается, и электрический ток начинает протекать через подключенную нагрузку.
• При размыкании цепи питания катушки управления пускателя и контактора, возвратная пружина возвращает якорь на место - главные и вспомогательные контакты размыкаются.

Условия эксплуатации и обслуживания

• Температура окружающего воздуха от -40°C до +55°C
• Относительная влажность 80% при +25°C (без конденсации)
• Высота над уровнем моря не более 2000 м
• Степень защиты IP20 для монтажа в шкафы и панели
• Рабочее положение вертикальное

Меры безопасности:

• Все операции по осмотру и устранению неисправностей производите только при отсутствии напряжения в главной цепи и цепи управления.
• Монтаж пускателя и контактора должен быть выполнен с обязательным обеспечением необходимого уровня защиты от прямого или косвенного воздействия электрического тока – не менее Класс 1 по способам защиты, ГОСТ Р 58698-2019.
• Расстояние от металлических заземленных частей до открытых контактных зажимов пускателя и контактора должно быть не менее 15мм, до других частей пускателя и контактора (кроме плоскости крепления) не менее 5мм.

Преимущества ПМЛ-4560 63А

1. Универсальный способ монтажа - возможность установки как на DIN-рейку (35 мм), так и на монтажную панель винтами
2. Реверсивное исполнение - два контактора с механической блокировкой в одном корпусе для изменения направления вращения двигателя
3. Механическая блокировка - исключает одновременное включение обоих контакторов, предотвращая короткое замыкание
4. Расширенные вспомогательные контакты 1НО+1НЗ - для цепей самоподхвата, сигнализации и электрической блокировки
5. Высокая коммутационная способность - номинальный ток 63А, мощность двигателя до 30 кВт при 380В
6. Широкий выбор напряжений катушки - от 24В до 660В переменного тока
7. Высокая износостойкость - механическая износостойкость до 10 млн циклов (исполнение Б)
8. Нулевая защита - исключает самопроизвольный запуск при восстановлении напряжения
9. Возможность расширения функционала - установка контактных приставок ПКЛ и пневмоприставок ПВЛ
10. Совместимость с микропроцессорной техникой - возможность установки ограничителей перенапряжения ОПН
11. Надежная контактная группа - контакты на основе серебра с малым переходным сопротивлением
12. Низкий уровень шума - оптимальный режим эксплуатации, отсутствие шумов
13. Гибкость комплектации - возможность установки внешнего теплового реле РТЛ под конкретную мощность двигателя

__________________________________________________

Завод «Электроконтактор» осуществляет поставку пускателей ПМЛ-4560 всех исполнений (напряжения катушки от 24В до 660В, исполнения по износостойкости А/Б/В, различные климатические исполнения). Возможно изготовление нестандартных исполнений под заказ.

Для получения актуальной информации о ценах и сроках поставки обращайтесь к менеджерам отдела продаж: +7 (351) 2-777-444
