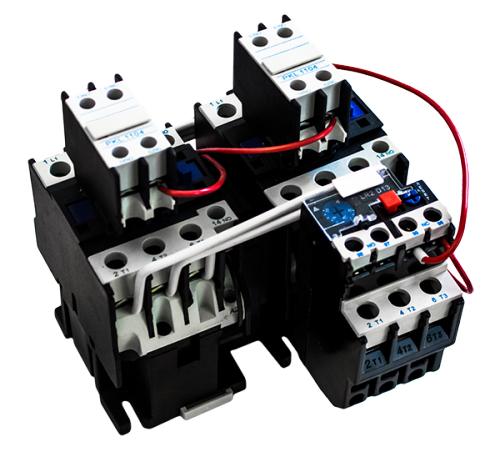

Пускатель ПМЛ-4600 63А реверсивный с РТЛ

Цена: 6138 руб. (с НДС)

Пускатель ПМЛ-4600 - это реверсивный электромагнитный пускатель четвертой величины, выполненный в открытом исполнении (IP00) для монтажа в шкафы управления, панели и распределительные устройства. Изделие предназначено для дистанционного пуска, остановки и реверсирования трехфазных асинхронных электродвигателей с короткозамкнутым ротором, а также для их защиты от перегрузок недопустимой продолжительности и токов, возникающих при обрыве одной из фаз .

Пускатель рассчитан на номинальный ток 63А и мощность двигателя до 30 кВт при напряжении 380В (категория АС-3) . Модель оснащена встроенным тепловым реле серии РТЛ, что обеспечивает полную защиту электродвигателя без необходимости установки дополнительного оборудования.

Ключевая особенность ПМЛ-4600 - это реверсивное исполнение с механической и электрической блокировками и встроенным тепловым реле, представляющее собой два контактора, смонтированных и сблокированных в одном корпусе . Конструкция исключает возможность одновременного включения обоих контакторов, что предотвращает короткое замыкание при реверсе, а встроенная тепловая защита обеспечивает безопасную эксплуатацию двигателя.

Основные технические характеристики ПМЛ-4600 63А

Производство: Россия, г. Челябинск
Производитель: ООО Завод "Электроконтактор"
Номинальное рабочее напряжение Ue: 380В
Частота: 50Гц, Гост - 29322
Номинальное напряжение по изоляции Ui: 690В
Номинальное импульсное выдерживаемое напряжение Uimp: 4кВ
Степень загрязнения: 3 ГОСТ IEC 60947-1
Коммутационная среда: воздух.
Число полюсов: 3
Группа механического исполнения в части стойкости к механическим ВВФ при эксплуатации: М7 ГОСТ 30631-99
Требования к окружающей̆ среде: среда, окружающая пускатели и контакторы не должна содержать газы, жидкости и пыль в концентрациях, нарушающих работу пускателя и контактора и разрушающих металлы и изоляцию.
Способ крепления: винтовой, DIN рейка
Ток номинальный: 63А
Реверсивный пускатель
Катушка: 24В, 36В, 42В, 110В, 220В, 380В, 50-60Гц
Степень защиты: IP00;
Категория размещения: УЗ;

Области применения

Пускатель ПМЛ-4600 63А применяется в стационарных установках для управления электродвигателями мощностью до 30 кВт в реверсивных схемах:

Крановое и лифтовое оборудование - механизмы подъема и передвижения (лифты, краны, тельферы)
Конвейерные линии и транспортеры - изменение направления подачи материала
Насосные станции - управление резервными насосами с автоматическим реверсом
Вентиляционные системы - реверсивные вентиляторы
Станки и обрабатывающие центры - реверсивные электроприводы
Системы автоматического ввода резерва (АВР) - переключение между вводами
Тепловые завесы и печи - управление нагревательными элементами

Условия эксплуатации и обслуживания

Температура окружающего воздуха от -40°C до +55°C
Относительная влажность 80% при +25°C (без конденсации)
Высота над уровнем моря не более 2000 м
Степень защиты IP00 для монтажа в шкафы и панели
Рабочее положение вертикальное

Преимущества ПМЛ-4600 63А

Реверсивное исполнение - два контактора с механической блокировкой в одном корпусе для изменения направления вращения двигателя
Встроенное тепловое реле РТЛ - защита двигателя от перегрузок и обрыва фаз без дополнительного оборудования
Механическая блокировка - исключает одновременное включение обоих контакторов, предотвращая короткое замыкание
Электрическая блокировка - дублирует механическую, повышая надежность защиты
Универсальность монтажа - возможность установки как на DIN-рейку, так и на монтажную панель винтами
Высокая коммутационная способность - номинальный ток 63А, мощность двигателя до 30 кВт при 380В
Широкий выбор напряжений катушки - от 24В до 660В переменного тока
Высокая износостойкость - механическая износостойкость до 10 млн циклов (исполнение Б)
Нулевая защита - исключает самопроизвольный запуск при восстановлении напряжения
Встроенные вспомогательные контакты 1з+1р - для цепей самоподхвата, сигнализации и электрической блокировки
Возможность расширения функционала - установка контактных приставок ПКЛ и пневмоприставок ПВЛ
Совместимость с микропроцессорной техникой - возможность установки ограничителей перенапряжения ОПН
Надежная контактная группа - контакты на основе серебра с малым переходным сопротивлением
Климатическая устойчивость - исполнение УХЛ4 для работы при температурах до -60°C

Меры безопасности

Все операции по осмотру и устранению неисправностей производите только при отсутствии напряжения в главной цепи и цепи управления.
Монтаж пускателя и контактора должен быть выполнен с обязательным обеспечением необходимого уровня защиты от прямого или косвенного воздействия электрического тока – не менее Класс 1 по способам защиты, ГОСТ Р 58698-2019.
Расстояние от металлических заземленных частей до открытых контактных зажимов пускателя и контактора должно быть не менее 15мм, до других частей пускателя и контактора (кроме плоскости крепления) не менее 5мм.

Порядок работы

После замыкания цепи питания катушки управления, намагничивается сердечник и происходит втягивание якоря электромагнитной системы пускателя и контактора, который при этом замыкает главные и вспомогательные контакты.

Цепь замыкается, и электрический ток начинает протекать через подключенную нагрузку.

При размыкании цепи питания катушки управления пускателя и контактора, возвратная пружина возвращает якорь на место - главные и вспомогательные контакты размыкаются.

______________________________________________

Завод «Электроконтактор» осуществляет поставку пускателей ПМЛ-4600 всех исполнений (напряжения катушки от 24В до 660В, исполнения по износостойкости А/Б/В, различные климатические исполнения У3/УХЛ4). Возможно изготовление нестандартных исполнений под заказ.

Для получения актуальной информации о ценах и сроках поставки обращайтесь к менеджерам отдела продаж: +7 (351) 2-777-444
