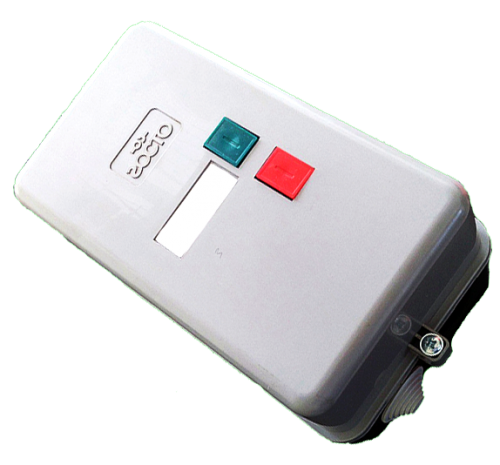

Пускатель ПМЛ-3210

Пускатель ПМЛ-3210 40А

Пускатели серии ПМЛ 3210 производства Завода Электроконтактор – это закрытые пускатели, с реле, не реверсивные, рассчитаны на 40А, а напряжение катушек рассчитывается 24в, 36в, 40в, 48в, 110в, 127в, 220в, 230в, 240в, 380в, 400в, 415в, 500в, 660в.

При наличии или модификации пускателя тепловыми реле РТЛ, то возможно выполнение функции по защите электромотора от скачков тока, от перегрузок и от токов, образующихся при обрыве фазы.

Подходит для трёхфазных двигателей мощностью до 18,5 кВт при 380 В. Насосы, вентиляторы, компрессоры, конвейеры — там, где нужна не сигнализация «работает», а надёжная блокировка.

Технические характеристики

• Производство: Россия, г. Челябинск
• Производитель: ООО Завод "Электроконтактор"
• Номинальное рабочее напряжение Ue:  380В
• Частота: 50Гц, Гост - 29322
• Номинальное напряжение по изоляции Ui: 690В
• Номинальное импульсное выдерживаемое напряжение Uimp: 4кВ
• Степень загрязнения: 3 ГОСТ IEC 60947-1
• Коммутационная среда: воздух.
• Число полюсов: 3
• Группа механического исполнения в части стойкости к механическим ВВФ при эксплуатации: М7 ГОСТ 30631-99
• Требования к окружающей̆ среде: среда, окружающая пускатели и контакторы не должна содержать газы, жидкости и пыль в концентрациях, нарушающих работу пускателя и контактора и разрушающих металлы и изоляцию.
• Способ крепления: винтовой,  DIN рейка
• Ток номинальный: 40А

Конструкция ПМЛ 3210:

• Сердечник с якорем;
• Мостики дополнительных и основных электроконтактов;
• Траверса;
• Катушка втягивающая;
• Якорь магнитный;

Преимущества ПМЛ-3210 от «Электроконтактора»:

• 40А «с запасом» - выдерживает пусковые токи двигателей до 18,5 кВт без оплавления контактов.
• Усиленная дугогасительная камера - гасит дугу даже при частых включениях (до 10 раз в час).
• Чёткая маркировка клемм - размыкающий контакт подписан крупно, не перепутаете с замыкающим.
• Ремонтопригодность - контактные группы и дугогасительные камеры меняются отдельно.
• В наличии на складе - отгрузка в день заказа, даже в отдалённые регионы РФ.

Области применения:

• Насосные станции - основной насос запустился → размыкается цепь резервного насоса (блокировка)
• Вентиляция + калорифер - вентилятор включился → размыкается цепь обогрева (защита от перегрева без воздушного потока)
• Конвейерные линии - запуск первого агрегата размыкает цепь второго (взаимная блокировка)
• Системы пожаротушения - насос пожаротушения включился → размыкаются цепи не критичных потребителей
• Двери безопасности - двигатель станка запустился → размыкается цепь открытия двери (защита оператора)
• Крановое оборудование - подъём груза → размыкается цепь опускания (механическая блокировка + электрическая)

Что докупить для полной комплектации:

1. Катушка управления: Выберите под ваше напряжение: 220 В (стандарт), 380 В (трёхфазные щиты), 24/127 В (системы с ПЛК) = Без катушки пускатель не втягивается
2. Тепловое реле: РТЛ-40 или ТРН-40 с диапазоном регулировки 25–40 А = Защита двигателя от перегрузки и обрыва фазы
3. Кнопочный пост: КУ-91 или КЕ-11 («пуск/стоп») = Управление с рабочего места оператора
4. Автоматический выключатель: ВА 47-29 на 50 А (3 полюса) = Защита линии от короткого замыкания

Условия эксплуатации:

Температура окружающей среды: От –40 °C до +40 °C (УХЛ4)
Высота над уровнем моря: До 2000 м (при 380 В — до 4300 м с понижением тока на 10%)
Среда: Не взрывоопасная, без агрессивных газов, паров и пыли в концентрациях, разрушающих изоляцию
Положение при монтаже: На вертикальной плоскости, выводами вверх (допускается отклонение ±30°)
Вибрация: Группа М7 по ГОСТ 30631 (частота 5–100 Гц, ускорение до 1g)

Меры безопасности при работе с пускателем:

Перед монтажом и обслуживанием:

• Отключите питание на вводном автомате.
• Повесьте табличку «Не включать! Работают люди».
• Проверьте отсутствие напряжения мультиметром или указателем.

При подключении:

• Не допускайте попадания металлической стружки в зазор магнитопровода - вызывает заедание и перегрев.
• Затягивайте клеммы с усилием 1,2–1,5 Н·м — ослабленные клеммы = искрение = пожар.

При эксплуатации:

• Не прикасайтесь к контактам при включённом питании.
• Не закрывайте вентиляционные отверстия корпуса.
• При гудении, запахе гари или перегреве - немедленно отключите.

Порядок работы пускателя:

• После замыкания цепи питания катушки управления, намагничивается сердечник и происходит втягивание якоря электромагнитной системы пускателя и контактора, который при этом замыкает главные и вспомогательные контакты.
• Цепь замыкается, и электрический ток начинает протекать через подключенную нагрузку.
• При размыкании цепи питания катушки управления пускателя и контактора, возвратная пружина возвращает якорь на место - главные и вспомогательные контакты размыкаются.

Техническое обслуживание:

Раз в месяц (и после каждого аварийного отключения) осматривайте при отключённом напряжении:

• контакты на оплавление и нагар,
• дугогасительную камеру на целостность пластин,
• зазор магнитопровода на чистоту (пыль вызывает заедание),
• затяжку всех винтов и клемм.

Проверка НЗ-контакта:

• В отпущенном состоянии - контакт замкнут (мультиметр показывает «0»).
• При втягивании якоря - контакт разомкнут (мультиметр показывает «бесконечность»).
• Если дребезг или неполное размыкание - замените контактную группу.

Проверка провала якоря - должен быть не менее 0,5 мм. Меньше - контакты подгорают быстрее

Каждый ПМЛ-3210 перед отгрузкой проходит:

• тест на 100 циклов под нагрузкой 35–40 А,
• проверку хода якоря на плавность и отсутствие заеданий,
• замер сопротивления изоляции (>10 МОм),
• визуальный контроль контактов и корпуса.
