Сертификат: ПускателиПускатель ПМЛ-6222 125А 380В IP54 Реверсивный
Пускатель ПМЛ-6222 - это реверсивный электромагнитный аппарат 6-й величины, предназначенный для работы в составе крановых установок, насосных станций и промышленного оборудования. Устройство обеспечивает дистанционный пуск и реверсирование трехфазных асинхронных электродвигателей с короткозамкнутым ротором, а также эффективную защиту от перегрузок и обрыва фазы благодаря встроенному тепловому реле.
Изделие рассчитано на номинальный ток 125А, коммутацию цепей переменного тока частотой 50 Гц напряжением до 660В и управление двигателем мощностью до 55 кВт при напряжении 380В. Пускатель поставляется в пылевлагозащищенном корпусе IP54 с кнопками управления на крышке и максимальным набором вспомогательных контактов 3НО+3НЗ.
Ключевая особенность ПМЛ-6222 - это полная заводская готовность «под ключ». Пылевлагозащитный корпус, встроенное тепловое реле, кнопки «Пуск» и «Стоп», а также шесть контактов 3НО+3НЗ позволяют реализовывать сложные релейные схемы управления без установки дополнительных контактных приставок.
Основные технические характеристики ПМЛ-6222 125А
- Производство: Россия, г. Челябинск
- Производитель: ООО Завод "Электроконтактор"
- Номинальное рабочее напряжение Ue: 380В
- Частота: 50Гц, Гост - 29322
- Номинальное напряжение по изоляции Ui: 690В
- Номинальное импульсное выдерживаемое напряжение Uimp: 4кВ
- Степень загрязнения: 3 ГОСТ IEC 60947-1
- Коммутационная среда: воздух.
- Число полюсов: 3
- Группа механического исполнения в части стойкости к механическим ВВФ при эксплуатации: М7 ГОСТ 30631-99
- Требования к окружающей̆ среде: среда, окружающая пускатели и контакторы не должна содержать газы, жидкости и пыль в концентрациях, нарушающих работу пускателя и контактора и разрушающих металлы и изоляцию.
- Способ крепления: винтовой, DIN рейка
- Реверс: реверсивный
- Наличие оболочки: в оболочке
- Наличие защитного реле: с реле
- Защита степени: IP54
- Ток: переменный
- Кнопки управления: с кнопками управления
- Контактная схема: 3НО+3НЗ
- Возможность установки допконтактов: есть возможность
- Напряжение по изоляции, номинальное: 660В
- Главная цепь, ток номинальный: 125А
- Максимальная частота включений с нагрузкой: 600 вкл/час
- Максимальная частота включений без нагрузки: 2400 вкл/час
Конструктивные особенности
- Реверсивное исполнение: Устройство объединяет два контактора с встроенной механической и электрической блокировками, что полностью исключает риск короткого замыкания при реверсе.
- Расширенная контактная группа: Наличие 3 нормально-открытых и 3 нормально-закрытых контактов позволяет строить разветвленные схемы управления, организовывать надежные цепи самоподхвата и сигнализации без использования дополнительных блоков .

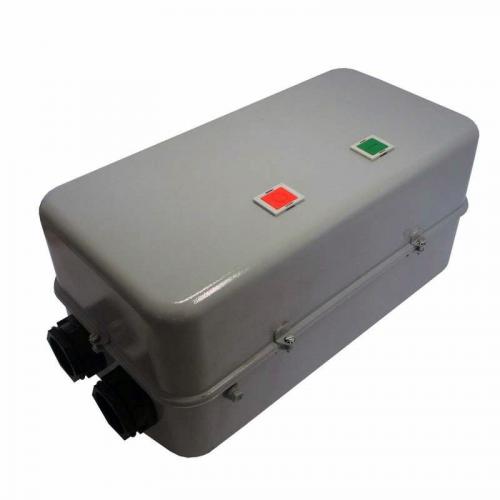

- Корпус IP54: Металлическая оболочка с резиновыми уплотнениями защищает механизм от пыли и водяных струй. Это позволяет монтировать пускатель вне щитовых, непосредственно у оборудования: на кранах, в насосных станциях или под открытым небом .
- Встроенная тепловая защита: В комплекте идет тепловое реле полного диапазона (настройка под ток двигателя). Защищает мотор от токов перегрузки и «обрыва фазы».
- Кнопки местного управления: На лицевой панели расположены кнопки «Пуск» и «Стоп», что позволяет отлаживать механизмы без подключения внешнего кнопочного поста
