Сертификат: ПускателиПускатель ПМЛ-5500 125А реверсивный IP00

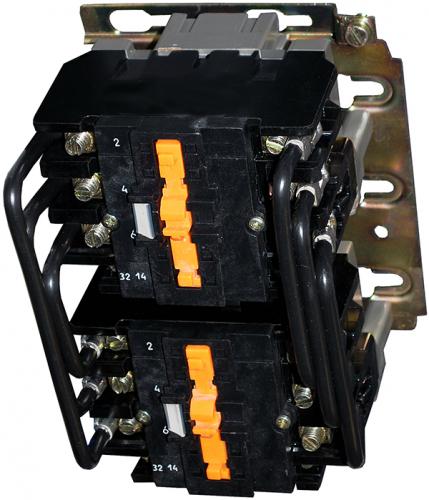

Пускатель ПМЛ-5500 - это реверсивный электромагнитный пускатель пятой величины, выполненный в открытом исполнении (IP00) для монтажа в шкафы управления, панели и распределительные устройства.
Изделие предназначено для дистанционного пуска, остановки и реверсирования трехфазных асинхронных электродвигателей с короткозамкнутым ротором путем изменения порядка следования фаз, а также для коммутации других электроустановок переменного тока напряжением до 660 В частотой 50 и 60 Гц.
Пускатель рассчитан на номинальный ток 95А и мощность двигателя до 55 кВт при напряжении 380В (категория АС-3). Модель не имеет встроенного теплового реле, что позволяет гибко комплектовать устройство необходимыми элементами защиты в зависимости от требований конкретного применения.
Ключевая особенность ПМЛ-5500 - это реверсивное исполнение с механической блокировкой, представляющее собой два контактора, смонтированных и сблокированных в одном корпусе. Конструкция исключает возможность одновременного включения обоих контакторов, что предотвращает короткое замыкание при реверсе . Универсальное крепление позволяет монтировать пускатель как на DIN-рейку (35 мм), так и на монтажную панель винтами.
Основные технические характеристики ПМЛ-5500 125А/100А
- Производство: Россия, г. Челябинск
- Производитель: ООО Завод "Электроконтактор"
- Номинальное рабочее напряжение Ue: 380В
- Частота: 50Гц, Гост - 29322
- Номинальное напряжение по изоляции Ui: 690В
- Номинальное импульсное выдерживаемое напряжение Uimp: 4кВ
- Степень загрязнения: 3 ГОСТ IEC 60947-1
- Коммутационная среда: воздух.
- Число полюсов: 3
- Группа механического исполнения в части стойкости к механическим ВВФ при эксплуатации: М7 ГОСТ 30631-99
- Требования к окружающей̆ среде: среда, окружающая пускатели и контакторы не должна содержать газы, жидкости и пыль в концентрациях, нарушающих работу пускателя и контактора и разрушающих металлы и изоляцию.
- Способ крепления: винтовой, DIN рейка
- Реверсивный
- Большая коммутируемая способность
- Очень долговечный
- Минимальные затраты на установку
- Огромный запас прочности
- Напряжение рабочее: 220В
- Соответствует отечественным и международным (по некоторым параметрам опережает) стандартам
- Ток номинальный: 95А
- Категория применения: АС-3, АС-4
- Количество главных контактов: 3 замыкающих (3НО) на каждый контактор
- Количество вспомогательных контактов: 1 замыкающий + 1 размыкающий (1НО+1НЗ)
- Частота включений, вкл/час: до 600-1200
- Степень защиты: IP00
- Климатическое исполнение: У3, УХЛ4
- Диапазон рабочих температур: °C -40…+55
Области применения
Пускатель ПМЛ-5500 125А применяется в стационарных установках для управления электродвигателями мощностью до 55 кВт в реверсивных схемах :
- Крановое и лифтовое оборудование - механизмы подъема и передвижения (лифты, краны, тельферы)
- Конвейерные линии - изменение направления подачи материала
- Насосные станции - управление резервными насосами с автоматическим реверсом
- Вентиляционные системы - реверсивные вентиляторы с изменением направления воздушного потока
- Станки и обрабатывающие центры - реверсивные электроприводы
- Системы автоматического ввода резерва (АВР) - переключение между вводами
Условия эксплуатации и обслуживания
- Температура окружающего воздуха от -40°C до +55°C
- Относительная влажность 80% при +25°C (без конденсации)
- Высота над уровнем моря не более 2000 м
- Степень защиты IP00 для монтажа в шкафы и панели
- Степень загрязнения
- Рабочее положение вертикальное
Меры безопасности:
- Все операции по осмотру и устранению неисправностей производите только при отсутствии напряжения в главной цепи и цепи управления.
- Монтаж пускателя и контактора должен быть выполнен с обязательным обеспечением необходимого уровня защиты от прямого или косвенного воздействия электрического тока – не менее Класс 1 по способам защиты, ГОСТ Р 58698-2019.
- Расстояние от металлических заземленных частей до открытых контактных зажимов пускателя и контактора должно быть не менее 15мм, до других частей пускателя и контактора (кроме плоскости крепления) не менее 5мм.
Порядок работы:
- После замыкания цепи питания катушки управления, намагничивается сердечник и происходит втягивание якоря электромагнитной системы пускателя и контактора, который при этом замыкает главные и вспомогательные контакты.
- Цепь замыкается, и электрический ток начинает протекать через подключенную нагрузку.
- При размыкании цепи питания катушки управления пускателя и контактора, возвратная пружина возвращает якорь на место - главные и вспомогательные контакты размыкаются
